Máy Hàn Cảm Ứng Nhôm Tự Động Có Máy Đóng Nắp Vặn

• Điện áp định mức: AC220V50/60Hz
• Trọng lượng tịnh của máy: 68kg 50kg
• Công suất tối đa: 1800W
• Phương pháp làm mát: Làm mát kép bằng không khí / nước
• Đường kính niêm phong: φ15-75mm 15MM-45MM 30MM-60MM
• Chiều cao chai: 20-180mm
• Phương pháp làm việc: tiếp tục làm việc
• Phạm vi ứng dụng: Mảng sản xuất lớn
• Tốc độ niêm phong: 0-200 chai/phút
• Kích thước đóng gói: 1600*450*1500mm
• Kích thước máy phát điện: 1450*410*1300mm

Xem Video

Dây chuyền bao gồm hai máy chính là máy hàn cảm ứng và máy đóng nắp thẳng hàng;

Máy phù hợp để đóng nắp-niêm phong chai y tế được sử dụng trong phòng thí nghiệm phân tích. Toàn bộ dây chuyền có thể được trang bị các thiết bị phụ trợ như bàn xoay chai hoặc chức năng mã hóa lô.

Dưới đây là dữ liệu cơ bản của từng máy tương ứng:

Niêm phong cảm ứng, còn được gọi là niêm phong nắp, là phương pháp không tiếp xúc để làm nóng lớp niêm phong bên trong để niêm phong kín phần trên của các hộp nhựa và thủy tinh. Quá trình niêm phong này diễn ra sau khi hộp đã được đổ đầy và đóng nắp.

Công nghệ hàn cảm ứng điện từ bằng vật liệu composite là phương pháp hàn tiên tiến được thế giới công nhận hiện nay, đặc tính gia nhiệt không tiếp xúc thích hợp để hàn chai nhựa (PP, PVC, PET, ABS, HDPE, PS và DURACON), chai thủy tinh và các loại ống nhựa composite khác nhau, vì vậy hiện nay đây là công nghệ tiên tiến nhất để hàn chai cho các ngành công nghiệp như dược phẩm, thực phẩm, dầu mỡ, hóa chất hàng ngày, hóa chất gia dụng và hóa chất nông nghiệp.

Nguyên lý hoạt động và cách thức hoạt động

Nắp đậy được cung cấp cho máy đóng chai với một lớp lót bằng lá nhôm đã được chèn sẵn. Mặc dù có nhiều lớp lót khác nhau để lựa chọn, nhưng một lớp lót cảm ứng thông thường là nhiều lớp. Lớp trên cùng là bột giấy thường được dán tại chỗ vào nắp. Lớp tiếp theo là sáp được sử dụng để liên kết một lớp lá nhôm với bột giấy. Lớp dưới cùng là một lớp màng polyme được ép vào lá nhôm. Sau khi nắp đậy hoặc nắp đậy được lắp vào, hộp đựng sẽ đi qua một cuộn dây cảm ứng, phát ra một trường điện từ dao động. Khi hộp đựng đi qua cuộn dây cảm ứng (đầu niêm phong), lớp lót lá nhôm dẫn điện bắt đầu nóng lên do dòng điện xoáy. Nhiệt làm tan chảy sáp, được hấp thụ vào lớp nền bột giấy và giải phóng lá nhôm khỏi nắp. Lớp màng polyme cũng nóng lên và chảy vào mép hộp đựng. Khi làm mát, polyme tạo ra liên kết với hộp đựng, tạo ra một sản phẩm được niêm phong kín. Cả hộp đựng và nội dung của nó đều không bị ảnh hưởng tiêu cực; Nhiệt sinh ra không làm hỏng nội dung.

Có thể làm quá nhiệt lớp màng nhôm gây hư hỏng lớp niêm phong và bất kỳ rào cản bảo vệ nào. Điều này có thể dẫn đến niêm phong bị lỗi, thậm chí nhiều tuần sau quá trình niêm phong ban đầu, do đó, việc định cỡ niêm phong cảm ứng phù hợp là rất quan trọng để xác định hệ thống chính xác cần thiết để vận hành một sản phẩm cụ thể.

Việc niêm phong có thể được thực hiện bằng thiết bị cầm tay hoặc trên hệ thống băng tải.

Một phát triển gần đây hơn (phù hợp hơn với một số ít ứng dụng) cho phép sử dụng phương pháp niêm phong cảm ứng để dán lớp niêm phong lá nhôm lên thùng chứa mà không cần phải đóng nắp. Trong trường hợp này, lá nhôm được cung cấp đã cắt sẵn hoặc trong một cuộn. Khi được cung cấp trong một cuộn, nó được cắt khuôn và chuyển vào cổ thùng chứa. Khi lá nhôm được đặt vào đúng vị trí, nó được ấn xuống bằng đầu niêm phong, chu trình cảm ứng được kích hoạt và niêm phong được liên kết với thùng chứa. Quá trình này được gọi là ứng dụng trực tiếp.

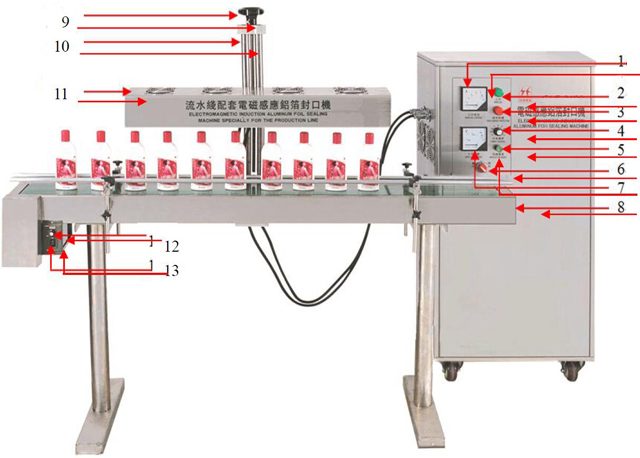

Vẽ

1. Ampe kế: Hiển thị trạng thái dòng điện trong quá trình vận hành toàn bộ máy.
2. Chỉ báo hoạt động: Hiển thị trạng thái hoạt động đặc biệt
3. Đèn báo quá dòng: hiển thị trạng thái hoạt động bất thường.
4. Kiểm soát công suất: bộ điều khiển công suất.
5. Thiết lập lại bảo vệ: Khôi phục trạng thái hoạt động bình thường.
6. Công tắc nguồn: Điều khiển nguồn điện của toàn bộ máy.
7. Vôn kế: Hiển thị trạng thái điện áp trong quá trình hoạt động của toàn bộ máy.
8. Băng tải: vận chuyển chai lọ.
9. Bánh xe tay: điều chỉnh chiều cao của các chai khác nhau.
10. Kệ nâng: Dùng để cố định và nâng hạ chiều cao và chức năng hạ thấp của đầu bịt kín.
11. Đầu hàn: Làm nóng và hàn kín lớp giấy bạc trong nắp chai.
12. Tốc độ điều chỉnh: nút điều chỉnh tốc độ vận hành băng tải.
13. Công tắc khởi động: Công tắc điều khiển băng tải.

• Điện áp định mức: AC220V50/60Hz
• Trọng lượng tịnh của máy: 68kg 50kg
• Công suất tối đa: 1800W
• Phương pháp làm mát: Làm mát kép bằng không khí / nước
• Đường kính niêm phong: φ15-75mm 15MM-45MM 30MM-60MM
• Chiều cao chai: 20-180mm
• Phương pháp làm việc: tiếp tục làm việc
• Phạm vi ứng dụng: Mảng sản xuất lớn
• Tốc độ niêm phong: 0-200 chai/phút
• Kích thước đóng gói: 1600*450*1500mm
• Kích thước máy phát điện: 1450*410*1300mm

Sử dụng phương pháp trên máy hàn cảm ứng

• Điều chỉnh kích thước chiều cao chai: Đặt chai dưới "đầu hàn", điều chỉnh "bánh xe tay", đảm bảo khoảng cách giữa đáy "đầu hàn" và mặt nắp chai khoảng 1-3mm, bật "công tắc khởi động" sang "bật" để băng tải bắt đầu chạy và cho chai đi qua băng tải để kiểm tra xem chúng có chạm vào đầu hàn không. Khoảng cách nhỏ nhất không có vật cản là tốt nhất.
•  Điều chỉnh tốc độ của băng tải bằng "điều khiển tốc độ". Việc niêm phong bằng lá nhôm liên quan đến tốc độ băng tải và công suất. Đặt một số chai lên băng tải, bật "công tắc nguồn" và thực hiện thử nghiệm niêm phong. Hoạt động chính thức bắt đầu khi các chai được niêm phong chặt chẽ.
• Đợi khởi động mềm khi khởi động và bắt đầu niêm phong sau 30 giây khi ampe kế hiển thị 3,2A.
• Tắt "công tắc nguồn" và "công tắc khởi động" khi tắt máy.

Máy đóng nắp trực tuyến:

• Năng suất sản xuất: 40-60 nắp/phút
• Kích thước nắp: 10-50/35-140mm
• Đường kính chai: 35-140mm
• Chiều cao chai: 38~300mm
• Kích thước (D×R×C): 1000×800×1200mm
• Cân nặng: 350kg

Bản vẽ máy đóng nắp trực tuyến

Điều chỉnh giới hạn từ A đến Z

Điều chỉnh cố định chai

1. Tháo tay cầm (3)

2. Đặt các chai đã cố định trước (1)

3. Kiểm tra bằng mắt xem tâm nắp có trùng với tâm xi lanh (9) không; khi trùng thì cố định tay cầm (3)

Điều chỉnh độ cao nắp﹒

1. Tháo tay cầm (7)

2. Điều chỉnh tay cầm (12) để bánh xe ma sát nắp (4) cách đáy nắp 2mm, cố định tay cầm (7)

Điều chỉnh khe hở ma sát:

1. Đóng nguồn khí

2. Đặt nắp cố định giữa các bánh xe ma sát (4)

3. Tiến đến các nắp bằng cách di chuyển bánh xe ma sát (4) để điều chỉnh vít mô-đun hành trình (5) (cả hai bên phải đối xứng bằng cách đo bằng mắt). Khoảng cách bên phải phải là 2mm đến 3mm cho mỗi bên;

Điều chỉnh chiều cao xi lanh đóng nắp (Theo mẫu nắp)

1. Nới lỏng vít (8) làm cho xi lanh đóng nắp (9) nhô ra;

2. Để khoảng cách từ 1mm-2mm từ đai ốc nắp đến đỉnh nắp

3. Vặn chặt vít (8)

Điều chỉnh tốc độ xi lanh đóng nắp

1. Kết nối nguồn điện và nguồn khí để điều chỉnh cài đặt áp suất cho áp suất khí (tiêu chuẩn 0,74mpa-0,6Mpa)

2. Điều chỉnh thời gian đóng nắp và khoảng thời gian đóng nắp (tiêu chuẩn từ 1 giây đến 1,5 giây), chọn trạng thái Thủ công, Trỏ công tắc bàn đạp để điều chỉnh tốc độ khí nén của bánh xe ma sát trái-phải, cuối cùng phải làm cho tốc độ ở cả hai tốc độ ở mức bằng nhau;

3. Điều chỉnh tốc độ xi lanh đóng nắp.

Kiểm tra chạy máy

1. Lấy một sản phẩm ra để thử nghiệm đóng nắp; Cải tạo máy đóng nắp theo hiệu quả đóng nắp;

2. Điều chỉnh mô-men xoắn theo lực xoắn.

Mẫu chai để đóng nắp
