Máy chiết rót tràn chai thủy tinh dạng bọt tuyến tính tự động

Mẫu: VK-OF
Số lượng vòi phun: 6-16 đầu
Phạm vi áp suất không khí: 0,4~0,6MPa
Nguồn điện: 220V±5% 50/60Hz
Công suất tiêu thụ: 0.6kw-2.8kw
Tiếng ồn của máy đơn: ≤50dB
Trọng lượng tịnh: 200-600kg
Kích thước tổng thể (mm): D*R*C=1600×1000×1800mm

Máy chiết rót tràn tự động cho chai thủy tinh chiết rót chất lỏng dạng lỏng cảm biến đo mức chất lỏng máy chiết rót

Máy chiết rót tràn tự động thường được sử dụng trong các ứng dụng đóng gói hàng tiêu dùng khi cần mức chiết rót trực quan (mỹ phẩm) đồng nhất.

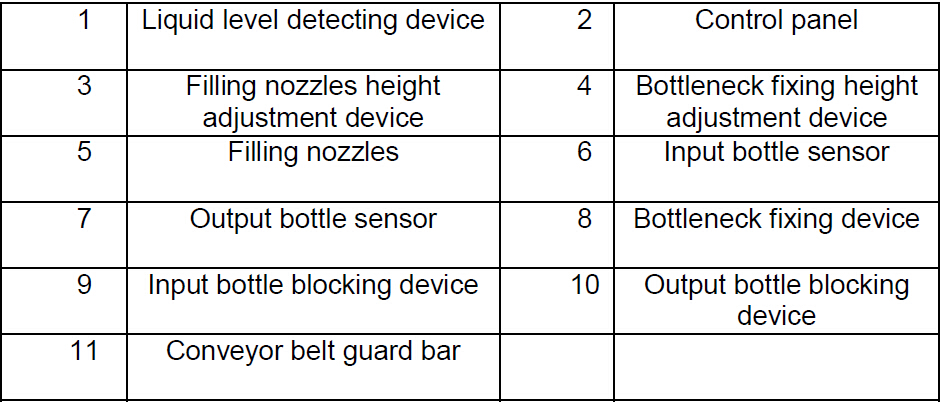

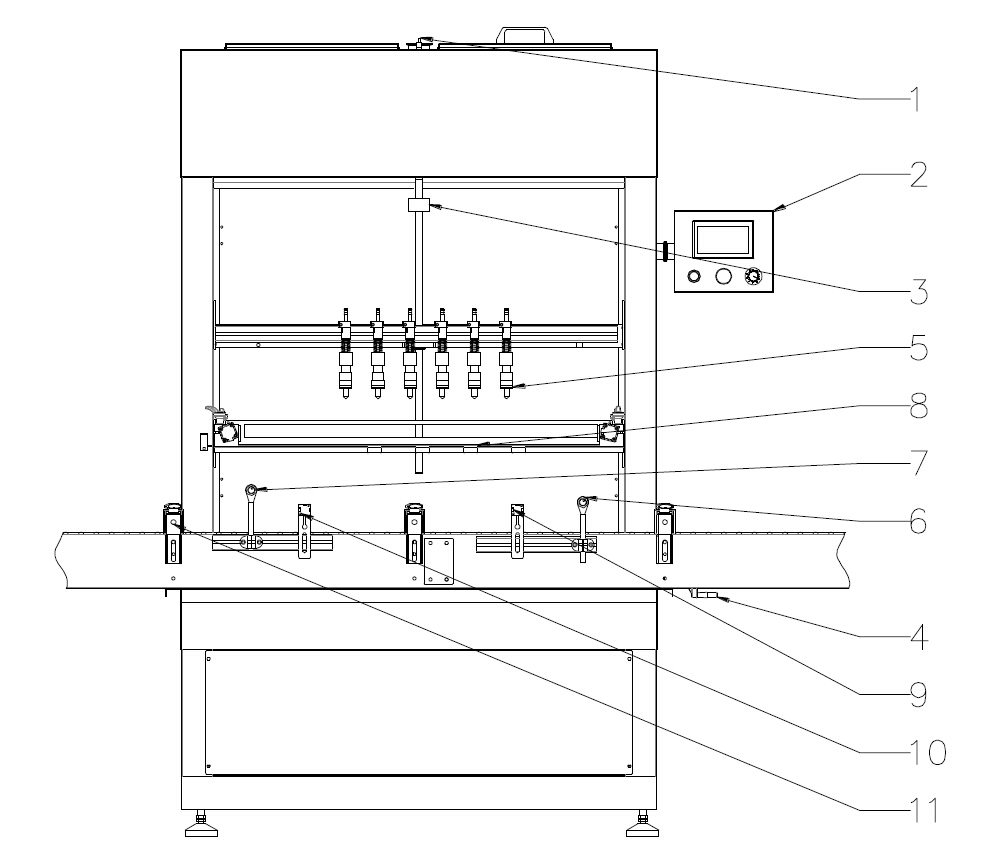

Bản vẽ thiết bị chiết rót chất lỏng tràn (Ví dụ với thiết bị chiết rót tràn 6 đầu)

Sản phẩm lỏng mong muốn được chiết rót được chứa trong một bình chứa bằng thép không gỉ, sau đó được bơm vào một ống phân phối để phân tán sản phẩm đến từng vòi chiết rót của bạn. Khi sản phẩm đạt đến mức chiết rót mỹ phẩm mong muốn trong mỗi chai, sản phẩm hoặc bọt dư thừa sẽ tràn trở lại bình chứa. Ưu điểm của bộ chiết rót tràn bao gồm mức chiết rót đồng đều, điều khiển tốc độ bơm áp suất thay đổi (để giảm bọt) và dễ vận hành.

Filler này được sản xuất bằng thép không gỉ 304 chịu lực nặng, khung ống hàn tig chất lượng cao và có sẵn từ 1 đến 16 đầu Fill. Nó cũng được trang bị tiêu chuẩn với PLC Controls và màn hình cảm ứng màu HMI, một bình chứa bằng thép không gỉ và Cổng phân loại khí nén, cùng nhiều tính năng khác. Có sẵn các tùy chọn để linh hoạt hơn nữa.

Máy chiết rót tràn tự động thường được sử dụng để chiết rót đồ uống và các sản phẩm mỏng khác, đặc biệt là khi bọt hoặc chai không đồng nhất có thể là vấn đề. Máy chiết rót tràn tự động VKPAK có thể được chế tạo để phù hợp với môi trường vệ sinh, nguy hiểm, dễ cháy và ăn mòn.

Kỹ thuật

Mẫu: VK-OF
Số lượng vòi phun: 6-16 đầu
Phạm vi áp suất không khí: 0,4~0,6MPa
Nguồn điện: 220V±5% 50/60Hz
Công suất tiêu thụ: 0.6kw-2.8kw
Tiếng ồn của máy đơn: ≤50dB
Trọng lượng tịnh: 200-600kg
Kích thước tổng thể (mm): D*R*C=1600×1000×1800mm

Đặc điểm:

Giao diện tiếng Anh tương tác giữa người và máy, màn hình tiếp xúc thông minh, thiết kế thân thiện với người dùng, vận hành dễ dàng.
Vòi phun tràn đặc biệt, mức độ chiết rót chính xác.
Bộ điều khiển logic chương trình (PLC),
Có thể dễ dàng thay đổi kích thước hoặc sửa đổi các thông số.
Các bộ phận khí nén đều được nhập khẩu, ổn định và đáng tin cậy.
Cảm biến quang điện và điều khiển liên kết khí nén, tự động bảo vệ khi hết bình.
Thiết kế định vị chặt chẽ, dễ điều khiển, phù hợp để đóng gói mọi kích cỡ chai lọ.
Toàn bộ máy được thiết kế theo yêu cầu của GMP.

Tùy chọn:

Vòi phun có thể được trang bị theo sản lượng đầu ra.
Cấu hình chống ăn mòn có sẵn cho các sản phẩm có tính axit hoặc kiềm cao.

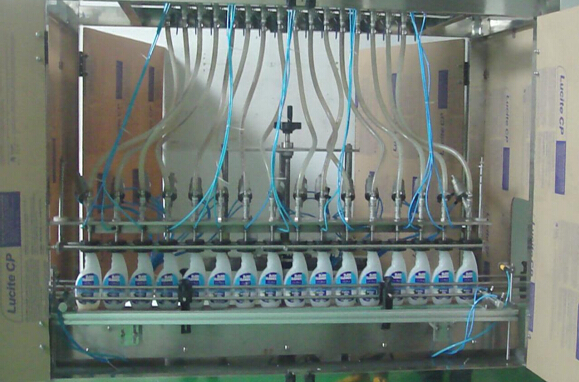

Máy chiết rót tràn 16 đầu cho quy trình chiết rót xà phòng lỏng

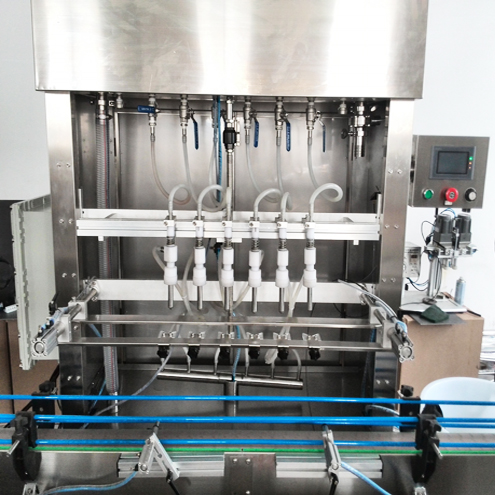

Thêm hình ảnh về máy chiết rót tràn (Lấy 6 đầu làm ví dụ)

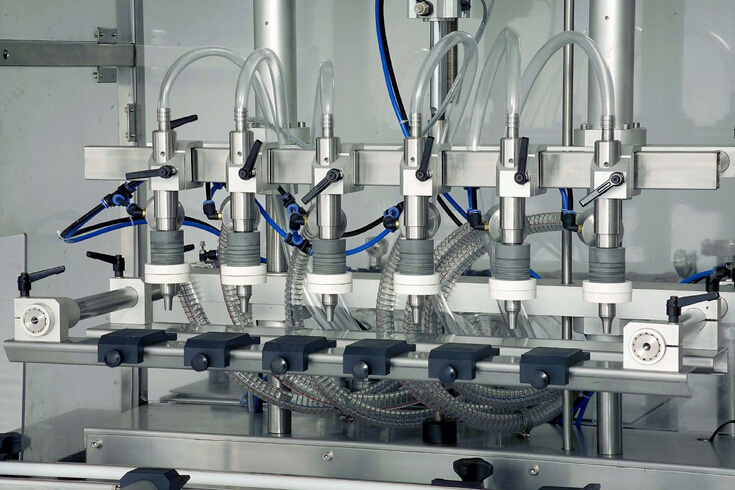

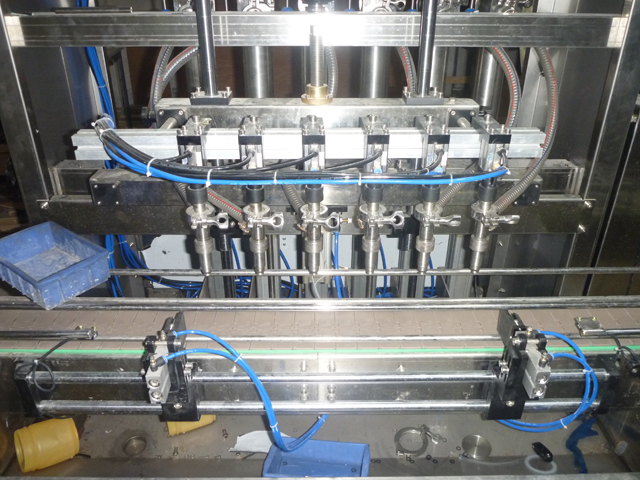

Chụp cận cảnh máy chiết rót tràn

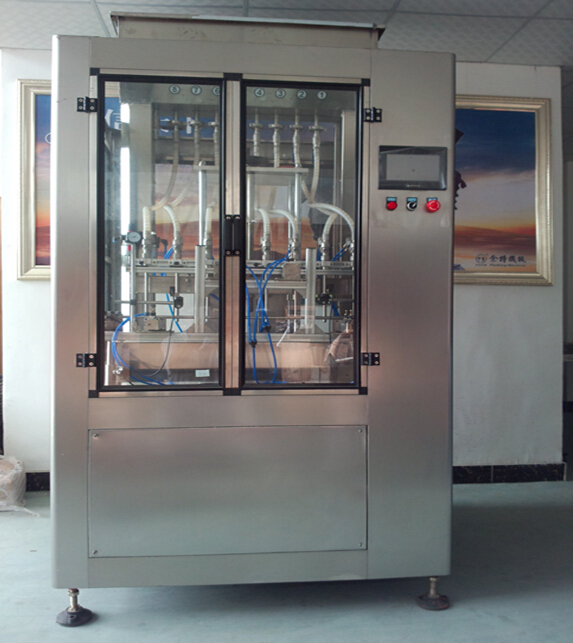

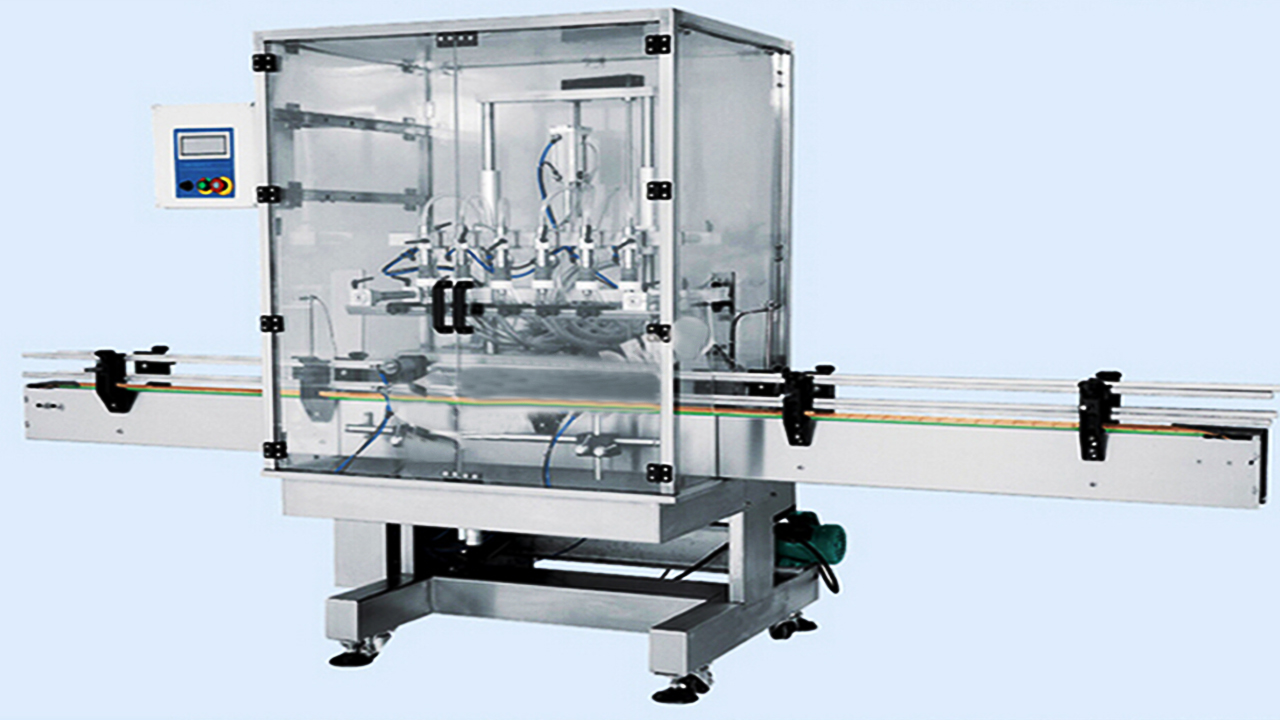

Có buồng bảo vệ cho máy chiết tràn

Máy chiết rót tràn tự động có thêm buồng với băng tải

Quy trình thiết lập máy chiết rót tự động:

Điều chỉnh thanh bảo vệ băng tải

Đặt các chai dưới vòi chiết rót (5), điều chỉnh chiều rộng của thanh bảo vệ băng tải (11), tạo cổ chai và vòi chiết rót trên cùng một mặt phẳng.

Điều chỉnh vòi phun

Tùy theo kích thước của chai, hãy điều chỉnh khoảng cách giữa mỗi vòi chiết (5), cố gắng làm cho các vòi chiết (5) gần với tâm của máy.

Điều chỉnh chiều cao của thiết bị cố định nút cổ chai

Theo chiều cao của cổ chai, điều chỉnh bánh xe tay của thiết bị cố định cổ chai (4), làm cho tấm cố định cổ chai cố định đúng vị trí của cổ chai.

Điều chỉnh xi lanh của thiết bị chặn chai đầu ra

Nới lỏng vít năm sao của thiết bị chặn chai đầu ra (10), nhấp vào nút ra khỏi xi lanh chai từ màn hình cảm ứng và giữ cho xi lanh kéo dài ra, chặn, tiếp xúc với chai.

Điều chỉnh cảm biến chai đầu ra

Nới lỏng các vít của cảm biến chai đầu ra (7), đặt cảm biến ở vị trí cách thanh chặn xi lanh chai đầu ra 5cm (hướng về phía trước của băng tải)

Điều chỉnh cảm biến chai đầu vào

Khởi động băng tải, giữ cho xi lanh không bị căng, đặt nhiều hơn hai chai trên băng tải, nới lỏng các vít của cảm biến chai đầu vào (6) và đặt gần nút thắt thứ hai, đảm bảo nó có thể phát hiện chai thứ hai. Lưu ý: không đặt cảm biến chai đầu vào (6) dưới mặt vòi chiết rót.

Điều chỉnh xi lanh của thiết bị chặn chai đầu vào

Nới lỏng vít năm sao của thiết bị chặn chai đầu vào (9), tìm một khoảng hở giữa chai thứ hai và chai thứ ba và đặt thanh chặn vào khoảng hở này. Nhấp vào nút của xi lanh vào chai từ màn hình cảm ứng và giữ cho xi lanh không bị kéo dài, làm cho thanh chặn tiếp xúc với chai thứ ba. Lưu ý: tốc độ kéo dài của xi lanh không được quá nhanh.

Điều chỉnh xi lanh của thiết bị cố định cổ chai

Nới lỏng vít của thiết bị cố định cổ chai (8), để tấm cố định gần với cổ chai và khóa lại, điều chỉnh càng cố định chai và làm cho nó ngang bằng với cổ chai, buộc chặt càng cố định chai, nới lỏng hai vít ở cả hai bên. Nhấp vào nút của xi lanh định vị chai từ màn hình cảm ứng và giữ cho xi lanh không bị kéo căng, để càng cố định chai tiếp xúc với cổ chai, vặn chặt vít giữ.

Điều chỉnh chiều cao của vòi phun

Nhấp vào nút của xi lanh vào chai, ra khỏi xi lanh chai, xi lanh định vị chai từ màn hình cảm ứng. Điều chỉnh bánh xe tay của thiết bị điều chỉnh độ cao vòi phun chiết rót (3) và để đáy của vòi phun chiết rót cao hơn cổ chai 2-3cm, sau đó nhấp vào nút của xi lanh nâng từ màn hình cảm ứng, kiểm tra xem vòi phun chiết rót có thể nâng lên và hạ xuống một cách trơn tru hay không. Thực hiện theo các bước trên để gỡ lỗi và tinh chỉnh chuyển động của chúng được quan sát nhiều lần để hành động trơn tru.

Điều chỉnh thể tích nạp

Theo khả năng dán nhãn sản phẩm, nhập thời gian cài đặt phù hợp vào thời gian chiết rót trên màn hình cảm ứng.

Sản phẩm chiết rót cuối cùng sau khi chiết rót mẫu

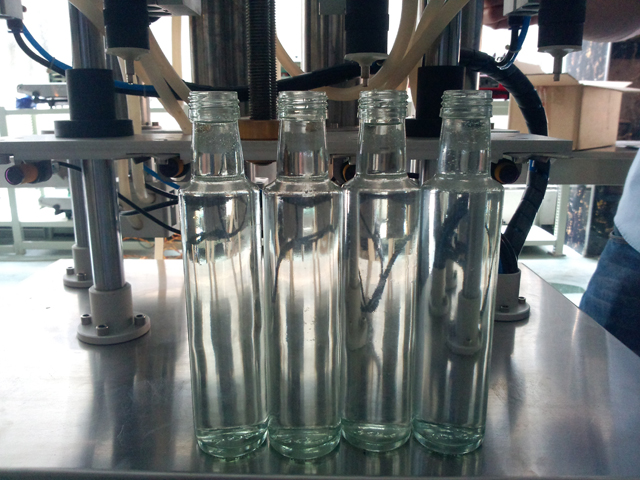

Chai nước hoa

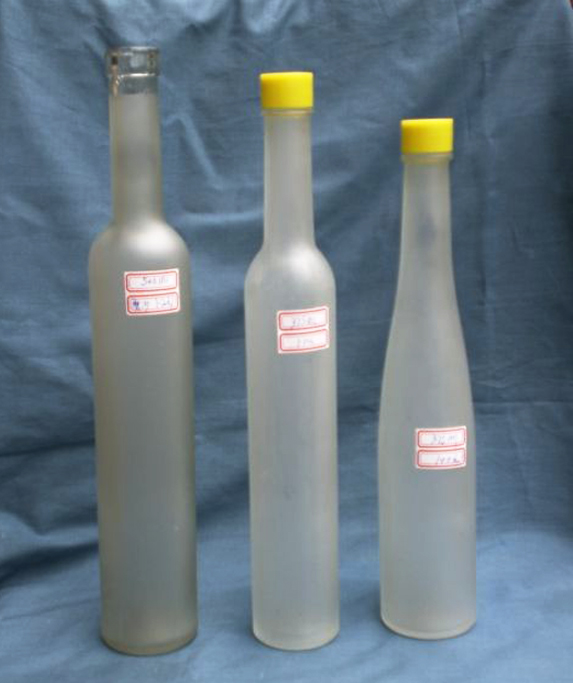

Chai rượu

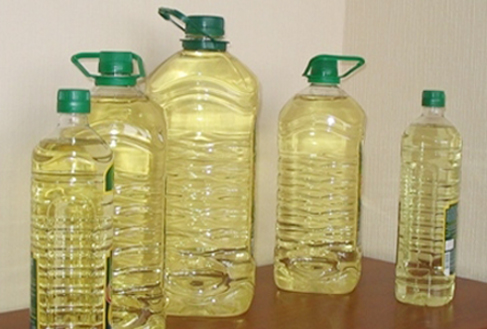

Chai đựng dầu ăn

Bao bì hộp gỗ

Bảo đảm: Đối với tất cả các máy, công ty cam kết bảo hành 1 năm. (Không bảo hành các vấn đề do tai nạn, sử dụng sai, sử dụng sai, hư hỏng do lưu trữ, bất cẩn hoặc sửa đổi thiết bị hoặc các thành phần của thiết bị. Ngoài ra, các bộ phận dễ hỏng không được bảo hành)

Cài đặt: Sau khi máy đến nhà máy của bạn, nếu bạn cần, kỹ thuật viên của chúng tôi sẽ đến nơi của bạn để lắp đặt và kiểm tra máy và cũng đào tạo công nhân của bạn vận hành máy (thời gian đào tạo phụ thuộc vào công nhân của bạn). Chi phí (vé máy bay, thức ăn, khách sạn, phí đi lại ở quốc gia của bạn) sẽ do bạn chi trả và bạn cần trả cho kỹ thuật viên 150 đô la Mỹ một ngày. Bạn cũng có thể đến nhà máy của chúng tôi để đào tạo.

Dịch vụ sau: Nếu máy của bạn gặp sự cố, kỹ thuật viên của chúng tôi sẽ đến tận nơi để sửa máy cho bạn sớm nhất có thể. Chi phí sẽ được tính vào tài khoản của bạn (như trên).
