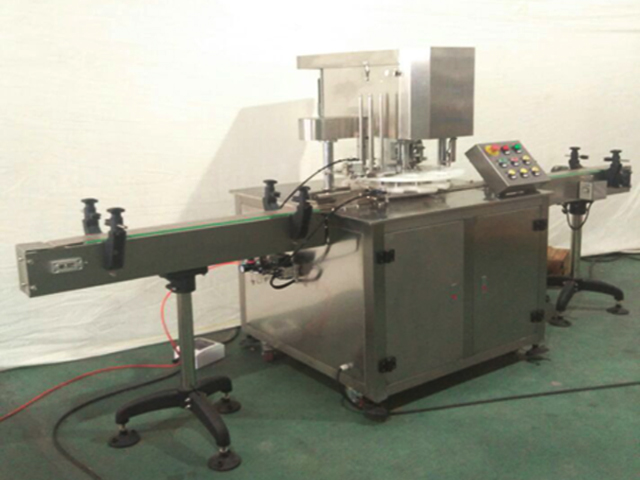

Máy đóng nắp lon nhôm kim loại tuyến tính tự động

Chất liệu: Thép không gỉ
Đầu nắp: 1
Số lượng hộp kín: Một
Tốc độ niêm phong: 25-30 phút
Chiều cao niêm phong: 40-200mm
Đường kính của chai có sẵn: 35-100mm
Áp suất làm việc: Ac220v 50/60hz（Ac380v 50/60hz）
Công suất: 1.1kw
Trọng lượng: 500kg
Kích thước: 3000*900*1700mm
Nguồn không khí: 0,5mpa

Sản phẩm này chủ yếu được sử dụng để đóng gói niêm phong các lon tròn bằng nhiều loại nhựa PET, sắt, nhôm, giấy và các chất liệu khác, sản phẩm có thiết kế tiên tiến và cấu trúc hợp lý, dễ vận hành, là thiết bị đóng gói cần thiết và lý tưởng cho thực phẩm, dược phẩm, trà, kỹ thuật hóa học và các ngành công nghiệp khác.

Thân máy chính của sản phẩm này được làm hoàn toàn bằng vật liệu thép không gỉ, có vẻ ngoài đơn giản, đẹp mắt, phù hợp với yêu cầu thiết kế của hầu hết các phòng sản xuất tiêu chuẩn.

Sản phẩm này sử dụng nguồn điện một pha hoặc ba pha, công suất đạt 1,1kw, các bộ phận và linh kiện khác nhau được gia công chính xác, công nghệ sản xuất và các công nghệ khác liên tục được cải tiến thông qua trải nghiệm lâu dài của khách hàng đối với công ty chúng tôi, và bộ phận chính có thiết kế độc đáo với độ bền cao, tiếng ồn thấp và hiệu suất bịt kín tốt.

Sản phẩm này đều tuân thủ các quy định của tiêu chuẩn quốc gia, tiêu chuẩn sở ban ngành và tiêu chuẩn doanh nghiệp, và chỉ rời khỏi nhà máy sau khi vượt qua quá trình kiểm tra và thử nghiệm nghiêm ngặt.

Đây là thiết kế dây chuyền sản xuất hoàn toàn tự động, có thể cấu thành dây chuyền sản xuất có hệ thống chiết rót, hệ thống cân và chiết rót hoặc hệ thống dán nhãn.

Thông số kỹ thuật hiệu suất

1. Sử dụng bốn bánh xe niêm phong để niêm phong, trong đó có hai dao để viền và hai dao khác để ép phôi, với nguyên lý đơn giản và điều chỉnh thuận tiện;

2. Áp dụng thiết kế cơ học thế hệ mới nhất, thân lon không bị xoay trong quá trình hàn kín, dao phay hàn xoay để hoàn tất quá trình hàn kín, đáng tin cậy và an toàn, phù hợp để hàn kín bao bì các sản phẩm dễ vỡ và sản phẩm dạng lỏng;

3. Hoạt động của dao phay và việc nâng giá đỡ dao được điều khiển bằng cam cơ học, hoạt động ổn định và đáng tin cậy

4. Dao phay được sản xuất từ thép không gỉ 304, có độ bền cao và hiệu suất bịt kín tốt.

5. Giao diện vận hành rất đơn giản giúp thao tác dễ dàng hơn.

Các tính năng chính

1. Là máy khâu lon thế hệ mới nhất, đặc điểm quan trọng nhất là thân lon không bị xoay khi khâu, tránh tình trạng sản phẩm trong lon bị xê dịch và rơi ra ngoài;

2. Giao diện hoạt động đơn giản, thiết kế hợp lý;

3. Máy có độ chính xác gia công cao, thân máy được chế tạo hoàn toàn bằng thép không gỉ, phù hợp với yêu cầu thiết kế của bộ phận sản xuất.

4. Có thể cấu thành dây chuyền sản xuất với thiết bị chiết rót, dán nhãn, phun mã và các thiết bị khác, với hiệu suất sản xuất cao.

5. Có thể tự động phát hiện nắp dưới và thiết kế điều khiển mạch hợp lý.

6. Tất cả các bộ phận và linh kiện, phụ kiện điện và các sản phẩm khác đều sử dụng sản phẩm từ các nhà máy trong nước nổi tiếng, có chất lượng đáng tin cậy và ổn định.

Thông số kỹ thuật

Vật liệu: thép không gỉ
Đầu nắp: 1
Số lượng lon đã niêm phong: một
Tốc độ niêm phong: 25-30 lần/phút
Chiều cao niêm phong: 40-200mm
Đường kính của chai có sẵn: 35-100mm
Áp suất làm việc: AC220V 50/60Hz（AC380V 50/60Hz）
Công suất: 1.1KW
Trọng lượng: 500KG
Kích thước: 3000*900*1700mm

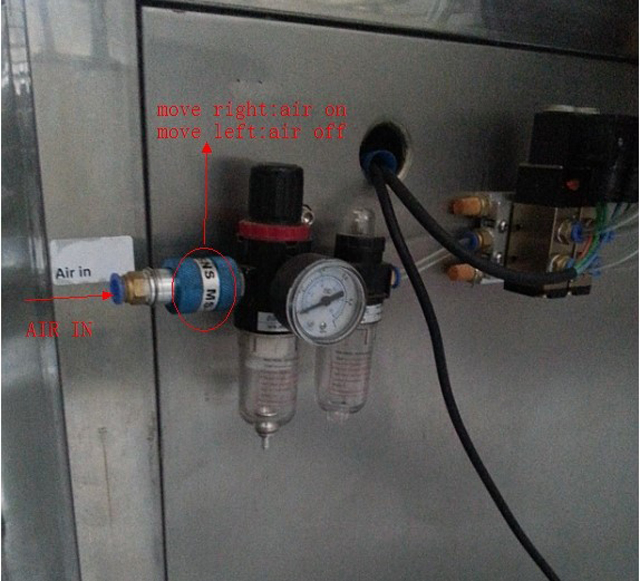

Nguồn khí: 0,5MPa

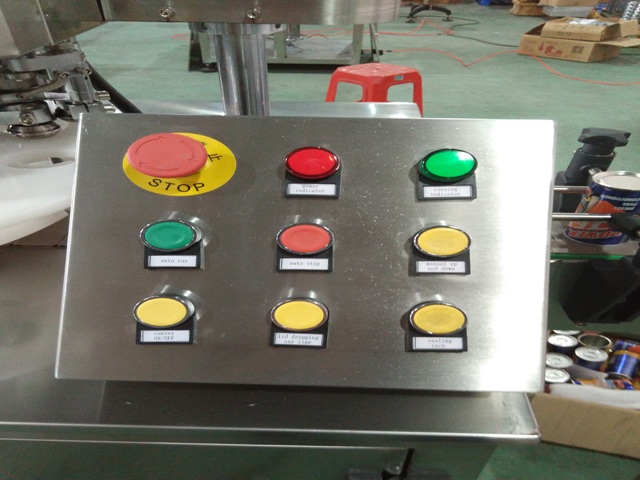

Bảng điều khiển hoạt động

1. Đèn báo nguồn (đèn báo màu đỏ): đèn báo màu đỏ sáng báo hiệu thiết bị đang được bật nguồn và ngược lại

2. Đèn báo hoạt động (đèn báo màu xanh lá cây): đèn báo màu xanh lá cây bật sáng cho biết thiết bị đang hoạt động và ngược lại

3. Dừng khẩn cấp: trong trường hợp khẩn cấp, nhấn nút này và thiết bị dừng ngay lập tức, mọi công tắc khác không hoạt động, nếu bạn muốn hủy, hãy xoay nút theo chiều ngang và nó sẽ tự động bật lên với các chức năng được khôi phục

4. Vận hành/bật (nút màu xanh lá cây): nhấn nút này và thiết bị sẽ bắt đầu hoạt động

5. Hoạt động/tắt (nút màu đỏ): nhấn nút này và thiết bị sẽ dừng hoạt động

Inching (nút màu vàng): công tắc này chủ yếu dùng để gỡ lỗi thiết bị, thiết bị sẽ hoạt động khi nhấn nút và ngược lại.

Nguyên lý của thiết bị và phương pháp lắp đặt

1. Nguyên lý thiết kế động của thiết bị

Thiết bị này sử dụng động cơ không đồng bộ có công suất điện hai giá trị, với công suất của động cơ là 1,1KW và tốc độ quay là 1400 vòng/phút. Bánh xe đai tam giác, bánh răng, tua bin và các bánh răng liên kết khác giảm tốc độ xuống còn 40 vòng/phút, tua bin quay một vòng tròn dưới tác dụng của cam nâng để hoàn thành một quá trình lên xuống, đồng thời lần lượt dẫn động bánh xe lăn và niêm phong thứ nhất và thứ hai để phối hợp với cam dưới sự chênh lệch tốc độ của hai nhóm bánh răng, để hoàn thành toàn bộ quá trình niêm phong cuộn của một lon.

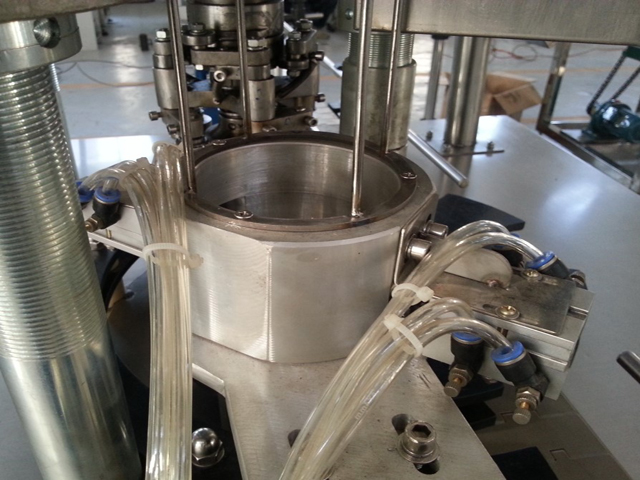

2. Nguyên lý thiết kế niêm phong của thiết bị

Thiết bị này áp dụng nguyên lý ghép đôi đường may kép, sử dụng quy trình che phủ, gấp và ép chặt mặt nắp và mặt hộp để đạt được hiệu quả bịt kín. Các bước như sau:

(1) Đặt nắp lon lên trên lon sao cho mép lon nhô ra phía lỗ ở mặt trong của mép nắp lon.

(2) Sử dụng áp lực của bộ nâng để nâng thân lon và đẩy nắp lon về phía chó.

(3) Cuộn đầu tiên bao bọc mép nắp vào trong, một mặt quay quanh mép nắp và mặt còn lại tác dụng lực lên trục.

(4) Sau khi cuộn đầu tiên hoàn thành thao tác, cuộn thứ hai tiếp tục ép chặt đường may bo tròn đầu tiên được tạo thành từ cuộn thứ nhất vào đường may bo tròn thứ hai, quá trình dán cuộn hoàn tất.

(5) Bộ phận nâng bị lật ngược và con chó bị ép xuống để thoát ra khỏi lon rỗng.

3. Nguyên lý hạ nắp tự động

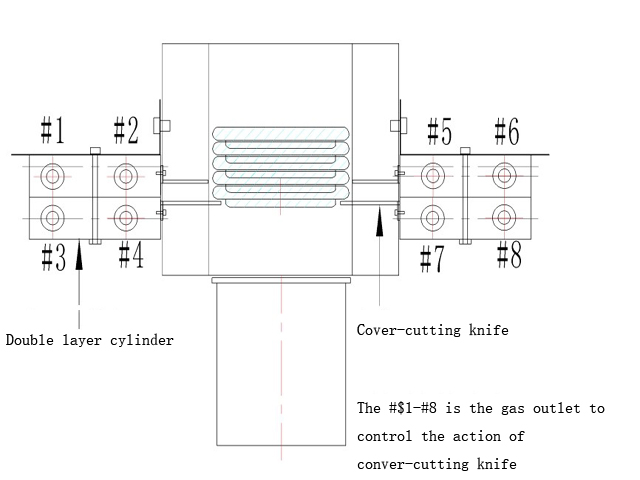

Thiết bị này được trang bị thiết bị kiểm tra mắt quang tự động, sau khi lon đạt đến vị trí, mắt quang sẽ gửi tín hiệu kiểm tra đến mạch điều khiển chính, mạch này sẽ gửi các tín hiệu liên quan theo thiết kế đến thiết bị hạ nắp để điều khiển các hành động liên quan, để thực hiện chức năng hạ nắp tự động. Thiết bị hạ nắp tự động vật lý và nguyên lý của nó như trong hình sau:

Hướng dẫn lắp đặt máy từng bước như thế nào?

Bước đầu tiên: Lắp đặt xích băng tải, kiểm tra xem xích có thẳng hàng sau khi lắp đặt và có đủ độ chặt không

Bước thứ hai: Lắp đặt thanh ray băng tải, điều chỉnh để vận chuyển lon nước ngọt một cách trơn tru

Cuối cùng, sau khi bật nguồn và cho thiết bị hoạt động thì thiết bị có thể hoạt động.

	Chuỗi của mỗi phần được kết nối và cố định bằng chốt (tương tự như dây đồng hồ)
	Băng tải sẽ băng qua đế
	Bảng xích của mỗi phần băng tải được kết nối bằng chốt
	Các vít có thể được điều chỉnh để siết chặt và nới lỏng băng tải
	Sau khi được kết nối với chốt, nó được đóng chặt
	Băng tải và thiết bị chính được kết nối và cố định bằng hai vít
	Lắp đặt đường ray băng tải
	Lắp đặt và cố định thiết bị ray

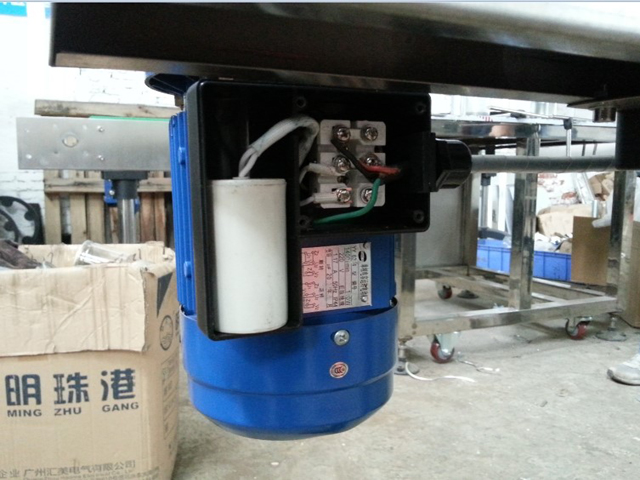

	Bật nguồn động cơ băng tải (kết nối với đầu cuối U1 và U2)
