Máy đóng nắp lọ thủy tinh quay tự động
  • Mẫu: VK-PPC
  • Tốc độ: 20pcs-40pcs/phút
  • Điện áp định mức: 110V/60Hz (tùy chỉnh theo thị trường Hoa Kỳ)
  • Công suất máy: 800W
  • Kích thước bên ngoài: Khoảng 2300*1800*1800 MM (D*R*C)
  • Áp suất không khí: 0,7-1,0 MPa
  • Trọng lượng: Khoảng 400 Kg
Xem Video

Toàn bộ máy đóng nắp tự động áp dụng thiết kế DIY tinh xảo. Bằng cách loại bỏ máy móc phức tạp và nặng không cần thiết, nó áp dụng lắp ráp kiểu phù hợp. Việc bảo trì và bảo dưỡng có thể được hoàn thành mà không cần chuyên gia. Khi cần thay thế sản phẩm, chỉ cần thực hiện một số điều chỉnh đơn giản, có thể đưa sản phẩm vào sản xuất ngay lập tức.

Máy phù hợp để đóng nắp nhiều loại chai tròn khác nhau trong các ngành công nghiệp như thực phẩm, gia vị, thuốc, rượu, dầu và mỹ phẩm, v.v.

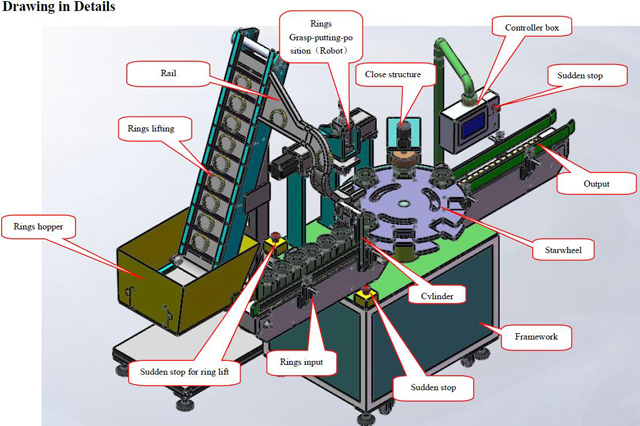

Vẽ:

bản vẽ chi tiết.jpg

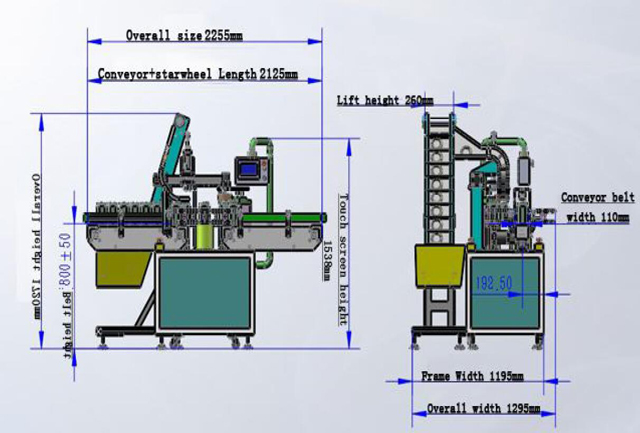

Hình ảnh CAD CHO máy hàn.jpg

Tham số cơ bản:

  • Mẫu: VK-PPC
  • Tốc độ: 20pcs-40pcs/phút
  • Điện áp định mức: 110V/60Hz (tùy chỉnh theo thị trường Hoa Kỳ)
  • Công suất máy: 800W
  • Kích thước bên ngoài: Khoảng 2300*1800*1800 MM (D*R*C)
  • Áp suất không khí: 0,7-1,0 MPa
  • Trọng lượng: Khoảng 400 Kg

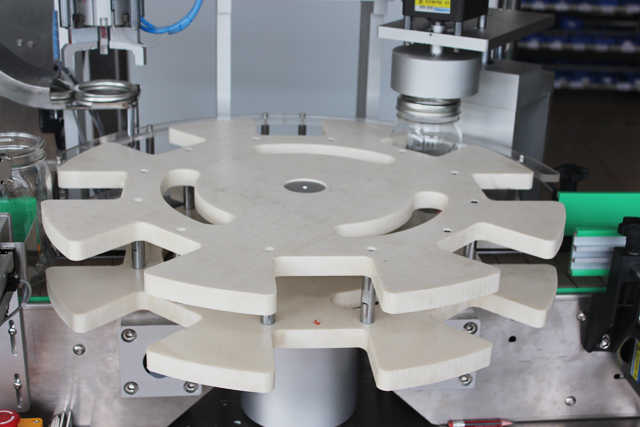

bánh xe sao hai lớp.jpg

Thông báo trước khi vận hành máy hàn quay

  • Trước khi cắm điện cho máy, hãy đảm bảo công tắc nguồn đã ở trạng thái đóng, sau đó làm theo hướng dẫn.
  • Nếu máy không chạy trong thời gian dài, bạn nên lau máy bằng một miếng vải khô và không được vệ sinh bằng bất kỳ chất tẩy rửa có tính ăn mòn nào.
  • Nghiêm cấm phun bất kỳ chất lỏng nào vào hộp điện của máy, để tránh ăn mòn các linh kiện điện bên trong và gây ra hiện tượng đoản mạch.
  • Kiểm tra theo mẫu mã, thông số kỹ thuật và số lượng thiết bị, vật tư trong danh mục đóng gói thiết bị để đảm bảo đáp ứng yêu cầu về thiết kế, tiêu chuẩn sản phẩm và có chứng chỉ hợp quy kèm theo.
  • Kiểm tra bề ngoài của thiết bị để đảm bảo rằng thiết bị không bị biến dạng, hư hỏng và ăn mòn, và tất cả các trục chính đều có thể quay linh hoạt mà không bị tắc nghẽn.
  • Máy này hoạt động bằng nguồn điện xoay chiều 110V một pha và phích cắm điện 3 chân dẹt phải được cắm vào ổ cắm điện bằng dây nối đất.

Phương pháp báo động và khắc phục sự cố:

  • Đã nhấn nút dừng khẩn cấp. Nhấn nút dừng khẩn cấp trên nắp máy và bên cạnh màn hình cảm ứng.
  • Đầu ra đạt đến giá trị cài đặt. Cài đặt đầu ra, nhấn nút xóa để xóa đầu ra hiện tại.
  • Khi không phát hiện nắp trong thời gian dài, vui lòng kiểm tra. Kiểm tra sợi cảm ứng nắp chai xem có được cung cấp tốt không. Kiểm tra xem nắp có đúng vị trí hay không.
  • Khi không phát hiện thấy chai trong thời gian dài, vui lòng kiểm tra. Kiểm tra xem chai có ở đúng vị trí không.

Điều chỉnh mắt điện tử:

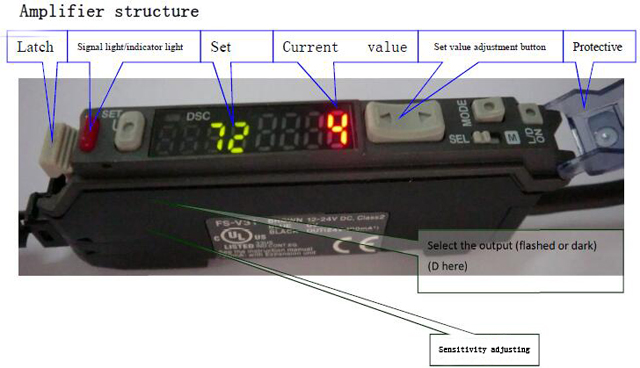

Cấu trúc bộ khuếch đại

cấu trúc bộ khuếch đại.jpg

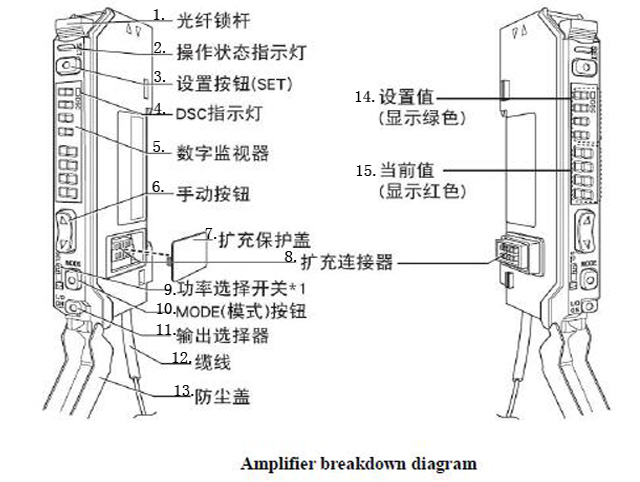

Sơ đồ cho sợi quang:

Sơ đồ cấu trúc bộ khuếch đại.jpg

  1. Thanh khóa sợi quang
  2. Chỉ báo trạng thái hoạt động
  3. Bộ
  4. Đèn báo DSC
  5. Màn hình kỹ thuật số
  6. Nút thủ công
  7. Vỏ bảo vệ mở rộng
  8. Đầu nối mở rộng
  9. Công tắc chọn nguồn
  10. Nút chế độ
  11. Bộ chọn đầu ra
  12. Cáp
  13. Bảo vệ chống bụi
  14. Giá trị đặt (Màu xanh lá cây)
  15. Giá trị hiện tại (Màu đỏ)

Quy trình làm việc cho cài đặt sợi quang:

  1. Khi mắt điện rơi vào khe hở, giá trị dòng điện màu đỏ là 144.
  2. Khi mắt điện chiếu vào nhãn, giá trị dòng điện màu đỏ là 4.
  3. Điều chỉnh giá trị cài đặt", khoảng 1/2 giá trị mà mắt điện nằm trên giấy thân (ở khoảng cách giữa các vật thể cần phát hiện) và giá trị mà mắt điện nằm trên giấy, giá trị cài đặt là (144 4)/2=74, điều chỉnh nút thủ công để điều chỉnh giá trị cài đặt thành 74.
  4. Di chuyển khe hở nhãn qua lại tại vị trí mắt điện và đèn báo hiệu/đèn tín hiệu màu đỏ.

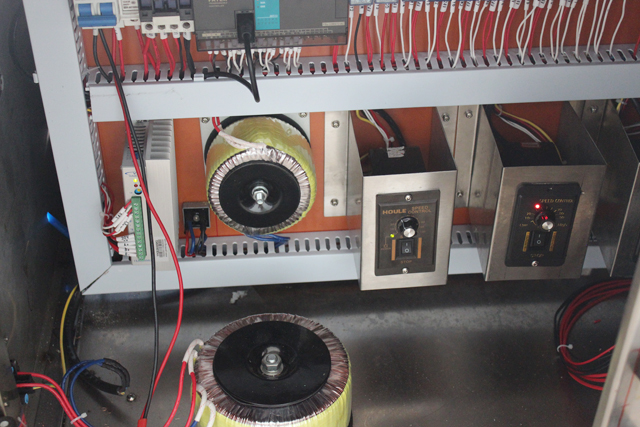

máy móc nội bộ điện tử.jpg
