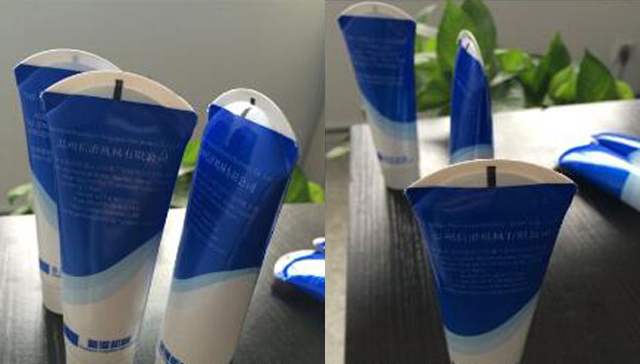

Máy hàn kín ống cong Máy hàn kín đuôi ống đặc biệt

• Mẫu: VK-TFS-009H
• Thể tích phễu nạp tối đa: 65L; E được trang bị bộ điều khiển mức chất lỏng, với tín hiệu đầu ra của bơm khí nén hoặc điện và phễu gia nhiệt hai tầng để lựa chọn
• Xi lanh nạp: Có 3 kích cỡ xi lanh nạp: Xi lanh nạp 20Ø mm để nạp thể tích 3~40cc; Xi lanh nạp 45Ø mm để nạp thể tích 20~200c; Xi lanh nạp 61Ø mm để nạp thể tích 30~330cc
• Trạm làm việc: Trạm làm việc quay, 12 trạm, được trang bị bộ điều khiển cam; Thiết bị niêm phong Thiết bị niêm phong thương hiệu STRONG
• Tốc độ: 30~70 chiếc/phút, tùy thuộc vào đường kính ống và thể tích chiết rót
• Động cơ truyền động chính: Động cơ tốc độ thay đổi 1 HP; Động cơ cho máy trộn Động cơ tốc độ thay đổi 1/4 HP hoặc Động cơ điều chỉnh tốc độ 90W (tùy chọn)
• Nguồn điện: 220V x 1Px 50/60 HZ, biến áp bên trong 220V x 3Px 50/60 HZ
• Áp suất cung cấp không khí: 5~8 Kg/cm2,
• Tiêu thụ: 250l/phút
• Được trang bị bộ lọc nước cho khí nén
• Kích thước: 2250x 1450x 2200 m/m
• Trọng lượng NW/ GW: 800/ 950 Kg

Xem Video

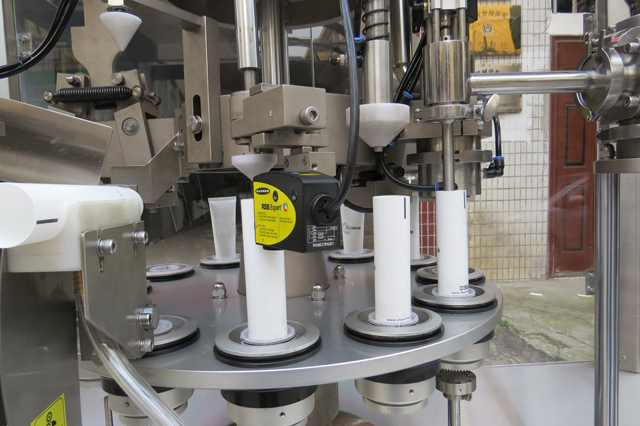

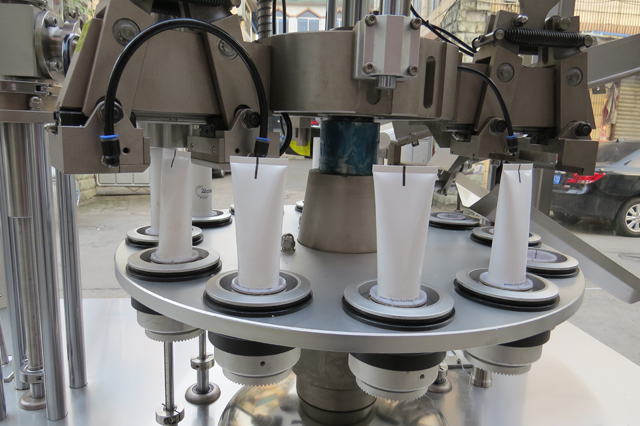

Quá trình nạp ống, chiết rót, hàn kín, cắt ống, nhập số sê-ri đều là hoạt động tự động. Sản phẩm cuối cùng sẽ được đẩy ra khỏi phễu đẩy. Sử dụng bộ gia nhiệt loại tiếp xúc để hàn kín ống nhanh chóng. Thích hợp cho ống nhựa mềm, ống nhựa nhiều lớp, ống nhôm nhiều lớp.

Ưu điểm của máy chiết rót ống tùy chỉnh, máy chiết rót ống cong, máy chiết rót ống cong

1. Máy này được trang bị giao diện người-máy được điều khiển bằng chương trình máy tính với màn hình cảm ứng và bộ điều khiển PLC, dễ dàng điều chỉnh và vận hành. Giao diện người-máy có thể điều chỉnh tốc độ của động cơ truyền động chính, động cơ bước và động cơ truyền động cho máy trộn và số lượng yêu cầu.

2. Chức năng bảo vệ an toàn: Trong trường hợp xảy ra bất kỳ sự cố nào sau đây: nhiệt độ quá thấp, áp suất không khí quá thấp, ống cần chiết quá cao hoặc quá thấp, cửa an toàn mở, mô-men xoắn của động cơ quá cao, thể tích chiết bên trong ống không đủ hoặc máy chiết được kết nối bị hỏng, v.v., tín hiệu về lỗi liên quan sẽ được gửi đến màn hình LED để thông báo cho người vận hành để sửa chữa, để có thể kiểm soát chất lượng niêm phong và số lượng sản xuất. Phễu được trang bị máy trộn tự động giúp quá trình chiết diễn ra suôn sẻ hơn. Có thể lựa chọn phễu chiết tùy chọn có chức năng kiểm soát nhiệt độ và mức chất lỏng.

3. Các ống được đóng gói trong hộp có thể được nạp tự động vào giá đỡ ống bằng một thiết bị nạp đặc biệt. Máy này được trang bị thiết bị nạp ống tốc độ nhanh và thiết bị làm sạch đặc biệt có thể được điều khiển bằng động cơ bước có thành phần tế bào quang điện để định vị chính xác vị trí của ống; và thiết bị nạp.

4. Được trang bị thiết bị an toàn. Nếu không có ống nào trên giá đỡ ống, sẽ không có hành động nạp nào được thực hiện. Nếu bất kỳ ống nào được đặt quá cao hoặc quá thấp, máy sẽ dừng lại. Trong quá trình nạp, các ống có thể được nâng lên và hạ xuống.

5. Máy được trang bị vỏ máy làm bằng thép không gỉ để ngăn ngừa mọi sự nhiễm bẩn do lớp sơn bị bong tróc.

6. Được trang bị nắp chụp an toàn bằng acrylic để ngăn ngừa mọi nguy cơ gây thương tích cho người hoặc ô nhiễm bởi bất kỳ vật lạ nào vì lý do vệ sinh.

7. Tất cả các bộ phận máy tiếp xúc với vật liệu chiết rót đều được làm bằng thép không gỉ SUS 316.

8. Được trang bị bộ điều khiển cam với 12 trạm làm việc. Tốc độ nhanh, vận hành dễ dàng và tỷ lệ hỏng hóc thấp. Thay đổi kích thước ống làm việc khác dễ dàng mà không cần bất kỳ công cụ đặc biệt nào. Máy này cũng phù hợp để hàn ống có đường kính 50mm.

9. Được trang bị bộ gia nhiệt tiếp xúc để gia nhiệt nhanh, do đó, chi phí sản xuất thấp và dễ bảo trì. Bên cạnh đó, chất độn được niêm phong sẽ không bị hư hỏng, chẳng hạn như bất kỳ thay đổi về màu sắc hoặc chất lượng vật lý hoặc hóa học nào.

10. Được trang bị vòi phun chiết được thiết kế đặc biệt để tránh làm bẩn ống khi chiết. Sau khi hoàn tất một chu kỳ chiết, thiết bị thổi khí sẽ thổi khí để cắt bỏ bất kỳ chất chiết còn lại nào, điều này có thể tránh được vấn đề nhỏ giọt (rò rỉ).

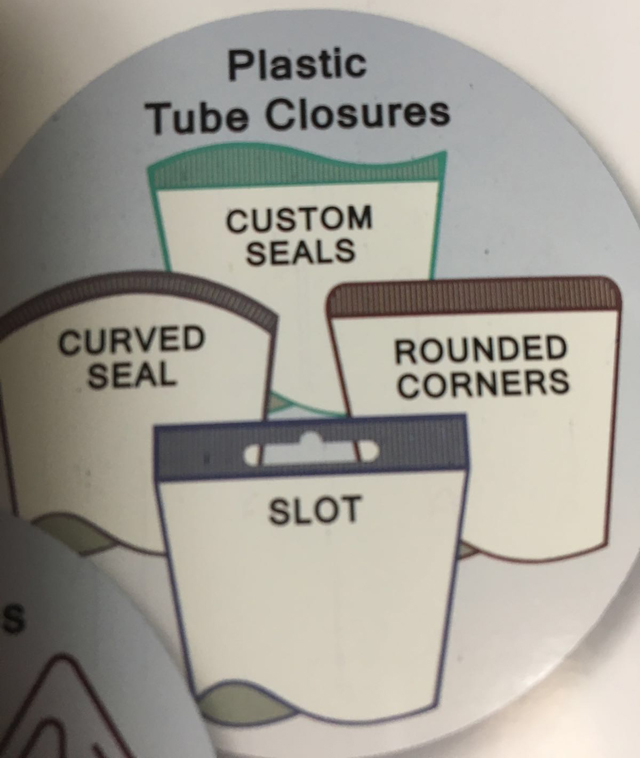

11. Được trang bị thiết bị cắt ống phù hợp với ống mềm PE và nhựa nhiều lớp. Thiết bị này sẽ cắt các bộ phận không cần thiết và làm cho sản phẩm cuối cùng hoàn hảo hơn về mặt hình thức. Mẫu cắt có thể được thiết kế theo yêu cầu của khách hàng.

Đặc điểm kỹ thuật

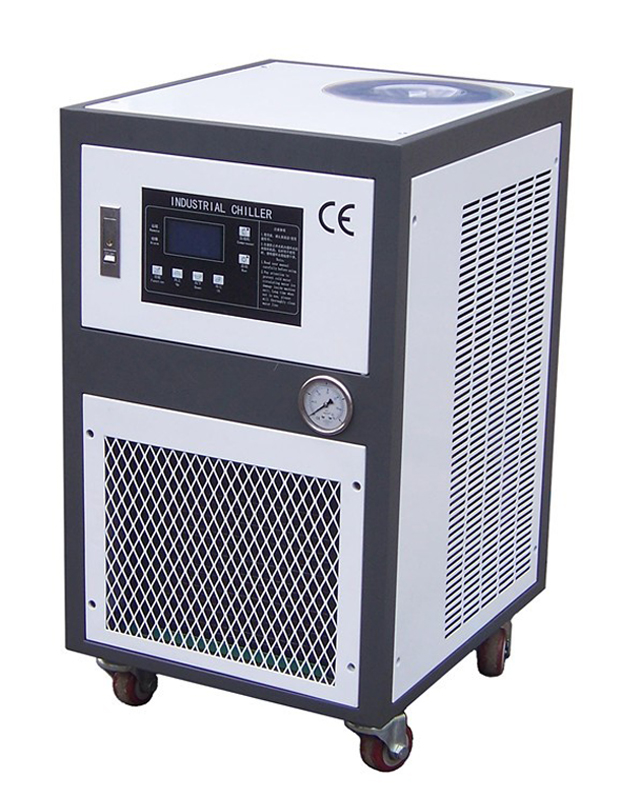

Thiết bị cần thiết cho máy làm lạnh công nghiệp cùng với máy chiết rót và hàn kín ống:

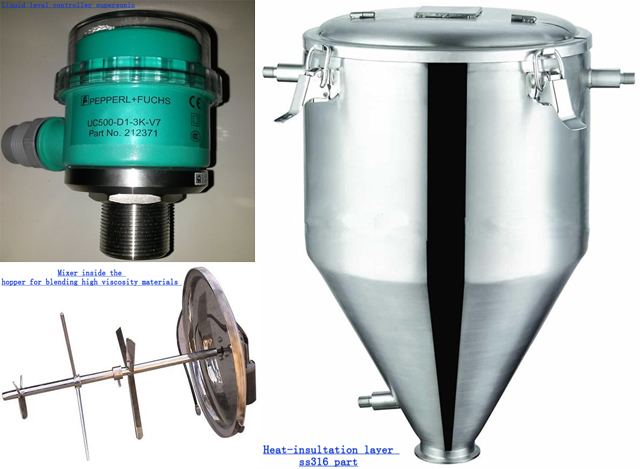

Phần tùy chọn cho thiết bị làm đầy và niêm phong:

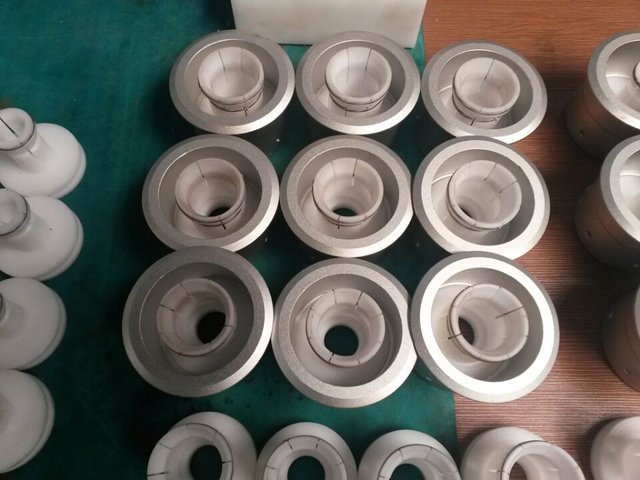

Các kích thước ống khác nhau yêu cầu các loại ống puck khác nhau:

Yêu cầu về khu vực làm việc:

Phòng làm việc sạch sẽ, nhiệt độ môi trường khoảng 20℃.

Lắp đặt một ống dẫn khí làm mát được kết nối với đầu vào của quạt gió, nhằm mục đích làm mát nhiệt độ của các ống kín.

Ứng dụng:

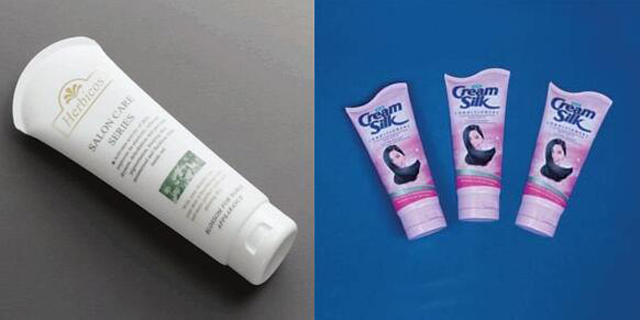

Kem đánh răng, kem y tế, kem trang điểm, sữa rửa mặt, keo dán, dầu gội, màu nước, mứt, sô cô la, keo dán nhanh, phụ gia thực phẩm và các sản phẩm sinh hóa, v.v.

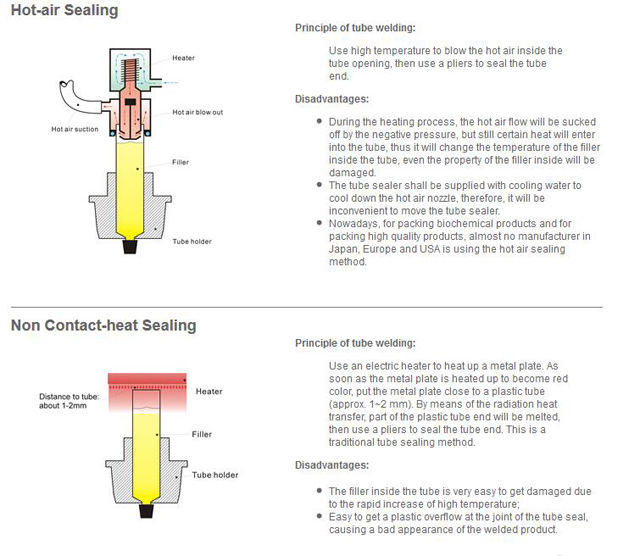

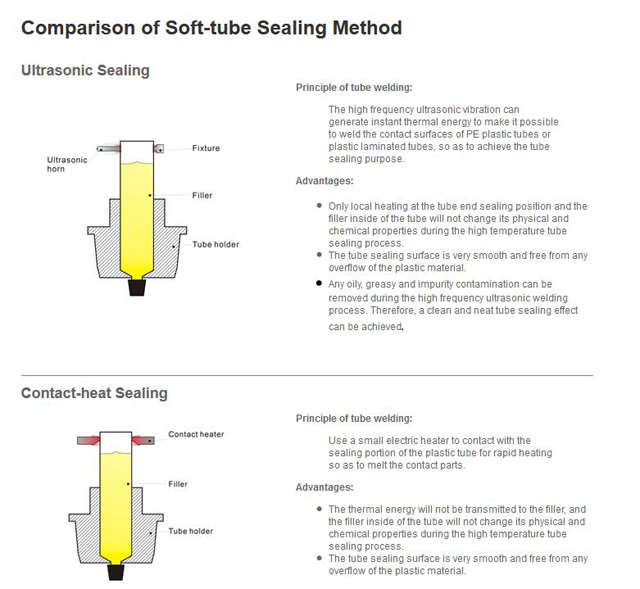

So sánh các phương pháp hàn ống khác nhau như hàn khí nóng siêu âm
