Thiết bị đóng nắp bơm quay 8 đầu tốc độ cao

Thiết bị đóng nắp máy bơm 8 đầu quay tốc độ cao

Kích thước: 2000mm (chiều dài) * 1800mm (chiều rộng) * 2800mm (chiều cao)
Đầu đóng nắp: 8 đầu
Tỷ lệ đậu độc lập: 99%
Tốc độ: 80bpm
Điện áp: 220V-380v, 50-60HZ (Dựa trên yêu cầu)
Tổng công suất: 5kw
Nguồn không khí yêu cầu: Nguồn không khí sạch và ổn định 0,6Mpa
Tiếng ồn khi chạy (decibel): ≦80 decibel
Trọng lượng máy: 3,5 tấn
Vật liệu máy Khung: thép cacbon gia công khung thép không gỉ;

Máy đóng nắp vặn nắp bơm loại tốc độ cao bao gồm một số bộ phận chính, bao gồm bộ phận nạp nắp chai/nắp tự động, bộ nâng nắp và bộ tháo nắp, bộ phận nạp và xả chai, cơ cấu đóng nắp, cơ cấu loại bỏ, điều khiển điện, v.v.

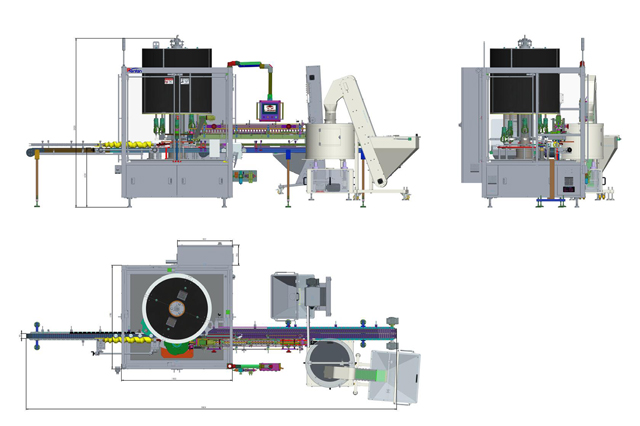

Vẽ

Đặc trưng

Điều khiển bằng PLC, tích hợp nạp nắp, kẹp, lắp và xoay (có thể kết hợp với máy phân loại nắp tự động để thực hiện tự động hóa hoàn toàn)
Năng suất có thể đạt 80bpm với 8 đầu
Hoạt động nhẹ nhàng, không trầy xước và hư hỏng nắp và hộp đựng
Chuyển đổi nhanh chóng
Cấu trúc module, thao tác trên màn hình cảm ứng, bảo trì dễ dàng
Phù hợp với nhiều kích cỡ nắp khác nhau, ứng dụng trong ngành công nghiệp hóa chất hàng ngày

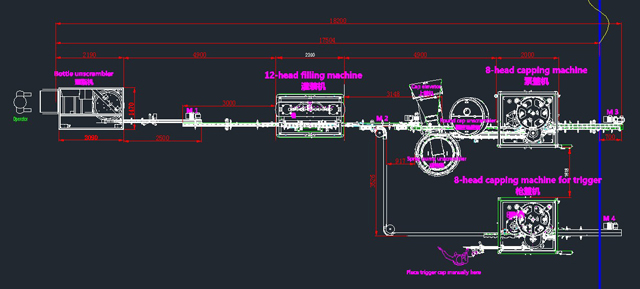

Dễ dàng kết nối với máy chiết rót và máy dán nhãn
Tiếng ồn khi chạy thấp

Nguyên lý hoạt động

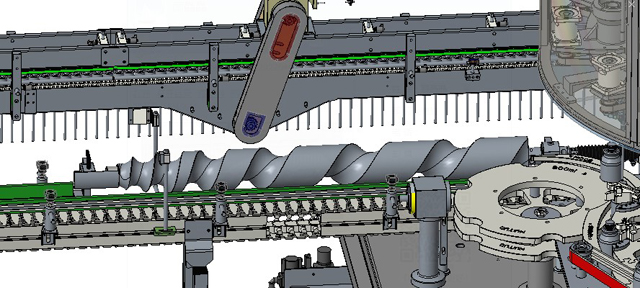

Cho bú bình bằng thanh vít

Vít lắp chai được xử lý theo thiết kế đường viền, với khả năng nạp chai chính xác và nhanh chóng; Chuyển động nhẹ nhàng, không làm hỏng chai. Bộ truyền động vít theo bộ truyền động chính, góc vít có thể được thiết lập thông qua màn hình cảm ứng để khớp với bánh xe sao. Có cảm biến tại vít lắp chai, không có chai, không có nắp và báo động khi chai bị kẹt.

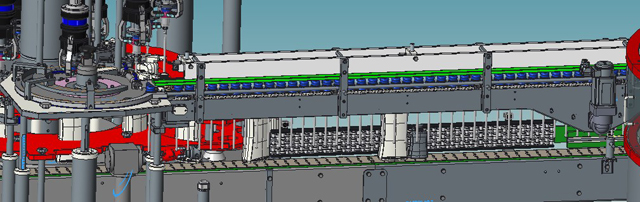

Cấp nắp servo:

Máy đóng nắp vặn sử dụng động cơ servo cho dây chuyền cấp nắp. Động cơ servo có ưu điểm là khởi động và dừng định kỳ, quay dương và quay âm định kỳ, không chỉ giảm tiếng ồn và tránh nắp bị kẹt.

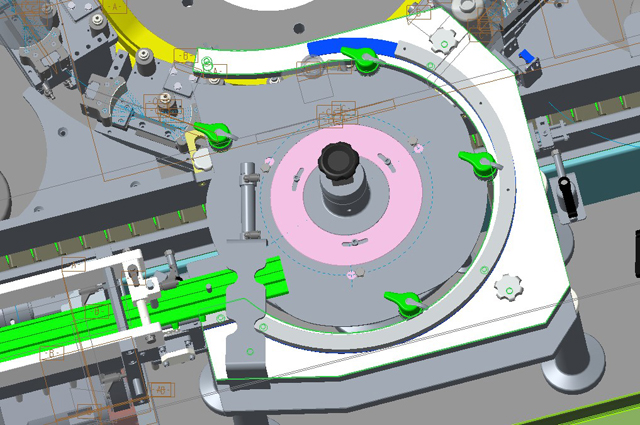

Phân chia nắp

Bộ chia nắp được tùy chỉnh theo hình dạng nắp và các đường kính khác nhau sẽ cần phải thay đổi, nhưng chỉ cần thay đổi phần màu trắng trong hình sau.

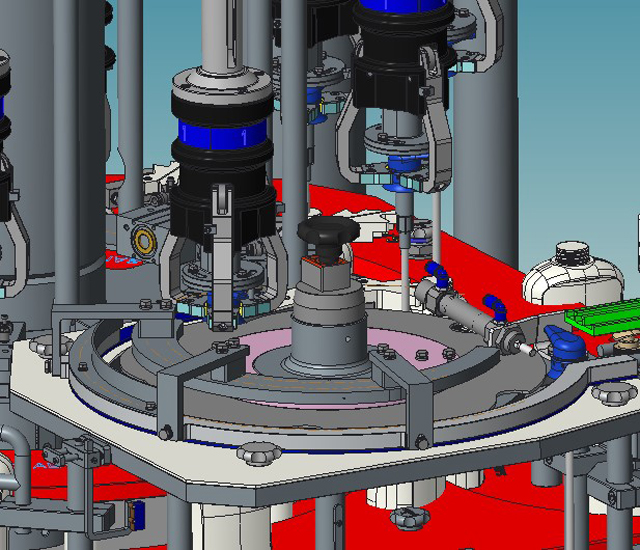

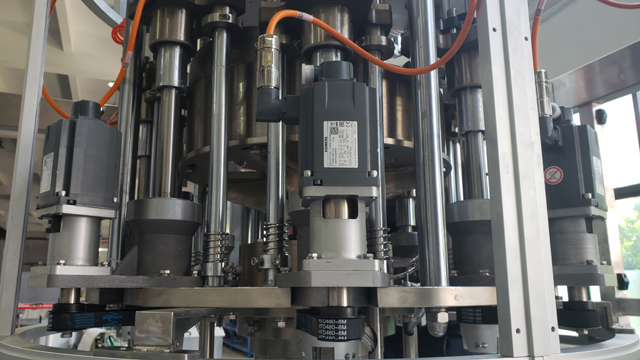

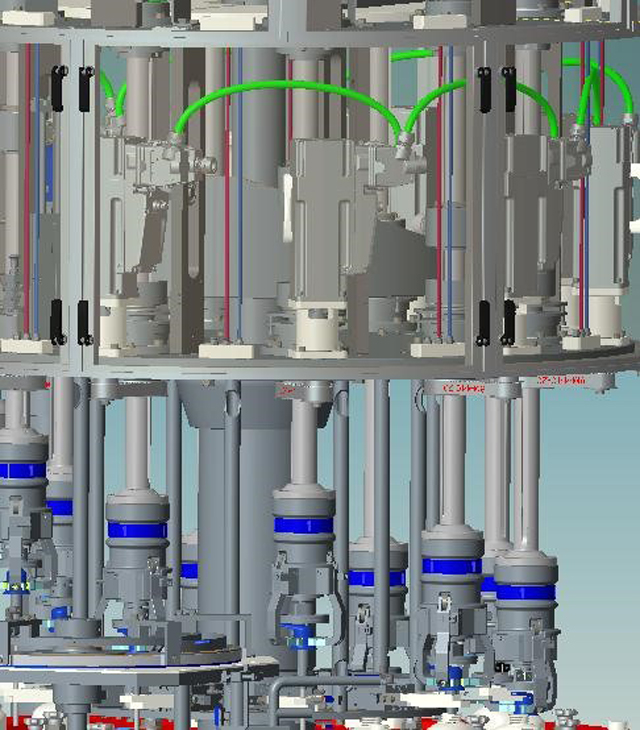

Nắp Servo:

Máy đóng nắp vặn sử dụng hệ thống truyền động Siemens, kết hợp hệ thống điều khiển và động cơ servo trong một hệ thống thống nhất siêu nhỏ gọn để có tính linh hoạt tối đa trong không gian tối thiểu và giảm 90% dây điện. Trong quá trình đóng nắp, động cơ servo có thể điều khiển chuyển động đường cong đóng nắp theo từng phần, đồng thời có thể đảm bảo quá trình phân đoạn trơn tru và thực hiện điều khiển mô-men xoắn đóng nắp kỹ thuật số, hoàn toàn vượt trội so với điều khiển mô-men xoắn ly hợp truyền thống.

Kiểm soát vòng kín bằng động cơ servo và chương trình trong suốt quá trình đóng nắp;
Tự động điều chỉnh lực đóng nắp cho đến khi đạt được mô-men xoắn cài đặt;
Nhờ khả năng điều khiển chính xác và linh hoạt của mô-đun truyền động chuyển động và chương trình, có thể loại bỏ ảnh hưởng của quán tính đầu đóng nắp và độ lệch của các bộ phận;
Có thể chuyển đổi mô-men xoắn giữa các sản phẩm khác nhau chỉ bằng cách thay đổi giá trị cài đặt của chương trình.

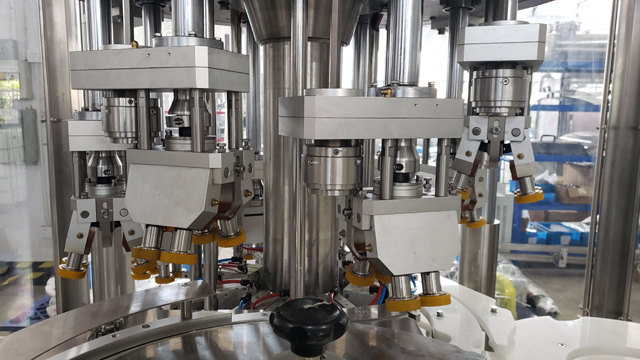

Lưu ý: Đối với máy đóng nắp 8 đầu dùng cho nắp cò súng, các đầu đóng nắp khác nhau:

Sử dụng bộ ly hợp nam châm vĩnh cửu để kiểm soát mô-men xoắn của nắp.

Trong quá trình đóng nắp, mô men xoắn được phân bổ đều đến bốn bánh xe
Thực hiện chuyển động không tương đối giữa bánh xe và nắp
Giữ nguyên vị trí giữa bánh xe và chai trong quá trình đóng nắp
Hệ thống kiểm soát mô-men xoắn có độ chính xác cao, giá trị mô-men xoắn ổn định và hợp lý

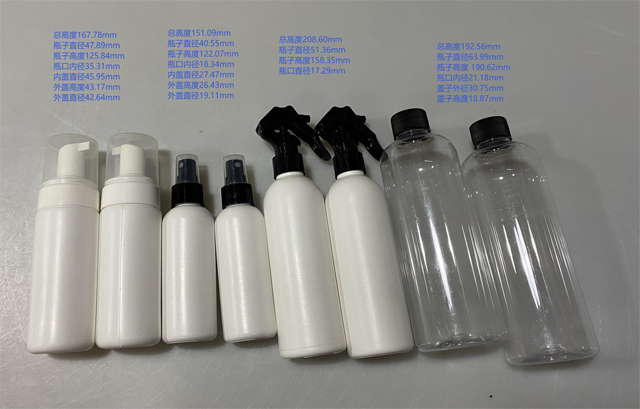

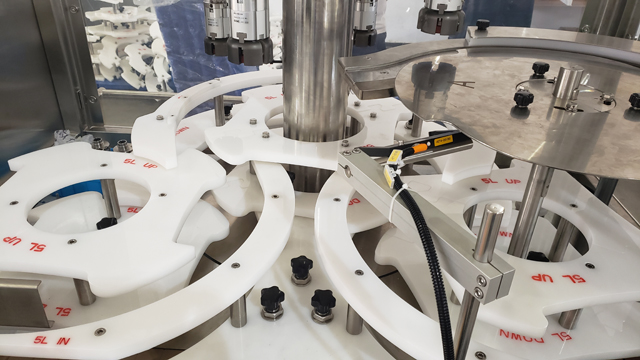

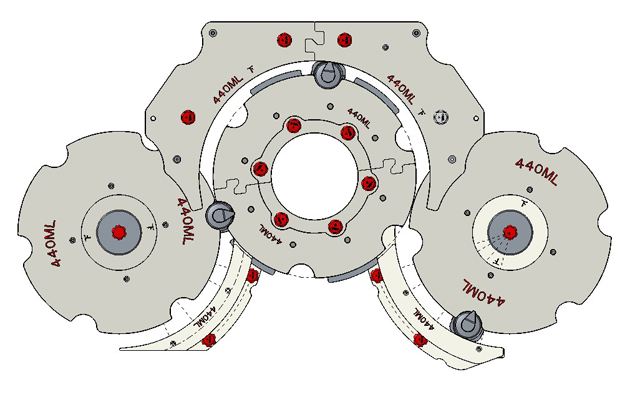

Thay đổi các sản phẩm khác nhau-Mẫu

Được làm bằng PP, thiết kế theo hình dạng chai, bề mặt nhẵn. Không chỉ có thể ổn định vị trí, ngăn ngừa chai bị trầy xước; và cho phép thay đổi nhanh chóng.

Đối với các thông số kỹ thuật khác nhau của sản phẩm, nó áp dụng thiết kế tháo lắp nhanh. Các mẫu được mã hóa màu để phân biệt giữa các thông số kỹ thuật khác nhau.

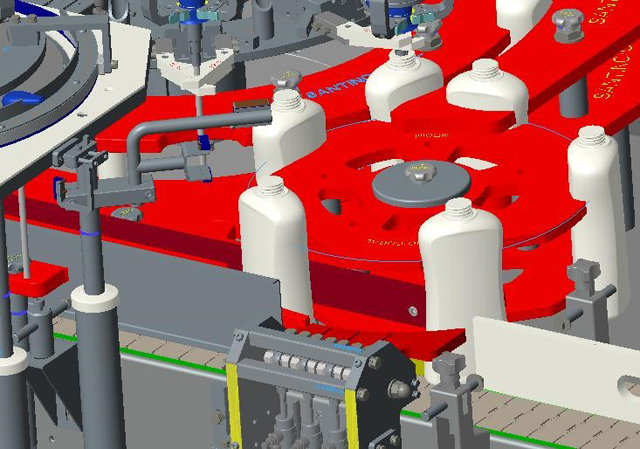

Hệ thống từ chối

Sau khi đóng nắp, lắp băng tải kép. Các sản phẩm đạt tiêu chuẩn thường được vận chuyển, các sản phẩm không đạt tiêu chuẩn (không có nắp, không có ống, nắp lắp sai) sẽ tự động được chia sang băng tải khác bằng xi lanh xoay. Khi xuất hiện khối chai, máy đóng nắp sẽ tự động dừng lại và sẽ khởi động lại khi sự cố được giải quyết.

Cửa an toàn

Tất cả các cửa đều được lắp công tắc giới hạn để đảm bảo máy dừng lại và gửi tín hiệu cảnh báo khi cửa mở. Tất cả các máy trong khu vực sản xuất có bảo vệ di động đều được khóa liên động điện để tắt hoàn toàn ổ đĩa chính và mạch điều khiển và dừng mọi chuyển động của máy ngay lập tức khi mở bảo vệ.

Thông số kỹ thuật chính

- Kích thước: 2000mm (chiều dài) * 1800mm (chiều rộng) * 2800mm (chiều cao)
- Đầu đóng nắp: 8 đầu
- Tỷ lệ đậu độc lập: 99%
- Tốc độ: 80bpm
- Điện áp: 220V-380v, 50-60HZ (Dựa trên yêu cầu)
- Tổng công suất: 5kw
- Nguồn không khí yêu cầu: Nguồn không khí sạch và ổn định 0,6Mpa
- Tiếng ồn khi chạy (decibel): ≦80 decibel
- Trọng lượng máy: 3,5 tấn
- Vật liệu máy Khung: thép cacbon gia công khung thép không gỉ;
- Nắp vặn tiếp xúc với nắp: polyurethane (PU);
- Cửa lưới: viền thép không gỉ, kính plexiglass; hộp điện: thép không gỉ;
- Kết nối và cố định các chi tiết cơ khí: thép cacbon, thép không gỉ, v.v.;
- Con dấu: cao su

Các thành phần kỹ thuật chính

Bộ điều khiển lập trình: Siemens
Màn hình cảm ứng: Siemens
Động cơ: Siemens
Người phá vỡ: Schneider
Bộ biến tần: Siemens
Nút: Schneider
Đèn báo động: Schmersal
Công tắc cửa an toàn: Schmersal
Cảm biến: SICK/IFM/LEUZE
Mô-đun từ xa: Fbox-WIFI (để giao tiếp tức thời và điều khiển từ xa)

Nếu các thương hiệu trên hết hàng, chúng tôi sẽ chọn các thương hiệu tương đương thay thế.

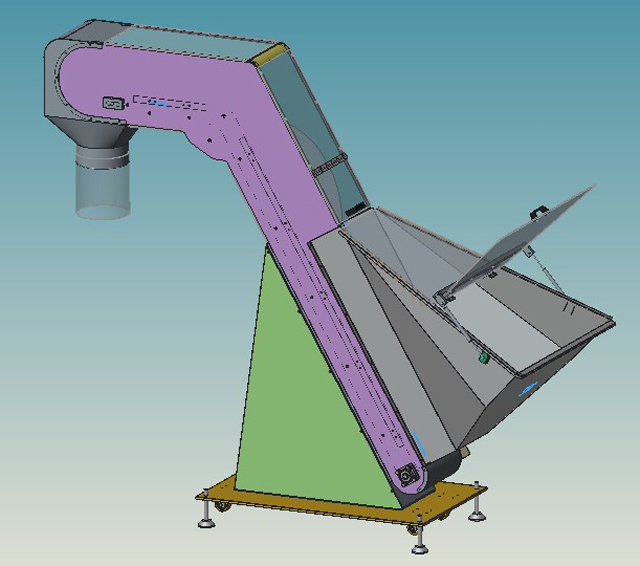

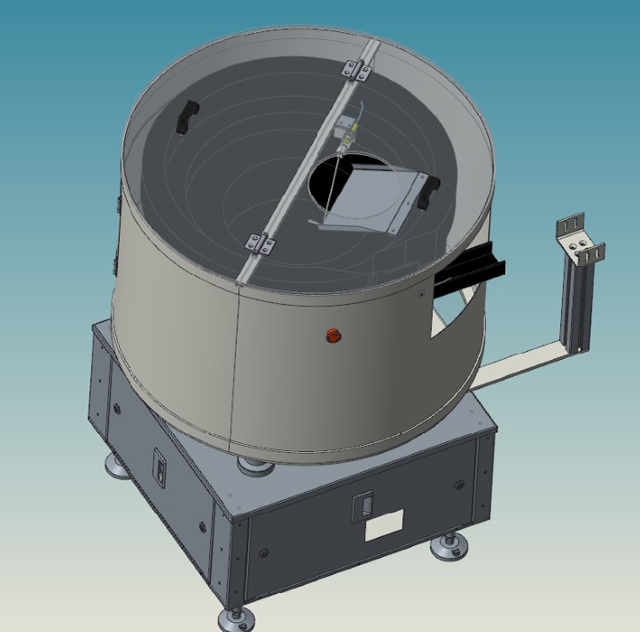

Máy nâng và giải mã nắp tự động

Là sắp xếp nắp phun hỗn loạn theo nguyên lý rung và nắp tròn theo tấm định vị. Nắp được đưa ra khỏi rãnh nắp theo thứ tự và máy đóng nắp được giữ bằng tấm phân phối.
Tốc độ của bộ giải mã được điều chỉnh tự động theo thang máy. Thang máy được kết nối với bộ giải mã và tự động điều khiển tốc độ gửi nắp, phù hợp với tốc độ toàn bộ dây chuyền.
Máy giải mã được điều khiển tự động thông qua giao diện máy đóng nắp, không cần điều chỉnh thủ công.
Các tham số có thể được lưu trữ.
Chuyển đổi nhanh chóng.
