Máy dán nhãn chai tròn vuông phẳng khí nén có bộ mã hóa

• Áp dụng chiều dài nhãn: 10 mm ~ 150 mm
• Áp dụng chiều rộng nhãn: 10 mm~150 mm
• Áp dụng đường kính bên trong cuộn giấy: 40mm hoặc 76mm
• Đường kính ngoài của cuộn giấy: φ≤250 mm
• Nhiệt độ trong nhà: -10° c ~40° c
• Độ ẩm trong nhà: 35~85﹪
• Nguồn điện: 220V, 50HZ
• Kích thước tổng thể: 550*550*650 (D*R*C)
• Cân nặng: 78kg

Hướng dẫn vận hành thiết bị trên máy dán nhãn cuộn:

Mẫu thiết bị：VK-T805

Tên: máy dán nhãn chai tròn và phẳng bán tự động

Hoàn cảnh vận hành máy dán nhãn lăn

1. Nghiêm cấm sử dụng thiết bị này trong các môi trường sau:

2. Đảm bảo ổ cắm điện và giao diện nguồn điện có thể tiếp xúc gần nhau, nếu không tiếp xúc lỏng lẻo có thể gây ra nguy cơ hỏa hoạn.

3. Không đặt vật nặng lên dây nguồn vì dây nguồn bị hỏng có thể gây ra điện giật hoặc nguy cơ hỏa hoạn.

4. Trước khi vệ sinh hoặc tra dầu chống gỉ, hãy nhớ rút dây nguồn ra khỏi thiết bị, nếu không sẽ có nguy cơ gây cháy nổ và hư hỏng thiết bị.

5. Không sử dụng ổ cắm điện lỏng lẻo hoặc bị hỏng, tránh nguy cơ điện giật và hỏa hoạn.

6. Sử dụng ổ cắm nối đất đúng cách, sử dụng ổ cắm không được nối đất đúng cách sẽ gây nguy cơ điện giật và hư hỏng thiết bị.

7. Không làm ướt tay khi chạm vào ổ cắm điện, nếu không sẽ có nguy cơ bị điện giật.

8. Khi sử dụng thiết bị di động, hãy đảm bảo dây nguồn được rút khỏi nguồn điện, nếu không sẽ có nguy cơ gây cháy nổ và hư hỏng thiết bị.

9. Sử dụng thiết bị đúng chuẩn điện áp/dòng điện, nếu không có điện áp/dòng điện phù hợp sẽ dẫn đến nguy cơ bị điện giật, cháy nổ hoặc hư hỏng thiết bị.

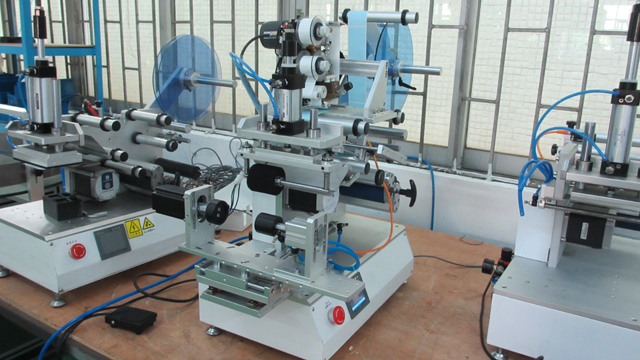

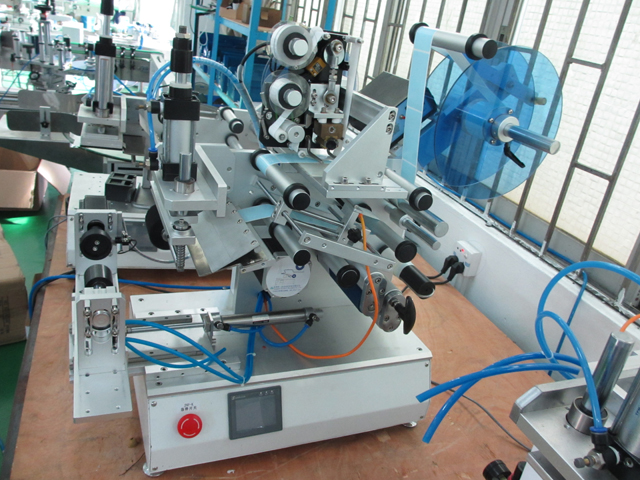

Máy dán nhãn VK-T805

Giới thiệu máy dán nhãn

Máy dán nhãn là máy tự động dán nhãn lên bề mặt sản phẩm, tên viết tắt của thiết bị tự động hóa, có thể thay thế việc dán nhãn thủ công, nâng cao hiệu quả và chất lượng sản xuất. Theo mức độ tự động hóa có thể chia thành máy dán nhãn thủ công, máy dán nhãn bán tự động và máy dán nhãn tự động; theo hình dạng sản phẩm có thể chia thành máy dán nhãn chai tròn, máy dán nhãn một phần xung quanh và máy dán nhãn chai hình dạng đặc biệt; theo nhãn và vị trí sản phẩm có thể chia thành máy dán nhãn dọc và ngang.

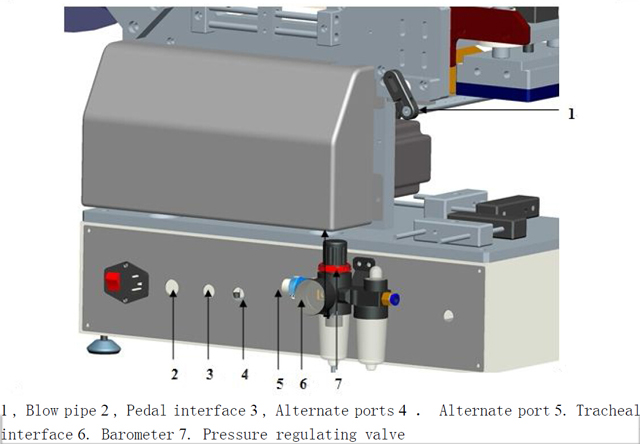

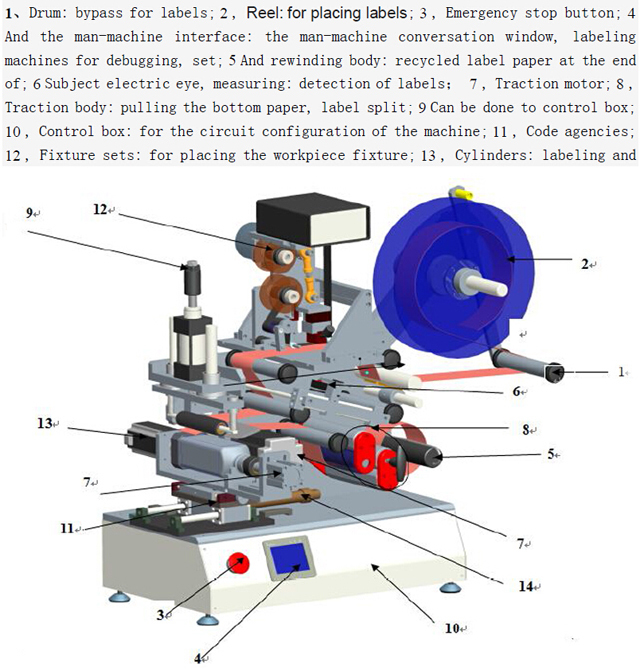

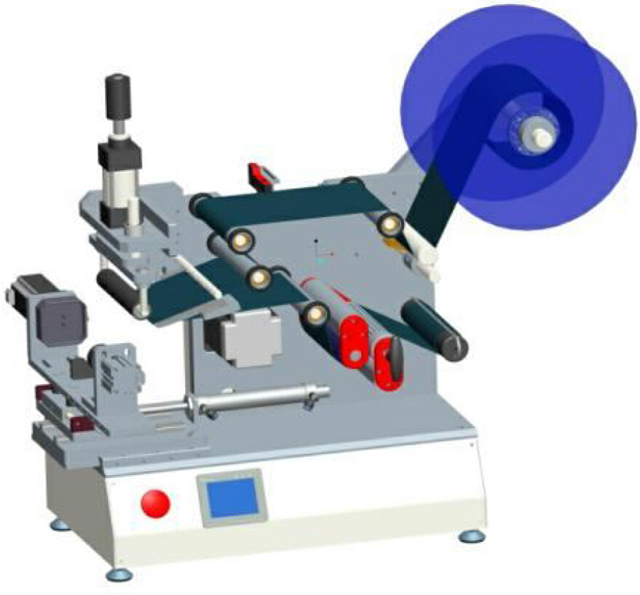

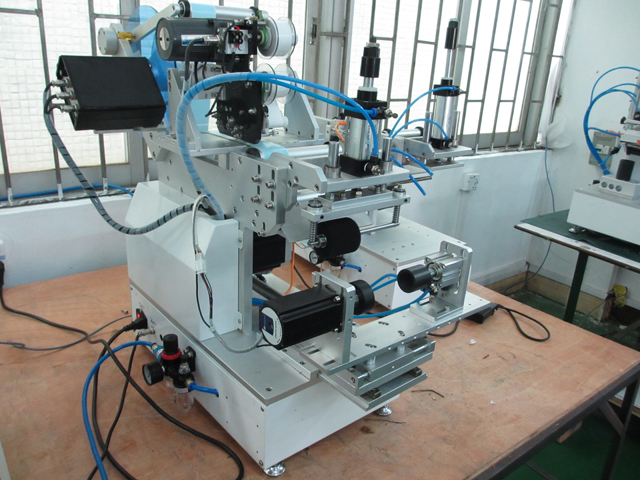

Giải thích bản vẽ trên model VK-T805:

Mặt sau của máy

Thông số kỹ thuật:

1. Áp dụng chiều dài nhãn: 10 mm ~ 150 mm

2. Áp dụng chiều rộng nhãn: 10 mm ~ 150 mm

3. Áp dụng đường kính bên trong của cuộn giấy: 40mm hoặc 76mm

4. Đường kính ngoài của cuộn giấy: φ≤250 mm

5. Nhiệt độ trong nhà: -10° c ~40° c

6. Độ ẩm trong nhà: 35~85﹪

7. Nguồn điện: 220V, 50HZ

8. Kích thước tổng thể: 550*550*650 (D*R*C)

9. Cân nặng: 78kg

Phạm vi của

1. Được sử dụng rộng rãi trong ngành thực phẩm, dược phẩm, mỹ phẩm, điện tử và các ngành công nghiệp khác.

2. Đối với sản phẩm bán thành phẩm hoặc thành phẩm in và dán nhãn bán tự động bề mặt hồ quang một phần.

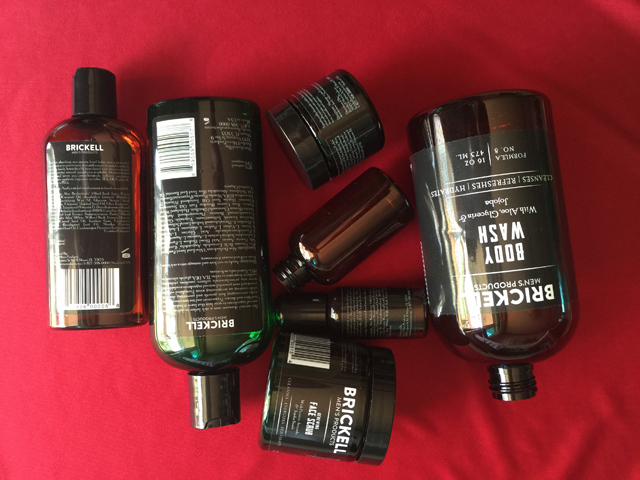

3. Có thể dán nhãn cả chai phẳng, tròn, bầu dục hoặc các hình dạng khác, xem hình ảnh mẫu bên dưới:

Lý thuyết dán nhãn

1. Hệ thống truyền động: động cơ được dẫn động bởi hệ thống truyền động đai thời gian và các cơ quan tiếp nhận, cung cấp động lực để tách nhãn, do đó đạt được việc tách và tái chế giấy ở cuối nhãn.

2. Hệ thống điều khiển: máy này sử dụng bộ điều khiển kết hợp điện và khí, mắt điện (cảm biến) và công tắc chân truyền tín hiệu nhận được đến PLC trong bộ xử lý trung tâm theo chương trình đã cài đặt để xử lý, do đó đạt được chức năng tước, hút, chỉnh sửa nhãn và đếm.

Quy trình hoạt động

Bật nguồn Cài đặt nhãn đã hiệu chỉnh bằng nhãn điều chỉnh mắt điện có thể điều chỉnh

Bật nguồn / Tắt máy

Bật nguồn:

1. Vệ sinh xung quanh máy, kiểm tra xem có hiện tượng lỏng lẻo không.

2. Dán nhãn và kết nối dây nguồn vào mặt sau của ổ cắm điện, đồng thời mở công tắc bên cạnh ổ cắm điện.

3. Kết nối đầu còn lại của dây nguồn vào ổ cắm AC, sử dụng điện áp 220V, 50Hz.

4. Bảng điều khiển chính công tắc dừng khẩn cấp mở

5. Đưa khí áp suất cao vào lỗ (và xác nhận công tắc mở)

Tắt máy:

1. Trong trường hợp sử dụng bình thường, bạn có thể cắm dây nguồn vào ổ cắm AC hoặc nhấn trực tiếp công tắc dừng khẩn cấp.

Chú ý!!!

2. Không cắm dây nguồn hoặc nguồn điện vào tay khi đang ướt, sẽ gây ra điện giật.

3. Không đặt vật nặng lên dây nguồn.

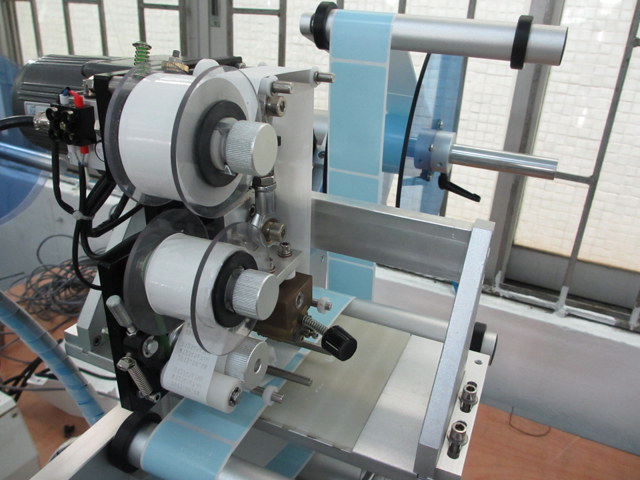

Kiểm tra điều chỉnh

1. Nhãn "1" xung quanh, tùy thuộc vào nhãn ở phía bên đó của thể tích, trong thể tích bên trong các bề mặt tuân theo phương pháp bỏ qua sơ đồ.

2. Thân kẹp "2", xung quanh phao thả lần đầu tiên, sau khi ấn lại một lần nữa.

3. Quan sát bằng mắt thường, quan sát trên nhãn sau số "5" tại Bảng bóc tách, nhãn được tách ra để ở vị trí các phần hiệu dụng của đầu hút, thể hiện ở hình trước, nếu không chính xác, nhãn cần được điều chỉnh thô.

4. Trong dịch vụ "3" và "4" giữa các thẻ để phát hiện mắt điện, xung quanh dài với nhãn phải được kiểm tra khi khe mắt ma thuật lỗ để kiểm tra mắt điện có thể phát hiện những thay đổi giữa nhãn và nhãn, mắt điện để biết thêm bộ xem phần "cài đặt mắt điện".

5. Sau khi kết thúc thân kéo "6", chúng ta phải tuân thủ nghiêm ngặt theo hình dạng "S" xung quanh luật và tay cầm "T" để đánh dấu chặt chẽ với trạng thái, nếu không sẽ khiến giá thầu không được phép hoặc không thể kéo đầu dây đai.

6. "7" dùng cho thân cuộn, trục và kẹp thép đen tròn dùng cho các hoạt động, đầu kẹp giấy.

Đã sửa

1. Sau khi hoàn tất các bước trên, trên bảng điều khiển nút "tự động/Thủ công" ở trạng thái "thủ công", hãy đảm bảo nguồn điện đã được kết nối và bật, sau đó nhấn công tắc "chạy chậm", kéo giấy dưới cùng khoảng 0,5 mét, được thiết kế để giấy dưới cùng được tự do và chính xác.

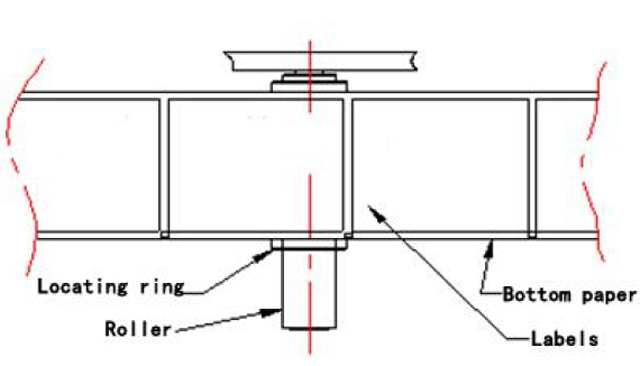

2. Khi tờ giấy dưới cùng tự động được hiệu chỉnh, chúng ta sẽ điều chỉnh tất cả các con lăn trên vòng tròn giới hạn, tham chiếu như hình minh họa trước đó, di chuyển vòng tròn giới hạn ở cả hai mặt của tờ giấy.

Di chuyển mắt điện

1. Trên bề mặt nút "Tự động / Thủ công" để "thủ công", sau đó nhấn công tắc "chạy", lần này bằng cách quan sát bằng mắt thường của Bảng bóc, để nhãn ra khỏi tấm dải 0 ~ 1mm Có thể.

2. Sau đó di chuyển nhãn kiểm tra bằng mắt điện, đặt giữa các thẻ và nhãn ở cuối tờ giấy, chú ý đèn kiểm tra mắt điện, khi mắt điện phát hiện di chuyển từ nhãn hoặc từ cuối tờ giấy nhãn, đèn sẽ chuyển đổi giữa bật và không bật.

Kích thước trong sơ đồ trên, đảm bảo đầu hút cách tấm dải 0,5~1 mm, bạn có thể nới lỏng các vít để điều chỉnh

Để bạn có thể đảm bảo chuyển đổi trơn tru đến đầu hút của vị trí nhãn. (Thông thường, vị trí này đã được điều chỉnh tốt)

Chú ý!!!

1. Xác nhận việc nhấn dây đai và thiết bị khóa đã được thiết lập lại, nếu không sẽ dẫn đến việc giá thầu không chính xác.

2. Kiểm tra xem mắt điện có hoạt động không, nếu không sẽ gây ra hiện tượng nhãn liên tục.

3. Kiểm tra hệ thống truyền động xem có bị kẹp không, nếu không sẽ không kéo được giấy ở phía dưới.

Bộ mắt ma thuật

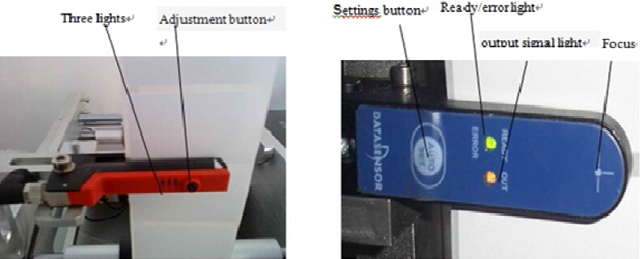

Đánh dấu mắt điện (ở đây chỉ nhằm mục đích minh họa và không có nghĩa là khách hàng đã mua cấu hình mô hình)

Bên trái cho Đức Dr dễ dàng ghi nhật ký GS-63 Mắt điện, bên phải cho Ý pedicle SR21-IR Mắt điện. Chúng thường được sử dụng để phát hiện nhãn. Đây là phương pháp điều chỉnh của chúng

1, Dr easy logging GS-63 Điều chỉnh mắt bằng điện:

Cơ sở: để xác định khoảng cách giữa các nhãn tùy thuộc vào độ dày. (Thông qua ánh sáng xuyên qua nơi không có nhãn và không có sự thâm nhập có nhãn để xác định) áp dụng cho một độ dày nhất định của nhãn giấy hoặc nhãn khác

Hướng dẫn sử dụng núm vặn: Đèn xanh: đèn nguồn

Đèn vàng: để nhận biết đèn trạng thái (Đèn vàng sáng, có tín hiệu đầu ra)

Nút điều chỉnh: được điều chỉnh để phát hiện nhãn có cài đặt khác nhau

Trước hết các nhãn qua mắt thần như sơ đồ sau: Nếu bạn kéo nhãn, đèn vàng ở khe hở giữa nhãn và nhãn sáng, có nhãn tắt, bạn không thể đặt lại, bạn có thể sử dụng trực tiếp. Khi đèn vàng đặc hoặc thường bị vỏ máy phát ra, bạn cần đặt lại mắt điện. Thiết lập như sau: đầu tiên, các nhãn hiển thị qua mắt thần của máng hình chữ U, có nhãn được đặt mắt điện bên trong khe, nhấn và giữ nút điều chỉnh trong 3 giây, bạn có thể thấy mắt điện nhấp nháy đèn vàng, sau đó nhả nút, nơi không có nhãn (chỉ có nhãn cuối giấy) được đặt trong khe mắt thần, nhấn và giữ nút điều chỉnh trong 8 giây, sau đó nhả nút tại thời điểm này, Thiết lập hoàn tất. Mắt điện kéo nhãn vào bể, bạn có thể thấy có nhãn đèn vàng tắt, khoảng cách giữa các văn phòng trong nhãn với nhãn, đèn vàng sáng.

Italy pedicle SR21-IR Điều chỉnh mắt bằng điện:

Thuộc về mắt điện Groove, thông qua lượng ánh sáng xuyên qua sức mạnh phân biệt không có nhãn, áp dụng vật liệu giấy và vật liệu nhãn ở cuối nhãn khác nhau.

Nguyên lý phát hiện, chùm tia sáng bắn ra từ mắt điện Groove, tiếp nhận ở phía bên kia, khi nhãn trung gian nhận được lượng ánh sáng thay đổi, bằng cách thiết lập ngưỡng, không có nhãn nào để nhận dạng.

Phương pháp thiết lập

1) Khi "sẵn sàng" Khi đèn, nhãn tập trung mắt điện ở giữa, kéo các thẻ qua lại, chẳng hạn như thay đổi tín hiệu đầu ra, mắt điện đang trong tình trạng hoạt động, có thể sử dụng trực tiếp.

2) Nhấn nhanh nút Thiết lập tự động, đèn xanh và vàng, tín hiệu trung bình bắt mắt, nhãn không thể tháo rời tại thời điểm này, cho đến khi đèn xanh nhấp nháy nhanh.

3) Khi đèn xanh nhấp nháy khi phương tiện truyền thông vào vị trí thứ hai để lấy nét bằng mắt ma thuật.

4) Nhấn nhanh "AUTO SET". Đèn xanh tắt. Mắt điện tử bắt tín hiệu phương tiện loại thứ hai, nhãn không thể tháo rời tại thời điểm này cho đến khi đèn xanh vẫn sáng.

5) Di chuyển nhãn, trong hai phân tích phương tiện cục bộ, tín hiệu đầu ra sáng, thiết lập mắt ma thuật.

6) "SẴN SÀNG" Rắn, mắt ma thuật để sử dụng một vật thể, bạn có thể chuyển đổi hai phương tiện.

Điều chỉnh vị trí nhãn

1. Đầu tiên, thùng chứa ở hình "C", sau đó cố gắng bám vào các vị trí trạm quan sát và điều chỉnh các hoạt động "A" và "B" của khối Văn phòng, điều chỉnh đến vị trí thích hợp.

2. Sau khi điều chỉnh phù hợp, cần cố định các ốc vít của ghế hoạt động để không bị lỏng.

3. D Mắt điện thử nghiệm tích hợp, dùng để thử nghiệm sản phẩm miễn phí. Thông qua hộp trở lại bàn đạp / Trạng thái khởi động của vật thể được đo để điều chỉnh máy dán nhãn.

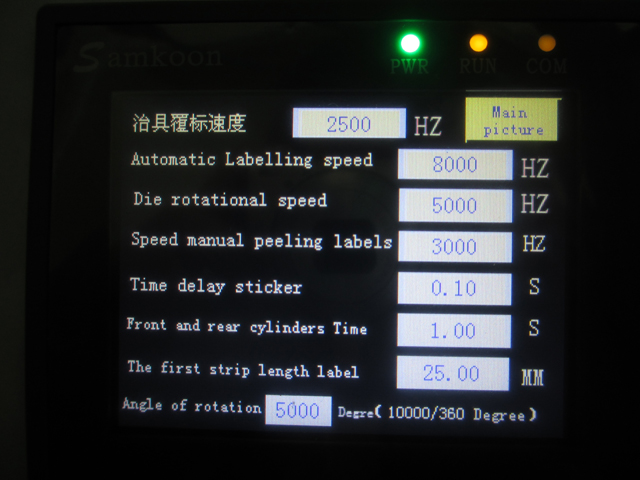

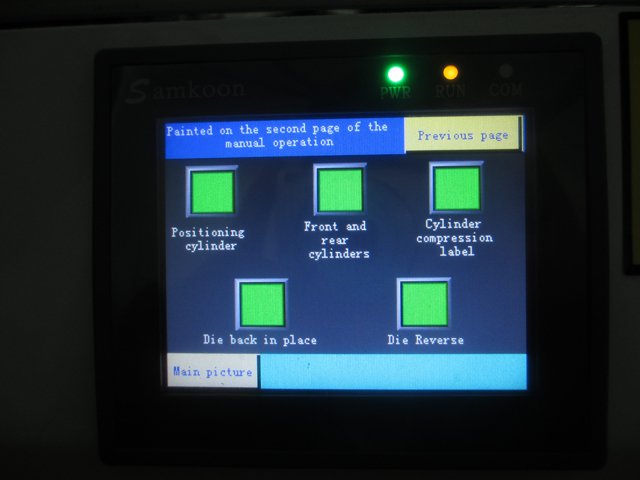

Vận hành thủ công

1. Trước hết bạn muốn "Chuyển đổi thủ công/tự động" trong hướng dẫn, sau đó kết hợp với "chuyển đổi" để sử dụng.

2. Thao tác thủ công được sử dụng khi gỡ lỗi, để có nhãn chính xác

Hành động tự động

1. Trước hết, bạn muốn "Chuyển đổi thủ công/tự động" ở trạng thái tự động, sau đó kết hợp với "công tắc chân".

2. Các hành động tự động được sử dụng khi gỡ lỗi, bao gồm các hành động được đánh dấu và gắn nhãn.

Đo lường sự điều chỉnh mắt điện:

1. Mắt điện FX-301 Series được kết nối đúng cách:

Mắt thần phải đảm bảo lắp đặt đúng phép đo có thể sử dụng, phương pháp kết nối phải kết nối như trong hình sau, "vào" đường màu đen liên tục "ra" ngay cả đường màu bạc.

2. Nguyên lý phát hiện bằng mắt điện:

Mắt điện theo lượng phản xạ ánh sáng để phân biệt vật thể. Mắt điện phát ra ánh sáng vật thể, vật thể sẽ phản xạ một lượng ánh sáng nhất định trở lại mắt, khi vật thể phản xạ lượng ánh sáng đạt đến giá trị cài đặt, tín hiệu mắt điện thay đổi, nó báo hiệu cho hệ thống điều khiển.

3. Chuyển đổi trạng thái:

Nút "Chế độ/hủy", đèn xanh ở các nút "chạy", "dạy", "ADJ", "L/D", "HẸN GIỜ", "PRO" chuyển đổi giữa nhiều tài liệu, chỉ ra trạng thái làm việc khác nhau.

• “Run” tượng trưng cho sự chạy của Nhà nước;
• Trạng thái giảng dạy “Dạy”;
• “ADJ” để điều chỉnh trạng thái;
• "L/D" để nâng trạng thái tín hiệu;
• Nút "ĐẨY" xuống để xác nhận, chuyển đổi trái-phải để tinh chỉnh chức năng.

4. Bộ mắt ma thuật:

4.1 Trong trường hợp không có sản phẩm trên máy trạm, hãy mở bộ khuếch đại mắt điện có nắp trong suốt, nhấn phím "mode/cancel", chuyển đến tài liệu "dạy", hộp kỹ thuật số hiển thị một giá trị, giá trị này sẽ là tín hiệu trống, độ ổn định số, theo "PUSH" để xác nhận.

4.2 Sau đó đặt sản phẩm lên trạm dán nhãn, đóng vị trí bên trái, quan sát vị trí, bằng cách điều chỉnh vị trí thanh vị trí để chạm tới vị trí nhãn trên sản phẩm.

4.3 Vị trí nhãn khi điều chỉnh. Có thể thấy hộp kỹ thuật số hiển thị giá trị số, giá trị này là khi sản phẩm được phát hiện tín hiệu, chẳng hạn như "1900", ổn định, nhấp vào "PUSH" để xác nhận. Khi hoàn tất, hộp hiển thị kỹ thuật số hiển thị các mẹo GOOD. (Bạn có thể nhấn "mode/cancel" để quay lại "run" có thể là một running)

4.4 Chuyển đến tài liệu "ADJ", hiển thị hộp hiển thị số = tín hiệu trống (nhịp tim - tín hiệu trống) / 2, giá trị mặc định của hệ thống cho ngưỡng, giá trị tín hiệu lớn hơn giá trị tới hạn, mặc định là đối tượng, nhỏ hơn giá trị tới hạn, mặc định là không có đối tượng. Tín hiệu phản hồi đến PLC, đưa ra chỉ thị thích hợp. Ngưỡng có thể được điều chỉnh thông qua nút chuyển đổi trái-phải "PUSH" các phím trái và phải, tăng hoặc giảm giá trị, thay đổi ngưỡng. (Thông thường không yêu cầu điều chỉnh) sau đó nhấn "PUSH" để xác nhận.

4.5 Phím "Chế độ/Hủy" trở lại trạng thái "chạy" đang chạy. (Sau khi Thiết lập hoàn tất để trở về trạng thái đang chạy "chạy")

4.6 Đóng nắp trong suốt, đặt một đầu.

4.7 Khi sản phẩm được đặt vào trạm dán nhãn, mắt điện tử trên tín hiệu đo được phát hiện, phản hồi về PLC, PLC đưa ra chỉ thị, máy dán nhãn bắt đầu các bộ phận liên quan đến công việc của mình.

Các thành phần điều khiển điện tử

Hệ thống điều khiển

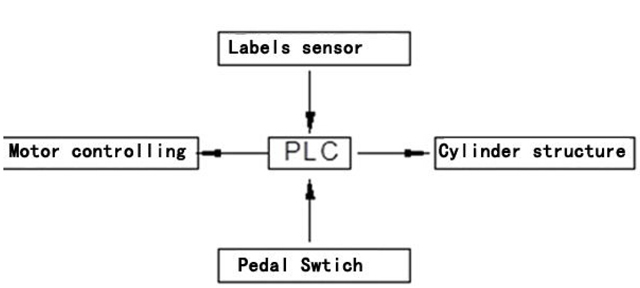

Nguyên lý: Máy dán nhãn dựa trên PLC, nhận tín hiệu và điều khiển hệ thống. Như hình trên, khi "công tắc chân" được đạp, công tắc chân sẽ khởi động tín hiệu để gửi đến PLC, và PLC sẽ xử lý theo chương trình đã đặt, sau đó khởi động "hệ thống điều khiển động cơ" để thực hiện quá trình tước và nạp nhãn. Đồng thời, "cảm biến vị trí nhãn" (còn gọi là mắt điện đo nhãn) sẽ luôn chú ý đến khoảng cách nhãn di chuyển. Khi nhập khoảng cách để cập nhật nhãn, "cảm biến vị trí nhãn" sẽ ngay lập tức gửi tín hiệu đến PLC. Tương tự như vậy, PLC sẽ xử lý theo chương trình đã đặt, và "hệ thống điều khiển động cơ" sẽ gửi tín hiệu dừng và khởi động máy hút nhãn và hệ thống dán nhãn để hoàn tất việc tước và dán nhãn.

Lỗi thường gặp và loại trừ

Vị trí ghi nhãn không ổn định

1. Thiết bị chịu áp lực có thể không chặt, dẫn đến dấu hiệu lỏng lẻo, kiểm tra bằng mắt điện không chính xác.

2. Thân kéo bị trượt hoặc không chặt, làm cho giấy ở phía dưới bị trơn trượt.

3. Tạo hình hoặc định vị để dính.

Mua mang về

1. Thiết bị đai áp suất quá chặt, gây ra hiện tượng mất dấu, giảm áp suất.

2. Trong hoạt động tự động được đánh dấu bằng không có độ lệch chỉnh lưu và chỉnh lưu trở lại.

Chất lượng nhãn không tốt, có bọt khí hoặc nếp nhăn

1. Nhãn có thể quá mỏng, luật hút dính không áp dụng cho nhãn trong suốt, mỏng và mềm

Thiết bị không có phản ứng

1. Kiểm tra đường dây điện xem có vấn đề gì không.

2. Xác nhận ổ cắm truyền động bên cạnh cầu chì còn nguyên vẹn, chẳng hạn như bị cháy, hãy thay thế

3. Có thể hộp lỏng dây điện bên trong, sửa chữa chuyên nghiệp

Nhãn giấy ở cuối vết nứt thông thường

1. Thiết bị đai áp suất quá chặt, gây ra hiện tượng mất dấu, giảm áp suất.

2. Có thể ghi nhãn ở phần cuối của giấy kém chất lượng hoặc sâu trong răng

Đầu hút bị hỏng hoặc trục trặc, xảy ra hành vi không đúng nhãn

1. Lỗ đầu hút bị tắc, gây ra lực hút không đủ (đảm bảo áp suất ở mức 0,7Mpa trở lên)

2. Hướng thổi của ống thổi không đúng, có thể điều chỉnh bằng cách di chuyển và xoay hướng

3. Trường hợp không có nắp nhãn, có lớp keo dán trong suốt, giảm thiểu tình trạng mất lực hút

Nhãn liên tục

Mắt điện không được thiết lập tốt, phải thiết lập lại mắt điện

Bộ sưu tập vật liệu giấy tái chế ở cuối lỏng lẻo

Hầu hết là do dây curoa truyền động bị lão hóa, hãy thay dây curoa mới.

Làm nhãn

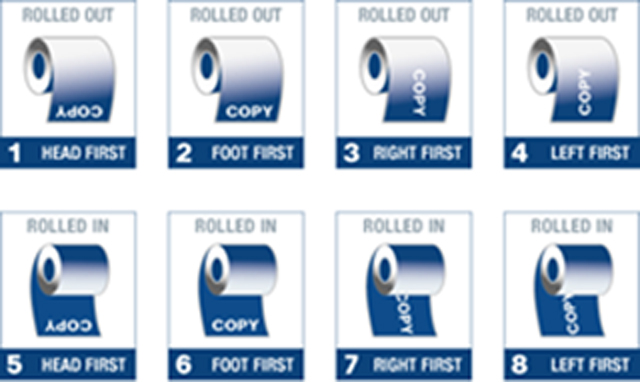

1. Khi tạo nhãn, hãy lưu ý hướng xung quanh phao.

2. Đảm bảo mắt thần phát hiện lỗ vật liệu lạ, đục lỗ giấy không thể để qua đêm, nếu không mắt điện không nhận dạng được, gây ra tình trạng nhãn trùng lặp.

3. Đảm bảo nhãn và giấy bên dưới tách ra một cách trơn tru.

Bảo trì thường xuyên

1. Trong quá trình sử dụng bình thường, thiết bị có thể được kiểm tra thường xuyên.

2. Thiết bị kiểm soát bụi và xử lý chống gỉ định kỳ.

3. Không sử dụng trong thời gian dài, hãy ngắt nguồn điện và tiến hành bảo trì.

Phụ lục

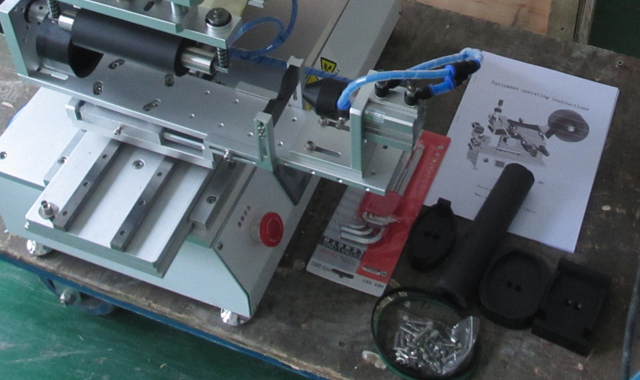

Phụ kiện tiêu chuẩn kèm theo nhãn này: hướng dẫn sử dụng, cờ lê lục giác, tua vít điều chỉnh mắt điện.

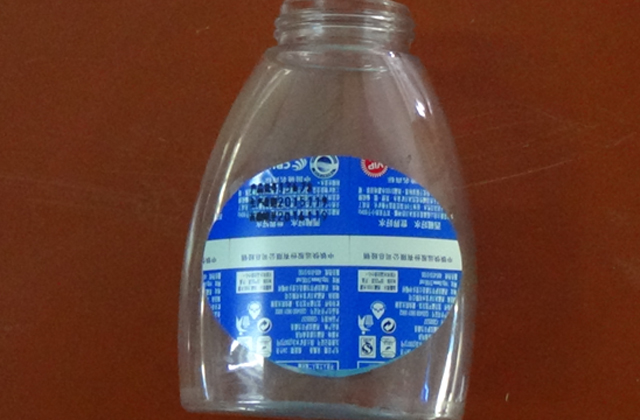

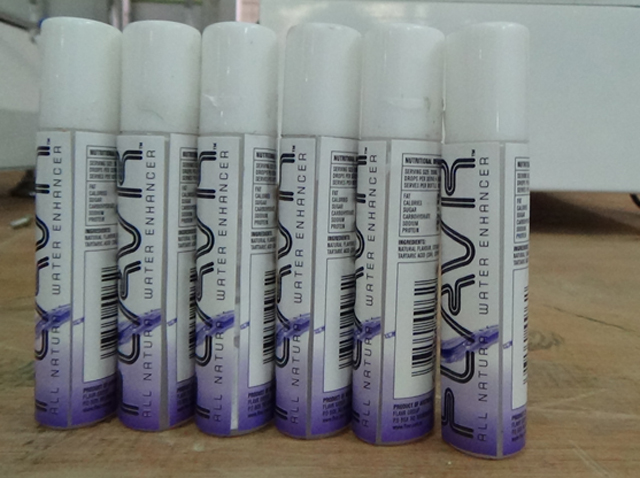

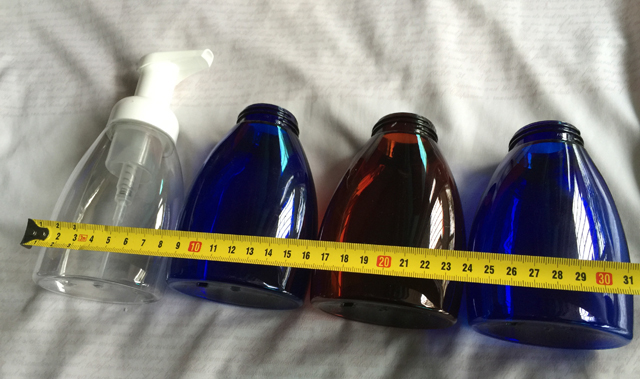

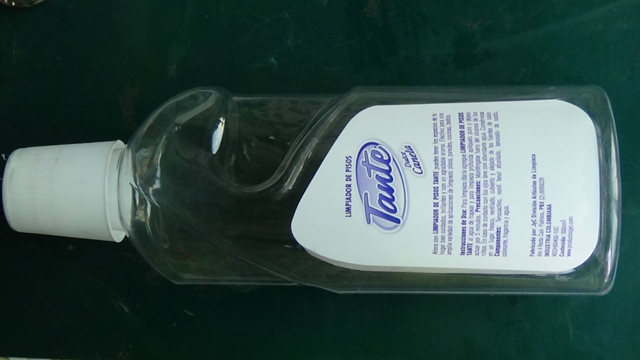

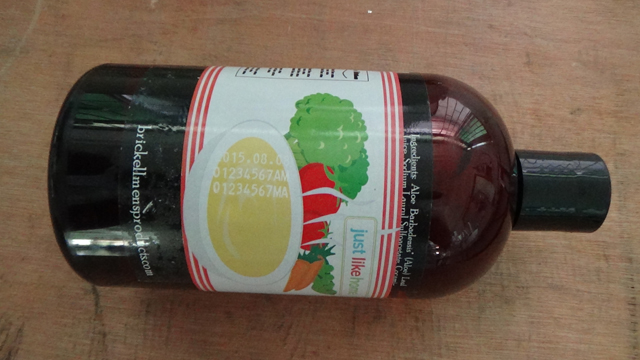

Mẫu nhãn cho các hình dạng chai khác nhau:
