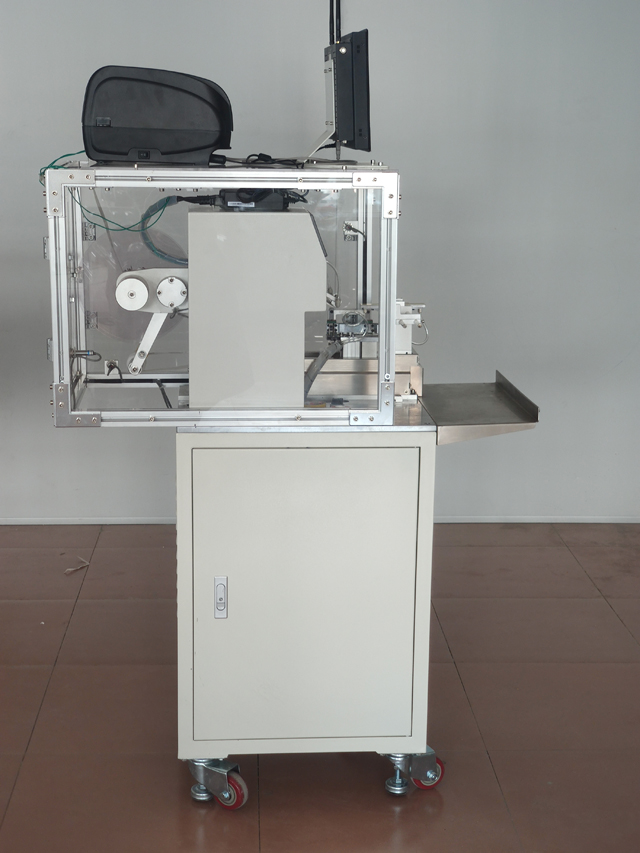

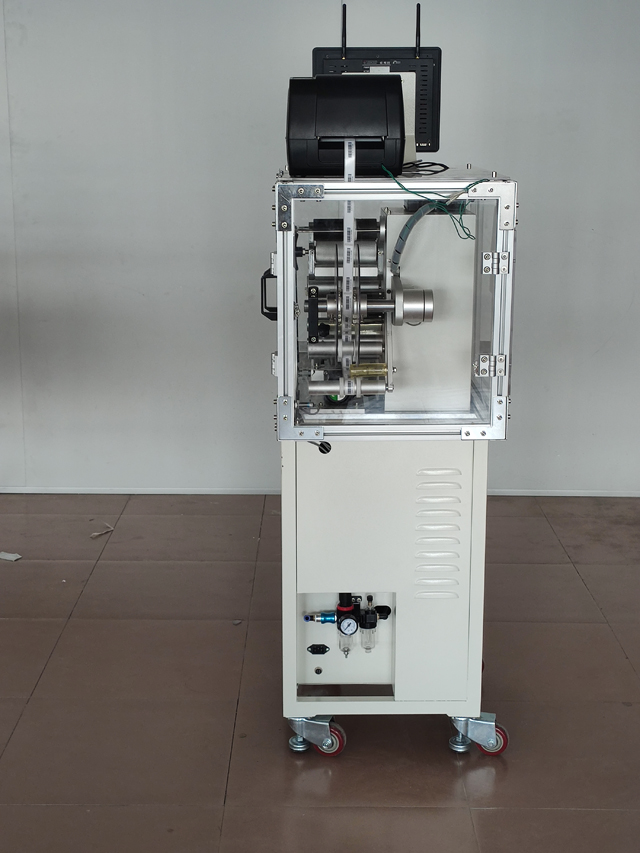

Máy dán nhãn gấp in nhãn cáp bán tự động

Máy dán nhãn gấp in nhãn dán dây cáp bán tự động

Mẫu: VK-T807
Độ chính xác ghi nhãn: ±0,2mm;
Tốc độ dán nhãn: 1500-1800pcs/H
Đường kính dây nhỏ Loại: Tốc độ 2000p Pcs/H
Kích thước sản phẩm áp dụng: Loại cơ bản: Đường kính: 6~15mm
Loại đường kính nhỏ: 1~5mm
Loại đường kính lớn: Hơn 15mm cần được tùy chỉnh
Kích thước nhãn áp dụng: Chiều dài: 25~210mm Sản phẩm nằm ngoài phạm vi này cần được tùy chỉnh Chiều rộng: 10~65mm
Kích thước tổng thể: 850*650*1300 Chiều dài × Chiều rộng × Chiều cao, Nhãn dài sẽ làm tăng chiều rộng
Nguồn điện phù hợp: 220v/50hz;
Tổng trọng lượng: 128 Kg.

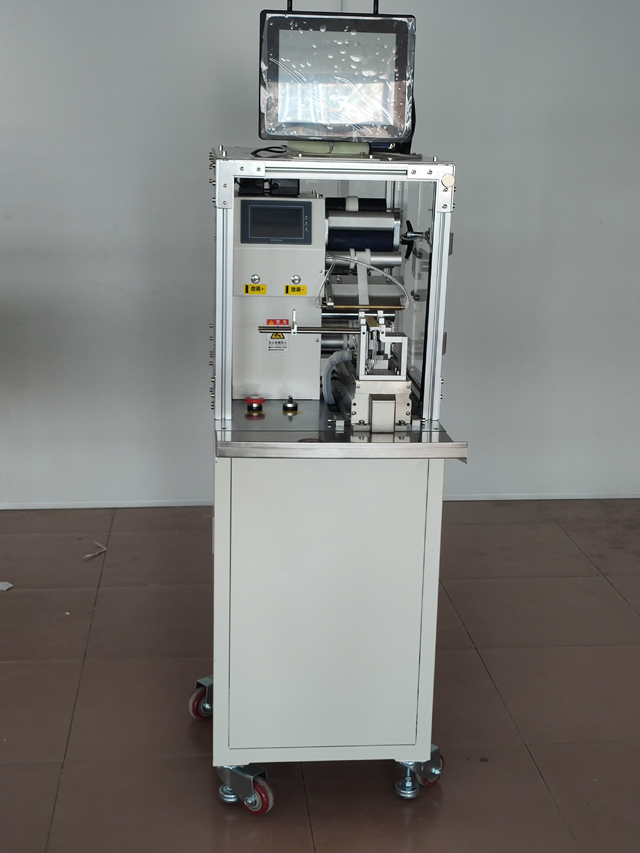

Máy mã hóa Qr với bộ phận máy in thời gian thực

Các thông số kỹ thuật của mô hình tiêu chuẩn, các yêu cầu và chức năng đặc biệt khác đều có thể được tùy chỉnh.

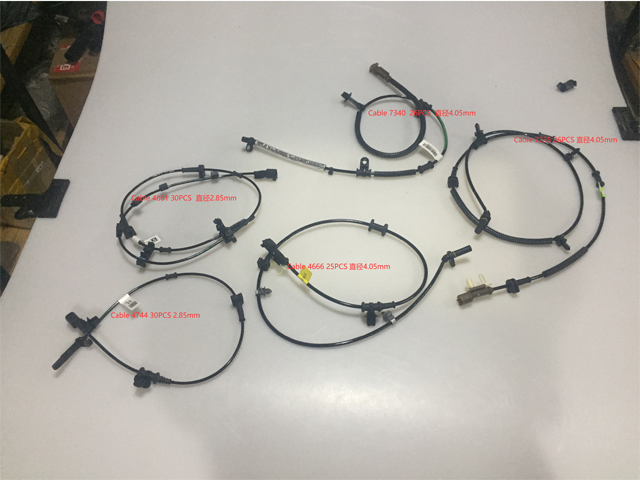

Có thể sử dụng để gấp nhãn trên tất cả các loại dây và cáp, chẳng hạn như đường dây điện, cáp ngoại vi máy tính, cáp cảm biến điện tử, cáp tai nghe, đường dây điện, đường dây cáp quang, đường dây cáp, cáp ống, cáp USB, cáp fax/máy in, v.v.

Áp dụng cho nhiều loại sản phẩm có kích thước khác nhau, dễ dàng điều chỉnh và thay thế các sản phẩm khác nhau.

Quy trình hoạt động:

Nguyên tắc cốt lõi: Cảm biến phát hiện sản phẩm đi qua, gửi tín hiệu trở lại hệ thống điều khiển dán nhãn, tín hiệu được xử lý thông qua bộ xử lý PLC, đưa nhãn đến vị trí sản phẩm được cài đặt trước vào thời điểm thích hợp, khi sản phẩm chảy qua cơ cấu phủ, nhãn sẽ được phủ kín, quá trình dán nhãn hoàn tất.

Thủ tục: Đưa sản phẩm vào -> Phát hiện sản phẩm (tự động) -> dán nhãn (tự động) -> Phủ (tự động) -> thu thập sản phẩm đã dán nhãn.

Đặc trưng

Phạm vi ứng dụng rộng rãi, phù hợp với các sản phẩm có thông số kỹ thuật khác nhau;

Sử dụng thuận tiện, phạm vi điều chỉnh rộng, dán nhãn trên các sản phẩm có thông số kỹ thuật khác nhau.

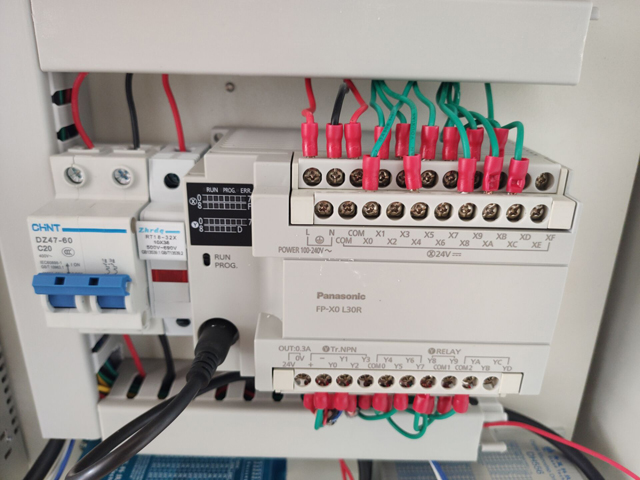

Độ ổn định cao, hệ thống điều khiển điện tử tiên tiến bao gồm mắt điện nhãn hiệu Panasonic PLC Đức, thiết bị hỗ trợ 7 × hoạt động 24 giờ;

Phạm vi ứng dụng:

Nhãn áp dụng: nhãn/màng tự dính, mã giám sát điện tử, mã vạch, v.v.

Ứng dụng: sản phẩm nhãn gấp có độ chính xác cao, đa thông số kỹ thuật, dây và cáp.

Ngành công nghiệp áp dụng: Được sử dụng rộng rãi trong ngành điện tử, dây điện, cáp và các ngành công nghiệp khác.

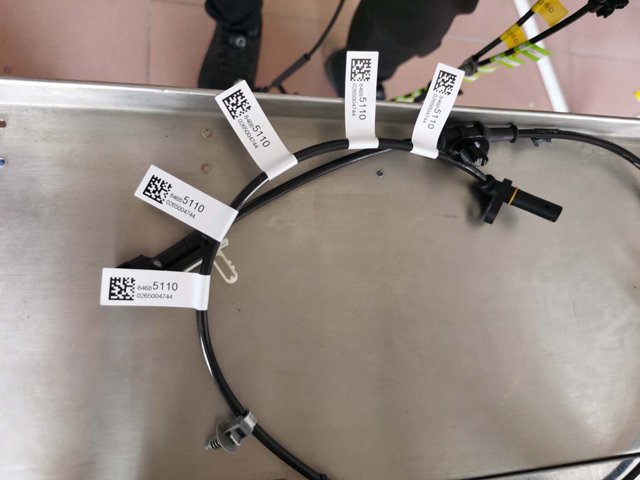

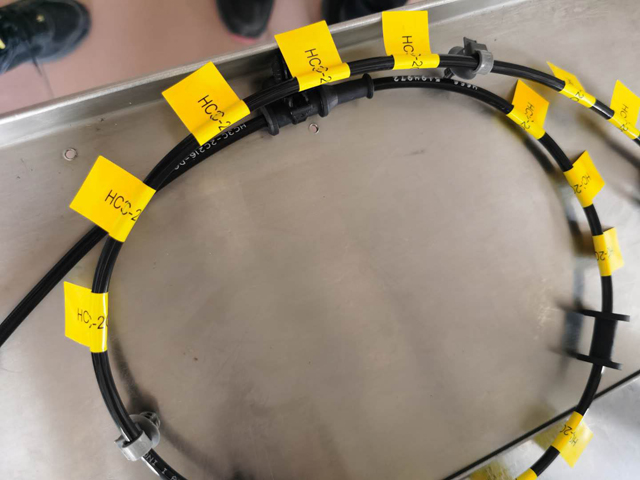

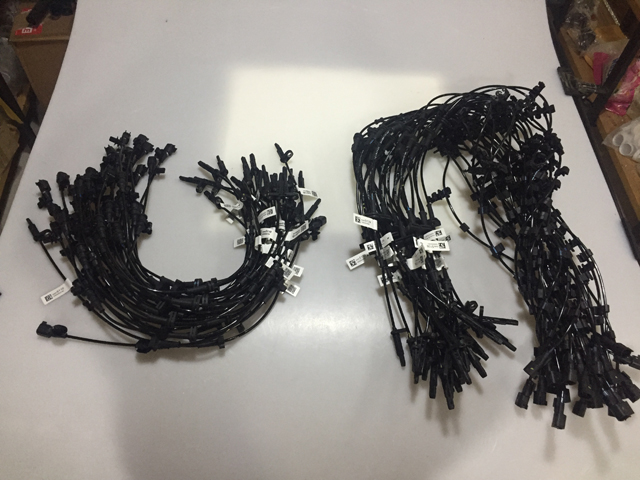

Ứng dụng: dán nhãn dây điện, dán nhãn thiết bị ngoại vi máy tính, cáp USB, v.v.

Thiết bị gấp có thể điều chỉnh, phạm vi sản phẩm không có thể tùy chỉnh theo mẫu của khách hàng.

Cách vận hành máy dán nhãn?

Vui lòng xác nhận điện áp nguồn điện (ac220v), áp suất không khí 4-6kgf và nguồn điện bên ngoài phải có nối đất đáng tin cậy trước khi vận hành.

Nguồn điện.

Không chặn lỗ làm mát của khung máy.

Những người không chuyên nghiệp tuyệt đối không được mở khung xe.

Phạm vi hoạt động của tiếp xúc cơ thể bị nghiêm cấm khi vận hành thiết bị.

Khi thiết bị hỏng, trước tiên phải đóng công tắc nguồn và nghiêm cấm bảo trì bằng điện.

Máy được sử dụng để gấp và dán nhãn dây điện và thanh tròn.

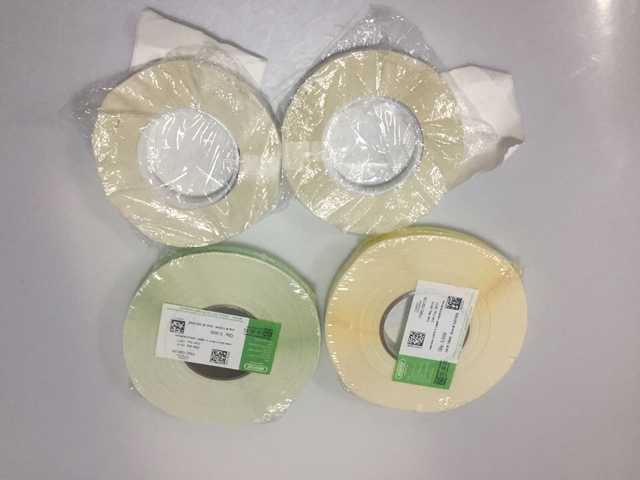

Thông số nhãn áp dụng: đường kính trong của cuộn nhãn 76mm và đường kính ngoài tối đa 240mm; (các thông số kỹ thuật khác cần được cố định). Chất liệu nhãn: PVC, PET, vải, giấy, v.v.; thông số kỹ thuật nhãn: theo máy cụ thể

Độ chính xác ghi nhãn: = 0,2mm;

Công suất: 1500 chiếc/giờ;

Kích thước bên ngoài: 630*740*1040 mm (dài*rộng*cao);

Trọng lượng máy: khoảng 86kg;

Dây nịt áp dụng: theo máy cụ thể

Mô tả hoạt động

Cài đặt:

Di chuyển thiết bị đến vị trí lắp đặt cần thiết.

Đạp phanh bánh xe vạn năng và cố định bánh xe vạn năng để làm cho nó trơn tru.

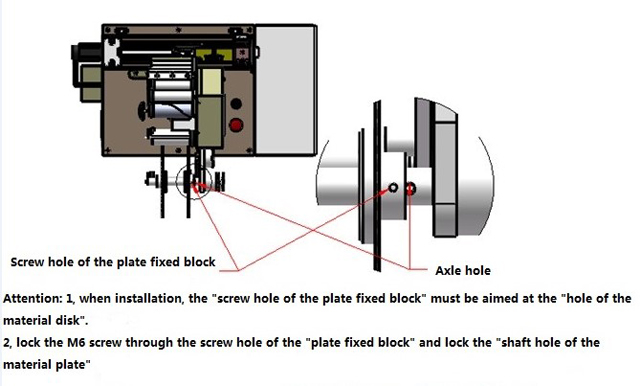

Tấm chắn nhãn: khi lắp đặt, chúng ta phải cố định "lỗ vít của khối cố định đĩa" vào "lỗ trục vật liệu", và vặn vít m6 qua lỗ vít của khối cố định vật liệu và khóa vào lỗ trục của khay vật liệu.

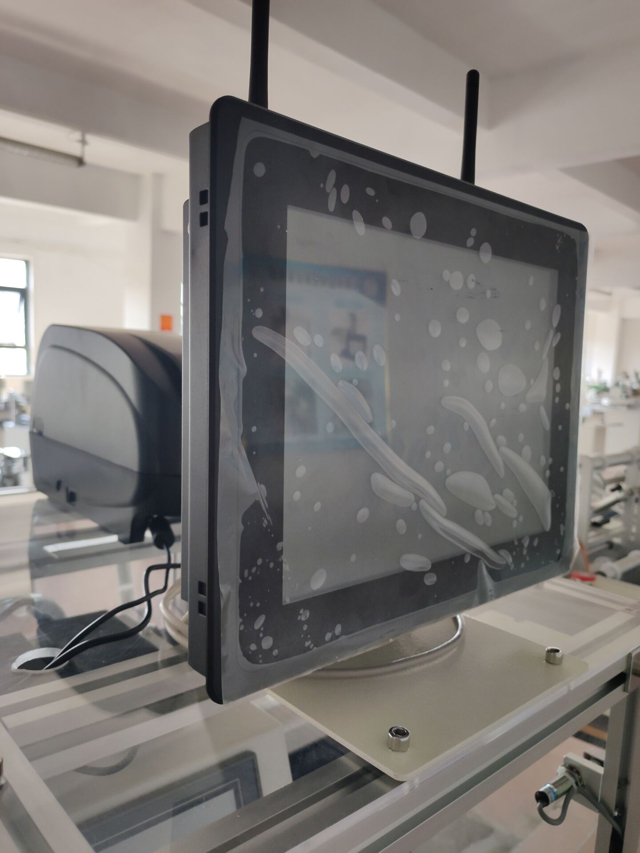

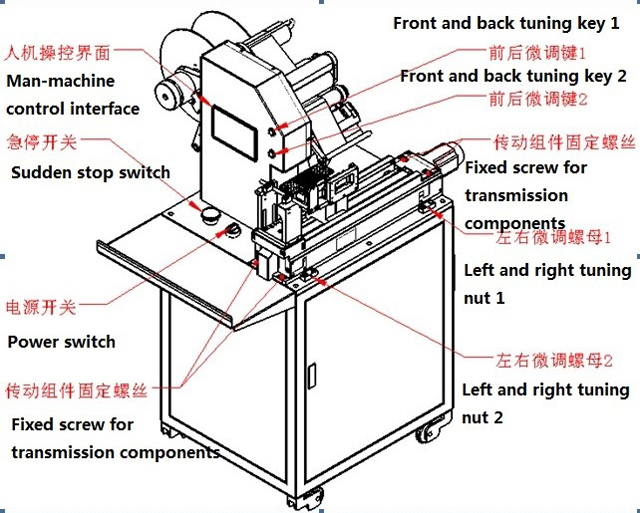

Thiết bị xuất hiện, các bộ phận quan trọng và giao diện điều khiển người-máy

Các phần quan trọng.

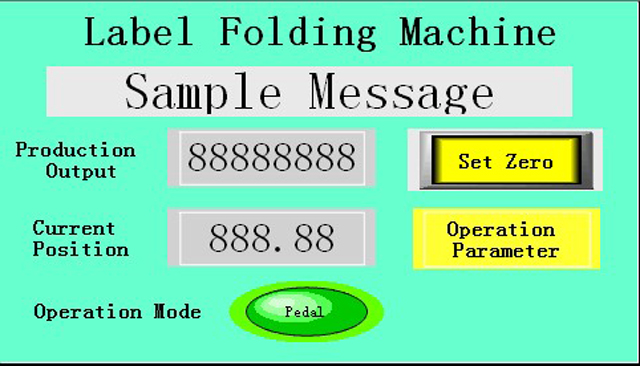

Hình ảnh chính.

Đầu ra: đếm dung lượng, nhấn phím "output zero" để về 0;

Vị trí hiện tại: hiển thị khoảng cách vị trí thời gian thực của chế độ trượt của mô-đun truyền nhãn, đơn vị mm;

Chế độ hoạt động có hai loại là "tự động" và "bước chân".

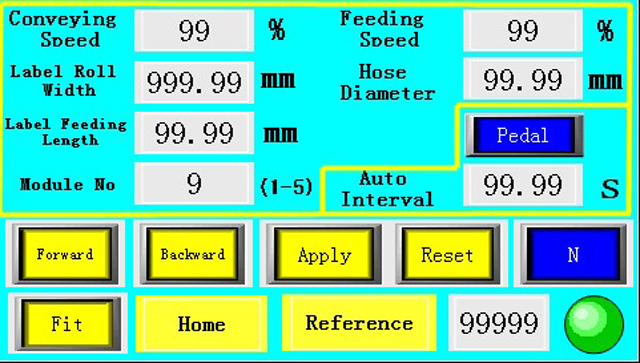

Tham số người dùng

Tốc độ bảng tiêu chuẩn: tốc độ hoạt động của bảng chỉ báo, được điều chỉnh theo 0-100%.

Tốc độ đánh dấu: là tốc độ nhãn được tách khỏi tấm tách nhãn, điều chỉnh từ 0-100%.

Chiều rộng giấy đáy: chiều rộng của giấy nhãn, đơn vị mm.

Đường kính dây: đầu vào đường kính dây đơn, dây dẹt hoặc đầu vào nhiều dây trực tiếp để hàn độ dày gấp đôi, mm.

Chiều dài nhãn: kiểm soát chiều dài của nhãn từ tấm tách nhãn, đơn vị mm.

Tiến về phía trước: nhấn phím "tiến về phía trước", mô-đun truyền động thẻ sẽ trượt về phía trước, chức năng này có thể điều chỉnh khoảng cách đến vị trí mục tiêu.

Quay lại: nhấn phím "quay lại", mô-đun truyền động thẻ sẽ trượt về phía sau, chức năng này có thể gỡ lỗi khoảng cách vị trí điểm dán nhãn.

Fit: nhấn phím "fit", xi lanh kẹp tấm khí thẳng và mô-đun đặt dây điện sẽ di chuyển xi lanh di chuyển trên và dưới. Chức năng này có thể gỡ lỗi khoảng cách giữa dây điện và kẹp tấm chân không.

Đặt lại: vặn tiêu đề về số 0 sau khi nhấn nút đặt lại.

Điện: sau khi thay thế các thông số kỹ thuật khác nhau của giấy đế nhãn, hãy nhấn và giữ các phím điện để hệ thống tự động tìm hiểu độ xuyên thấu của nhãn và giấy đáy.

Phương pháp hoạt động:

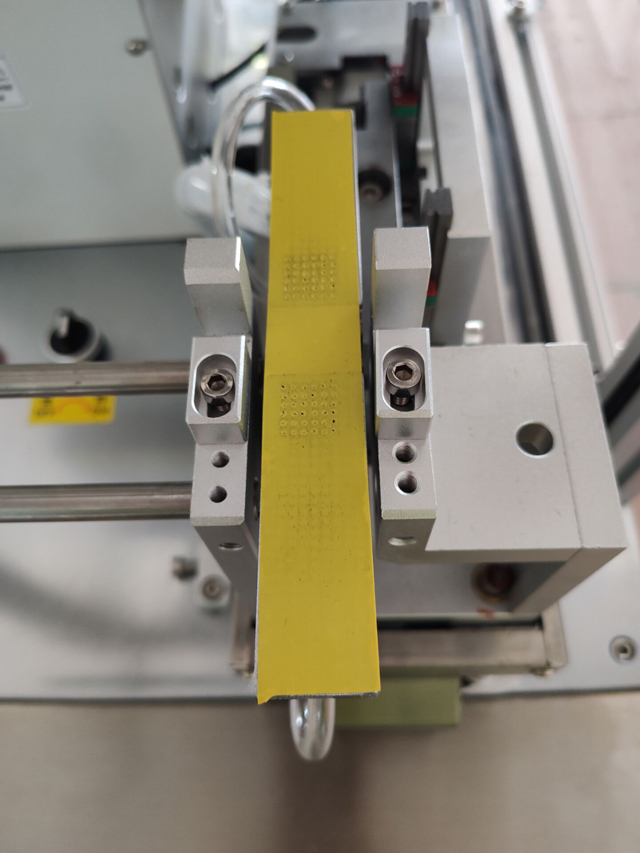

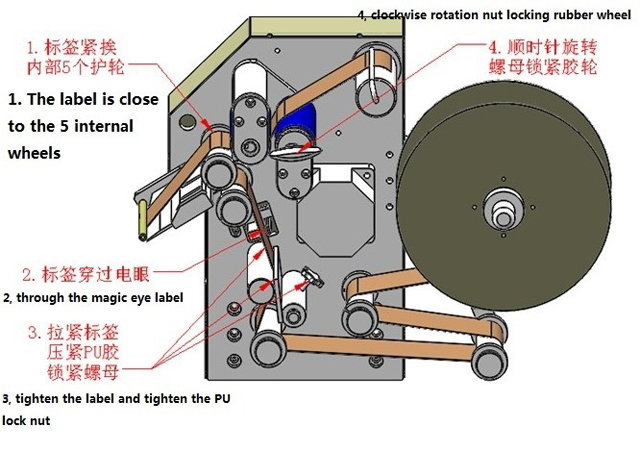

Nhãn được lắp đặt và nhãn được lắp đặt như bên dưới vào mô-đun tách nhãn.

Xoay công tắc nguồn theo chiều kim đồng hồ và bật nguồn. Nhấn phím dừng và xoay theo chiều kim đồng hồ.

Máy chuyển mạch và điều chỉnh

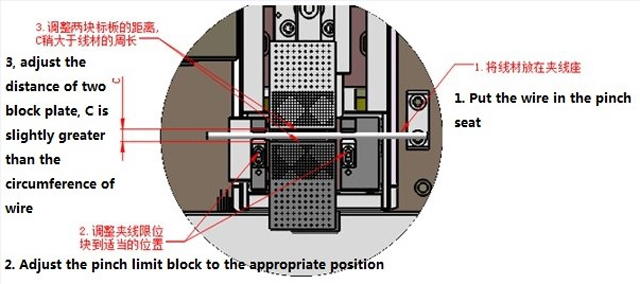

Theo đường kính của dây, sự điều chỉnh, ghế kết nối, khoảng cách giữa các tấm, chẳng hạn như hình sau

Nhập chiều rộng của tờ giấy dưới cùng vào chiều rộng của tờ giấy dưới cùng trong Hình 3, và đường kính của dây được nhập vào đường kính của dây.

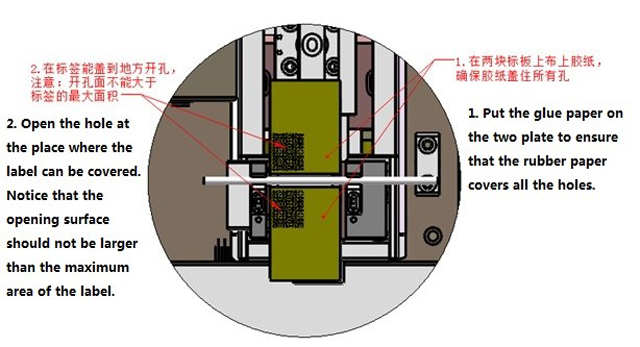

Băng dính và lỗ mở

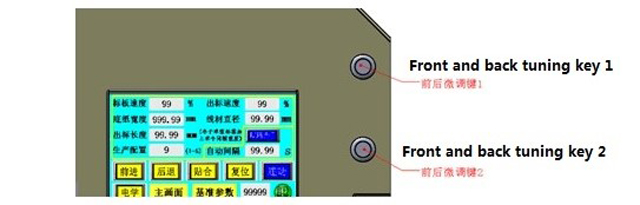

Trong quá trình sản xuất, nếu nhãn không thẳng hàng trước và sau nhãn, có thể điều chỉnh trực tiếp trong cột "chiều rộng giấy dưới cùng". Cũng có thể di chuyển "phím âm trước và sau" 1 "phím điều chỉnh vi mô trước và sau 2", mỗi lần di chuyển thay đổi 0,1mm.

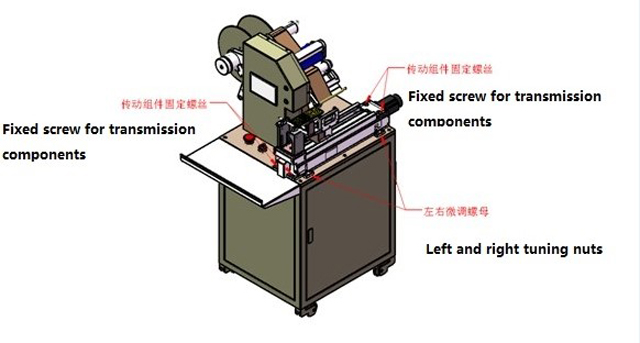

Máy điều chỉnh nhãn trái phải

Nếu nhãn bị gấp, nếu bên trái và bên phải không thẳng hàng, bốn thành phần truyền động phải được nới lỏng một cách lỏng lẻo, sau đó các đai ốc cắt trái và phải phải được điều chỉnh theo hướng lệch và mức độ của nhãn. Cuối cùng, bốn thành phần truyền động phải được khóa.

Bảo trì và bảo dưỡng

Nghiêm cấm áp lực, vui lòng giữ sạch sẽ mọi lúc.

Để bôi trơn máy đúng thời hạn. Vị trí hoạt động của tấm chuẩn được thêm vào một lần một tháng. Nếu có cốc tách kiểm tra thời điểm bôi trơn, nếu không kịp thời bổ sung.

Ba tháng để kiểm tra độ mòn của dây đai đồng bộ tại các bộ phận khác nhau của máy
