Máy dán nhãn cờ bán tự động cho bao bì thức ăn cho thú cưng hình xương chó

• Máy này được sử dụng để dán nhãn gấp cho dây nịt dây điện và thanh tròn cũng như xương chó, ống sản phẩm cho thú cưng, v.v.
• Các thông số nhãn áp dụng: đường kính bên trong của cuộn nhãn 76mm, đường kính ngoài tối đa 240mm; (Cần tùy chỉnh các thông số kỹ thuật khác),
• Chất liệu nhãn: PVC, PET, vải, giấy, v.v.;
• Quy cách nhãn: theo từng loại máy cụ thể.
• Độ chính xác ghi nhãn: ± ≤ 0,2mm;
• Công suất: 1500 chiếc/giờ;
• Áp suất không khí: 0,4-0,6Mpa Lượng khí tiêu thụ 0,15m3/phút
• Nguồn điện 220V/50-60HZ/Một pha (có thể tùy chỉnh theo tiêu chuẩn Hoa Kỳ)
• Kích thước tổng thể: 630 * 740 * 1040 mm (D * R * C);
• Trọng lượng máy: khoảng 86KG;

Máy dán nhãn gấp hình cờ bán tự động ("Cờ" là thuật ngữ được ngành công nghiệp sử dụng để chỉ tín hiệu nhãn thu hút sự chú ý, cảnh báo người tiêu dùng đọc nhãn cẩn thận vì có thông tin mới quan trọng).

Nhãn cờ là giải pháp lý tưởng cho sản phẩm để nhận dạng sản phẩm và phân biệt chúng với nhau. Nếu bạn có nhiều sản phẩm tương tự trông giống nhau thì nhãn cờ có thể cung cấp cho bạn cách để nhận dạng chúng tốt hơn. Ví dụ, cáp máy tính sử dụng loại nhãn này rất nhiều. Nhưng nhãn cờ cũng phổ biến trong đồ trang sức. Tại đây, các cửa hàng dán nhãn từng chiếc nhẫn, vòng tay và vòng cổ bằng nhãn cờ.

Với nhãn cờ, bạn có thể xác định mục đích của sản phẩm (VGA hoặc cáp HDMI) theo cách đơn giản nhưng hiệu quả. Tên nhãn cờ bắt nguồn từ "phần tử cờ" được tạo ra do ứng dụng của nhãn. Nhãn cờ được sản xuất trên vật liệu chắc chắn và được đặt xung quanh một sản phẩm nhất định.

Bên cạnh việc sắp xếp sản phẩm, nhãn cờ còn giúp sản phẩm của bạn hấp dẫn hơn về mặt thị giác. Bằng cách đó, bạn nổi bật hơn so với đối thủ cạnh tranh và có thêm không gian cho thông tin sản phẩm của mình.

Sử dụng nhãn cờ cho mục đích chức năng cũng như mục đích thương mại.

Trước hết, chúng tôi xin chân thành cảm ơn quý khách đã lựa chọn sản phẩm của chúng tôi - máy dán nhãn gấp cờ bán tự động. Để phát huy hết chức năng của sản phẩm này và đảm bảo an toàn cũng như quyền lợi của quý khách, vui lòng đọc kỹ hướng dẫn sử dụng này trước khi lắp đặt.

Biện pháp phòng ngừa an toàn khi vận hành máy dán nhãn bán tự động:

• Trước khi bật nguồn, vui lòng xác nhận điện áp nguồn điện (AC220V), áp suất không khí 4-6 kg và nguồn điện bên ngoài phải được nối đất chắc chắn.
• Không chặn lỗ tản nhiệt của vỏ máy.
• Những kỹ thuật viên không chuyên nghiệp không được phép mở hộp.
• Nghiêm cấm chạm vào khu vực hoạt động khi thiết bị đang hoạt động.
• Trong trường hợp thiết bị bị hỏng, trước tiên hãy tắt công tắc nguồn và nghiêm cấm bảo trì trực tiếp.

Hiệu suất và thông số của máy dán nhãn loại cờ bán tự động:

• Máy này được sử dụng để gấp và dán nhãn dây nịt và thanh tròn cũng như các sản phẩm xương nhai cho thú cưng;
• Các thông số nhãn áp dụng: đường kính bên trong của cuộn nhãn 76mm, đường kính ngoài tối đa 240mm; (Cần tùy chỉnh các thông số kỹ thuật khác),
• Chất liệu nhãn: PVC, PET, vải, giấy, v.v.;
• Quy cách nhãn: theo từng loại máy cụ thể.
• Độ chính xác ghi nhãn: ± ≤ 0,2mm;
• Công suất: 1500 chiếc/giờ;
• Kích thước tổng thể: 630 * 740 * 1040 mm (D * R * C);
• Trọng lượng máy: khoảng 86KG;
• Loại áp dụng: theo từng model cụ thể.

Mẫu xương chó:

Hướng dẫn vận hành máy dán nhãn bán tự động:

Cài đặt:

1. Di chuyển thiết bị đến vị trí lắp đặt cần thiết.
2. Nhấn phanh bánh xe vạn năng và cố định bánh xe vạn năng để giữ cho nó ổn định.

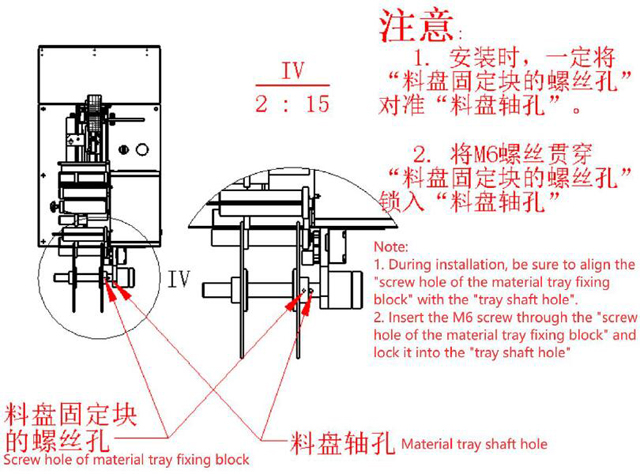

3. Lắp đặt vách ngăn nhãn: trong quá trình lắp đặt, đảm bảo căn chỉnh "lỗ vít của khối cố định khay" với "lỗ trục khay" và khóa vít M6 qua "lỗ vít của khối cố định khay" vào "lỗ trục khay"

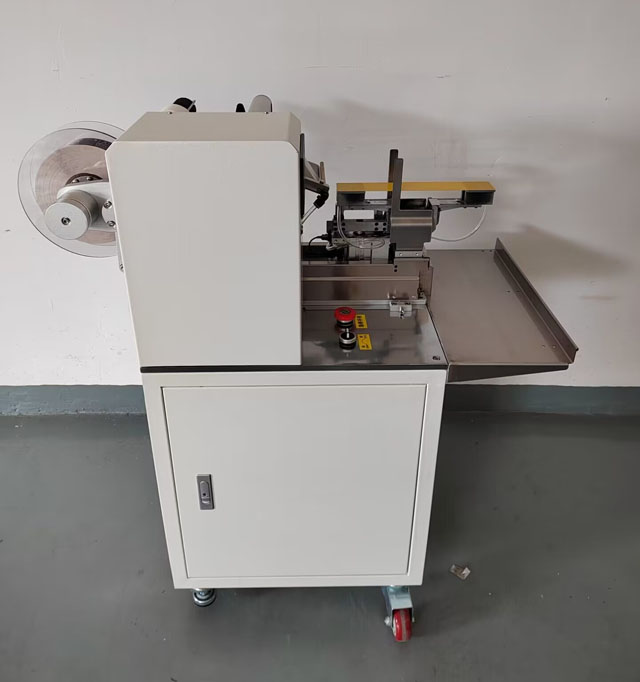

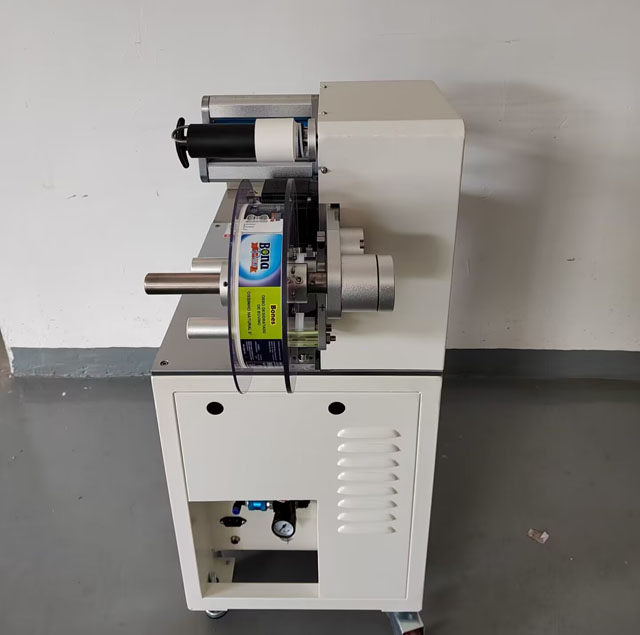

Thiết bị xuất hiện, các bộ phận quan trọng và giao diện điều khiển người-máy

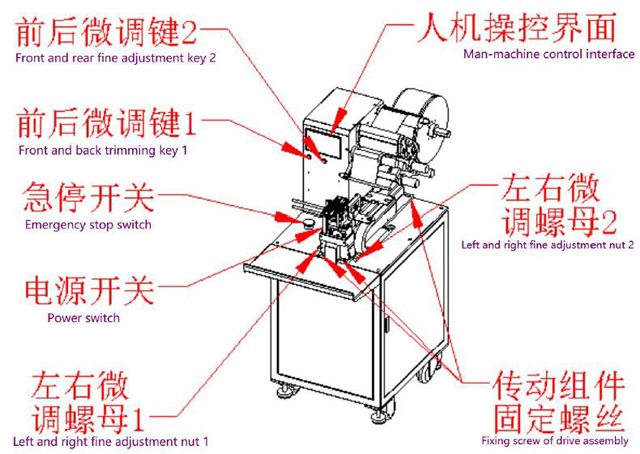

Các phần quan trọng.

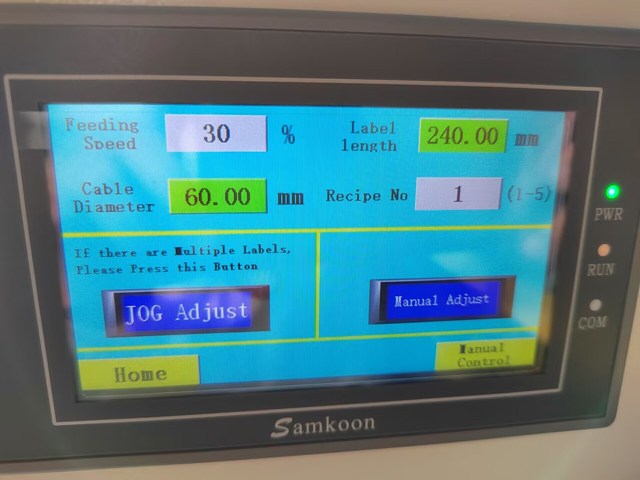

Màn hình chính.

• Số lượng lô: Khi sản lượng thực tế lớn hơn hoặc bằng sản lượng dự kiến, thiết bị sẽ ngừng hoạt động.
• Số lượng: Số lượng đầu ra có thể được thiết lập lại bằng cách nhấn phím "Đặt về số không".
• Việc gắn nhãn đã được mở khóa (bắt đầu gắn nhãn)/đã khóa (tạm dừng gắn nhãn):
• Sau khi dừng dán nhãn trong một khoảng thời gian nhất định ("tự khóa" trong màn hình "điều khiển thủ công" có thể cài đặt thời gian, đơn vị là "giây"), hệ thống sẽ tự động khóa (tạm dừng dán nhãn) và nhấn nút này để mở khóa.

Các tham số.

• Tốc độ nạp: A. Là tốc độ bóc nhãn ra khỏi tấm bóc, điều chỉnh từ 0-100%.
• Chiều dài nhãn: Chiều dài của một nhãn đơn, tính bằng mm.
• Công thức số: Có thể đặt trước năm nhóm.
• Nhấn phím này: Hệ thống sẽ tự động in nhãn ra một lần.
• Nhấn và giữ nhãn: nhấn và giữ phím này cho đến khi "OK" xuất hiện và chiều dài nhãn sẽ được tự động tính toán một lần.

Kiểm soát thủ công

• Độ trễ nhận nhãn: thời gian tạm dừng sau khi hoàn tất việc dán nhãn và tấm hấp thụ nhãn được mở.
• Tốc độ của tấm nhãn: tốc độ của đầu chỉ thị tiếp nhận nhãn, điều chỉnh từ 0-100%.
• Chiều dài nhãn: kiểm soát chiều dài nhãn bong ra khỏi tấm nhãn, tính bằng mm.
• Vị trí hiện tại: hiển thị khoảng cách vị trí thời gian thực của mô-đun truyền nhãn trượt, đơn vị: mm;
• Trì hoãn ghi nhãn: Sau khi công tắc cảm ứng được kích hoạt bởi dây, quá trình ghi nhãn sẽ bị trì hoãn.
• Tự khóa: cài đặt thời gian tự động khóa sau khi nhãn dừng lại.
• Tiến về phía trước: nhấn phím "Tiến về phía trước", mô-đun truyền động nhãn sẽ trượt về phía trước và chức năng này có thể điều chỉnh khoảng cách của vị trí nhận dấu.
• Quay lại: nhấn phím "Quay lại", mô-đun truyền động nhãn sẽ trượt về phía sau và chức năng này có thể điều chỉnh khoảng cách từ vị trí ban đầu của nhãn.
• Đặt lại: nhấn phím đặt lại để đưa đầu nhãn về số không.
• Thổi ống: nhấp vào phím này để thổi không khí qua ống.
• Hút tiêu chuẩn: nhấp vào phím này để hút tấm tiêu chuẩn.
• Vừa vặn: nhấn phím "vừa vặn", bình khí được kẹp bởi tấm phôi thẳng và các bình di chuyển trên và dưới của mô-đun đặt dây điện sẽ di chuyển,
• Thổi nhãn: nhấp vào phím này để hút tấm nhãn để thổi.
• Ghi nhãn ra: nhấn và giữ phím này để ghi nhãn ra.
• Hành động nối tiếp/hành động đơn lẻ: hành động nối tiếp đề cập đến việc hoàn thành một chu kỳ sản xuất mỗi lần được kích hoạt và hành động đơn lẻ đề cập đến việc hoàn thành một hành động đơn lẻ mỗi lần được kích hoạt.

Phương pháp hoạt động:

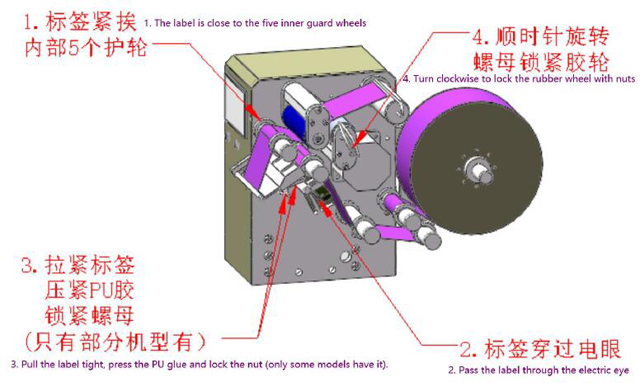

Để lắp nhãn, hãy lắp nhãn vào mô-đun tách nhãn như minh họa trong hình bên dưới.

Khởi động

Xoay công tắc nguồn theo chiều kim đồng hồ để bật nguồn. Nhấn phím dừng khẩn cấp và xoay theo chiều kim đồng hồ để thiết lập lại.

Thay đổi dòng và điều chỉnh máy

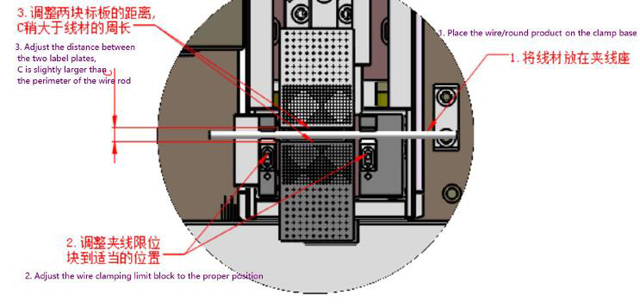

Theo đường kính của dây, điều chỉnh khoảng cách giữa đế dây và bảng như minh họa trong hình bên dưới

Nhập chiều rộng của giấy lót và đường kính của dây tương ứng vào cột chiều rộng của giấy lót trong Hình 3.

Dán băng dính và tạo lỗ

Mặt trước và mặt sau của nhãn không thẳng hàng

Trong quá trình sản xuất, nếu nhãn không thẳng hàng trước sau, bạn có thể điều chỉnh trực tiếp tại cột "Chiều rộng giấy dưới", bạn cũng có thể nhấp vào "phím điều chỉnh trước sau 1" và "phím điều chỉnh trước sau 2" để điều chỉnh, mỗi lần nhấp thay đổi 0,1mm.

Nhãn trái và phải không được căn chỉnh

Nếu mặt trái và mặt phải của nhãn không thẳng hàng sau khi nhãn được gấp đôi, trước tiên hãy nới lỏng bốn vít cố định của cụm truyền động, sau đó điều chỉnh các đai ốc điều chỉnh trái và phải theo hướng lệch và độ lệch của nhãn, và cuối cùng khóa bốn vít cố định của cụm truyền động.

Bảo trì thiết bị dán nhãn loại cờ:

• Nghiêm cấm sử dụng lực ép mạnh, vui lòng giữ vệ sinh mọi lúc;
• Bôi trơn và bảo dưỡng máy đúng lịch trình;
• Thêm dầu bôi trơn vào vị trí chuyển động của tấm nhãn một lần một tháng
• Kiểm tra thường xuyên xem có dầu bôi trơn trong cốc dầu của bộ tách dầu-nước không. Nếu không, hãy bổ sung kịp thời.
• Kiểm tra độ mòn của dây đai đồng bộ tại tất cả các bộ phận của máy ba tháng một lần
