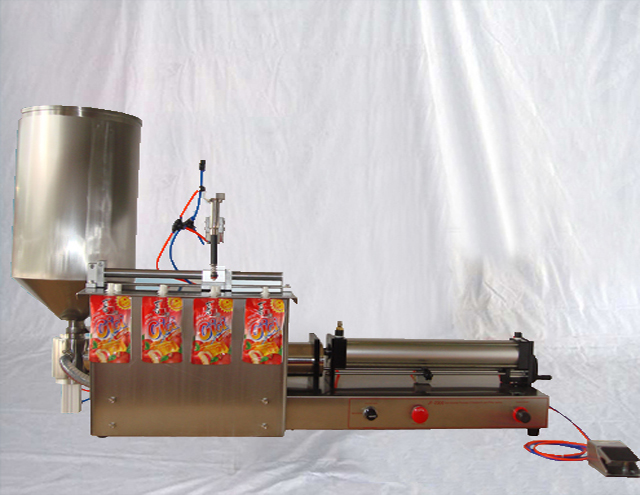

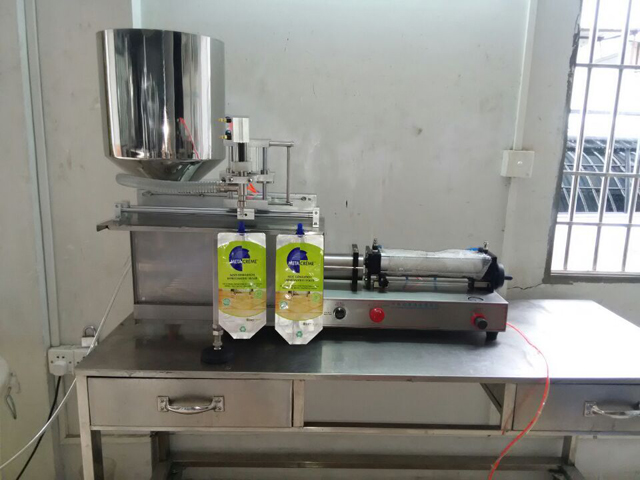

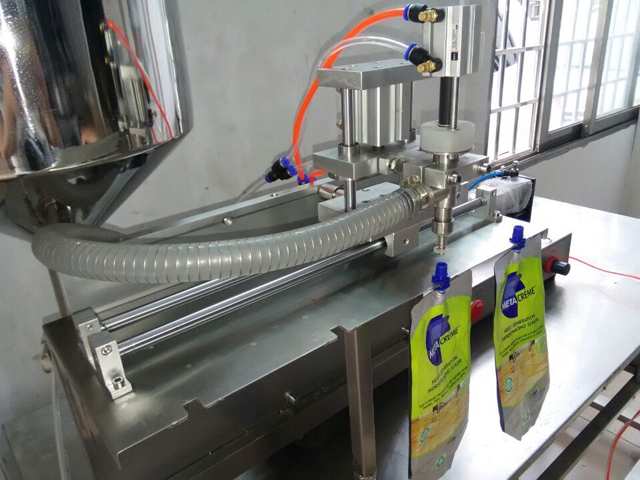

Máy chiết rót túi khí nén bán tự động, máy chiết rót túi làm sẵn

• Mẫu: VK-SPF
• Điện áp: 220/110V 50/60Hz
• Công suất: 27W
• Áp suất định mức: 0,4-0,6 Mpa
• Tốc độ chiết rót: 20-35 chai/phút/đầu
• Độ chính xác khi điền: ≦ ± 1%
• Phạm vi chiết rót: 100-1000ml
• Kích thước trên: 160cm*44cm*37cm
• Khối lượng tịnh: 50kg;
• Tổng trọng lượng: 65kg

Máy chiết rót bán tự động loại piston này dựa trên tham chiếu của các sản phẩm tương tự của nước ngoài, là thiết kế mới được bổ sung thêm một số chức năng. Nó giúp công việc dễ dàng và thuận tiện cho việc vận hành, sai số chính xác, điều chỉnh thể tích chiết rót, vệ sinh và bảo trì máy.

Thiết kế của máy chiết rót khí nén này sử dụng các thành phần khí nén thay vì mạch điều khiển điện, do đó phù hợp để sử dụng trong môi trường có yêu cầu chống cháy nổ.

Lựa chọn mô hình máy

Việc lựa chọn kiểu máy liên quan đến yêu cầu về thể tích chiết tối đa.

Tham số cơ bản

• Mẫu: VK-SPF
• Điện áp: 220/110V 50/60Hz
• Công suất: 27W
• Áp suất định mức: 0,4-0,6 Mpa
• Tốc độ chiết rót: 20-35 chai/phút/đầu
• Độ chính xác khi điền: ≦ ± 1%
• Phạm vi chiết rót: 100-1000ml
• Kích thước trên: 160cm*44cm*37cm
• Khối lượng tịnh: 50kg;
• Tổng trọng lượng: 65kg

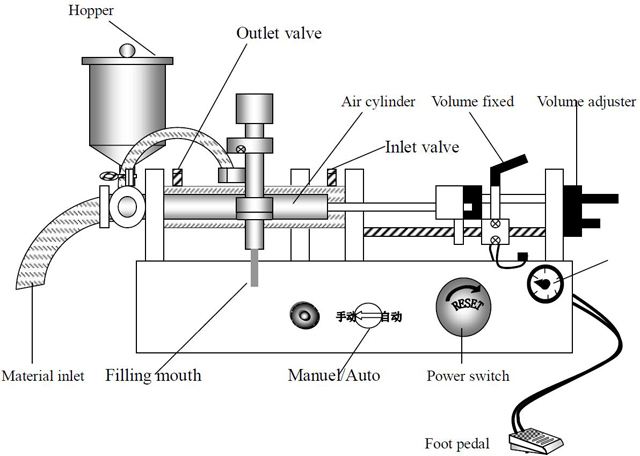

Nguyên lý hoạt động của máy

Việc đẩy và kéo xi lanh khí sẽ dẫn động piston xi lanh thực hiện chuyển động qua lại, giúp xi lanh vật liệu tạo ra áp suất âm.

Khi xi lanh được đẩy về phía trước, nó sẽ kéo piston về phía sau và bên trong xi lanh vật liệu, áp suất âm sẽ hấp thụ vật liệu vào ống nạp từ phễu vật liệu.

Khi xi lanh kéo về phía sau, nó đẩy piston về phía trước, vật liệu sẽ được hấp thụ vào miệng rót từ ống, sau đó, nó sẽ rót vào các chai rỗng. (đầu rót tự động mở và đóng khi vật liệu được hấp thụ vào và ra)

Máy chiết rót loại piston này có một tác động cơ học đơn giản cho mỗi lần chiết rót, do đó có độ chính xác và độ ổn định chiết rót cao đối với các loại thùng chứa tiêu chuẩn.

Tính năng trên máy chiết rót khí nén bán tự động

• Máy sử dụng khí nén để điều khiển, có độ an toàn cao, đặc biệt phù hợp sử dụng trong điều kiện yêu cầu chống cháy nổ.
• Nó sẽ không tạo ra tĩnh điện và hiện tượng điện gai dầu; máy không cần phải kết nối dây nối đất.
• Do điều khiển bằng khí nén và thể tích chiết cố định nên thể tích chiết có độ chính xác cao, có thể kiểm soát trong phạm vi 0,3%. (dựa trên thể tích chiết tối đa)
• Trong trường hợp dừng khẩn cấp, bạn chỉ cần tắt công tắc khí nén, piston sẽ tự động được kéo về vị trí ban đầu và máy sẽ dừng nạp.

Trình tự kiểm tra và vận hành trước khi khởi động máy

Kiểm tra máy trước khi khởi động, điều này có thể tránh được hỏng hóc cơ học hoặc tai nạn thương tích cá nhân.

Kiểm tra và vận hành:

1. Tay kẹp phía trước và phía sau có kẹp chặt hay không?
2. Kẹp ba đầu của đầu vào và đầu ra có cố định hay không?
3. Đầu chiết và cần gạt ngang, dọc của nó có được kẹp chặt không?
4. Kết nối với máy nén khí, áp suất nhỏ hơn 8㎏/c㎡, điều chỉnh áp suất khoảng 4-5㎏/c㎡.
5. Bật công tắc cung cấp không khí.

(Lưu ý: nghiêm cấm làm việc trong thời gian dài mà không có vật liệu trám)

Điều chỉnh thể tích nạp

Việc điều chỉnh thể tích chiết rót phụ thuộc vào vật liệu chiết rót, chất lỏng (ml) hoặc trọng lượng (g), vì tỷ lệ vật liệu khác nhau, dữ liệu đo lường cũng khác nhau. Vì vậy, để thiết lập thể tích chiết rót chính xác theo yêu cầu, vui lòng điều chỉnh Bộ điều chỉnh thể tích.

Chi tiết hoạt động:

1. Điều chỉnh chung: Để có được lượng khí nạp mong muốn, vui lòng điều chỉnh công tắc khí vít điều chỉnh, di chuyển vị trí sang trái hoặc phải.
2. Sử dụng cốc đong hoặc cân điện tử để kiểm tra thể tích chiết rót có chính xác không. (Lưu ý: vật liệu chiết rót bên trong xi lanh phải đầy)
3. Nếu có bất kỳ lỗi nào khi rót, vui lòng điều chỉnh bộ điều chỉnh thể tích, di chuyển về phía trước để giảm thể tích rót và về phía sau để tăng thể tích.
4. Để có được thể tích chiết rót và độ chính xác mong muốn, vui lòng điều chỉnh nhiều lần cho đến khi đạt được thể tích chiết rót chuẩn.

Điều chỉnh tốc độ nạp

Tốc độ làm đầy được xác định bởi sáu yếu tố sau:

1. Tốc độ hấp thụ của vật liệu làm đầy phụ thuộc vào độ nhớt của vật liệu và chiều dài của ống hấp thụ.
2. Tốc độ chiết rót phụ thuộc vào kích thước đường kính của đầu chiết rót, đường kính càng lớn thì tốc độ chiết rót càng nhanh.
3. Mức độ tạo bọt của vật liệu làm đầy, nếu mức độ tạo bọt cao hơn, tốc độ làm đầy phải chậm lại.
4. Thể tích rót càng lớn, thể tích rót càng chậm.
5. Độ chính xác về thể tích chiết rót, độ chính xác cao và tốc độ chiết rót phải được điều chỉnh chậm.
6. Van điều khiển áp suất không khí.

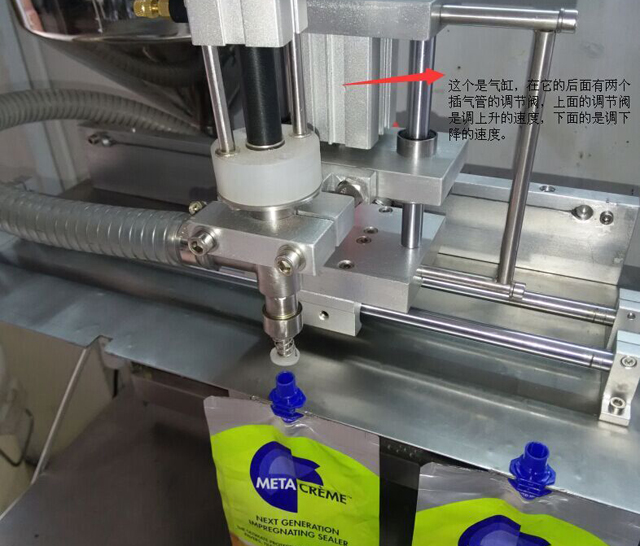

Hoạt động điều chỉnh van:

1. Nới lỏng đai ốc van điều chỉnh tốc độ
2. Xoay tay cầm van trước theo chiều kim đồng hồ, tốc độ tiến của xi lanh sẽ chậm lại, đồng thời, tốc độ hấp thụ vật liệu cũng sẽ chậm lại.
3. Xoay tay cầm van trước theo chiều ngược kim đồng hồ, tốc độ của xi lanh tiến về phía trước sẽ nhanh hơn, đồng thời, tốc độ hấp thụ vật liệu cũng sẽ nhanh hơn.
4. Xoay tay cầm van ngược theo chiều kim đồng hồ, tốc độ tiến của xi lanh sẽ chậm lại, đồng thời, tốc độ hấp thụ vật liệu cũng sẽ chậm lại.
5. Xoay tay cầm van ngược chiều kim đồng hồ, tốc độ của xi lanh tiến về phía trước sẽ nhanh hơn, đồng thời, tốc độ hấp thụ vật liệu cũng sẽ nhanh hơn.

Điều chỉnh độ chính xác khi điền

Nguyên nhân khiến máy có lỗi chiết rót là do có quá nhiều yếu tố ảnh hưởng, như thể tích chiết rót, tốc độ chiết rót và tốc độ của công tắc van. Tốc độ của công tắc van bị ảnh hưởng bởi độ nhớt của vật liệu chiết rót, độ nhớt càng lớn cũng như tốc độ càng chậm. Việc điều chỉnh rất đơn giản bằng cách điều chỉnh áp suất lò xo van chính và tốc độ sẽ được tăng tốc bởi áp suất ngày càng lớn.

Việc điều chỉnh áp suất lò xo để đo và chiết rót phụ thuộc vào kinh nghiệm của người vận hành.

Vệ sinh và bảo dưỡng máy

Trước khi vệ sinh máy chiết rót, cần vệ sinh sạch vật liệu bên trong máy, sau đó đổ dung dịch vệ sinh mềm vào phễu chứa vật liệu; Nên sử dụng nước ấm và nếu cần có thể dùng nước xà phòng, cồn hoặc dung dịch vệ sinh khác. Khi vệ sinh, vui lòng đảm bảo không có rò rỉ từ các vòng đệm trên các bộ phận chiết rót. Bật máy, để máy chiết rót theo cách tuần hoàn, cho đến khi vệ sinh xong. Các bộ phận vệ sinh bao gồm piston xi lanh, đầu piston, vòng đệm, van một chiều, đầu chiết rót và phễu chứa vật liệu, v.v. Nếu có một vòng đệm bị hỏng cho tất cả các vòng đệm kín, cần thay thế.

Cảnh báo

Trước khi vệ sinh, hãy đảm bảo đã tắt nguồn khí nén.

Không được sử dụng dung môi hữu cơ để vệ sinh như xăng, benzen, etilen, natri hypoclorit, v.v.

Sau khi hoàn tất công việc vệ sinh, vui lòng đợi và đảm bảo tất cả các bộ phận vệ sinh đã khô, không còn nước và vật lạ trong các mối nối và đường ống, sau đó lắp đặt máy.

Giải pháp cho các vấn đề phổ biến

Phạm vi áp dụng của vật liệu làm đầy

• Nước mật ong sữa chua
• Dầu tắm hoa quả dạng sương
• Phấn mắt dạng lỏng dạng mực cà phê
• Keo dầu gội trà
• Thực phẩm / chất khử trùng tay dạng bột Kem lạnh
• Xà phòng lỏng dạng kem sữa
• Dầu thực phẩm dạng xi-rô
