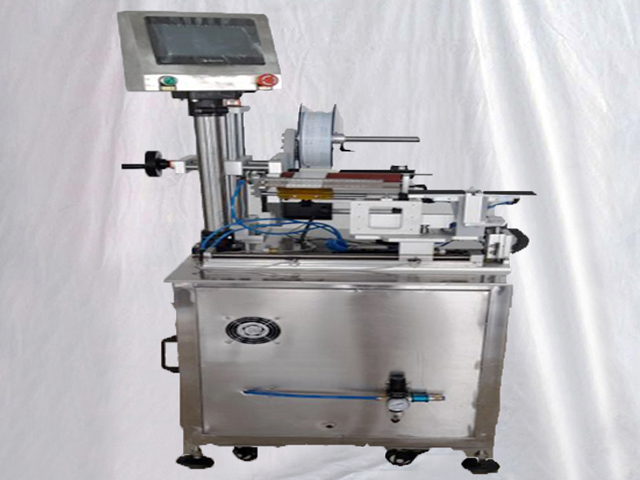

Máy dán nhãn dây cáp điện bán tự động

Mẫu: VK-T807
Độ chính xác ghi nhãn: ±1mm (không bao gồm độ lệch nhãn sản phẩm)
Tốc độ dán nhãn: 20~40pcs/phút (tùy theo kích thước sản phẩm)
Kích thước sản phẩm áp dụng: 20≤chiều dài≤300mm, 20≤chiều rộng≤200mm
Kích thước nhãn áp dụng: 20≤chiều dài≤150mm, 20≤chiều rộng≤150mm

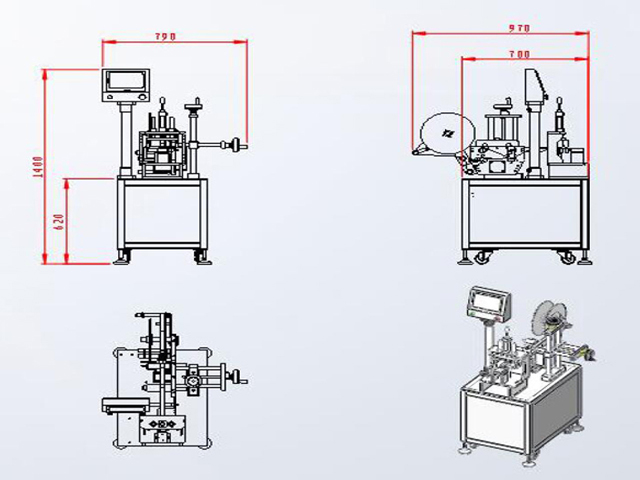

Kích thước máy: 970*790*1440mm
Áp suất không khí: 0.6Mpa
Công suất: 220V, 50/60HZ/140W
Cân nặng: 99KG

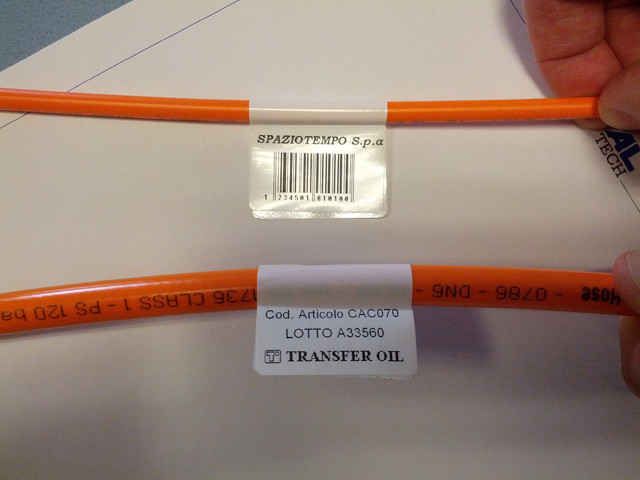

Máy dán nhãn dây tròn thủ công có thể dán nhãn bán tự động nhãn dính hoặc màng dính trên ống nước, tua vít, v.v.

Máy hoạt động như thế nào:

Máy dán nhãn dựa trên PLC làm cốt lõi, tiếp nhận tín hiệu và điều khiển hoạt động của tất cả các hệ thống. Khi đạp công tắc bàn đạp, tín hiệu sẽ được gửi đến PLC và được xử lý theo một bộ chương trình.

Sau đó hoàn tất các quá trình tách nhãn và nạp nhãn bằng cách khởi động hệ thống điều khiển động cơ bước. Đồng thời, cảm biến vị trí nhãn (còn gọi là mắt điện) sẽ luôn chú ý đến khoảng cách mà nhãn đi qua.

Khi nhãn đi qua, cảm biến sẽ gửi tín hiệu đến PLC ngay lập tức. Sau đó, PLC theo một bộ chương trình sẽ gửi tín hiệu đến hệ thống điều khiển động cơ bước để dừng và khởi động hệ thống dán nhãn để hoàn tất quá trình dán nhãn.

Nguyên lý làm việc

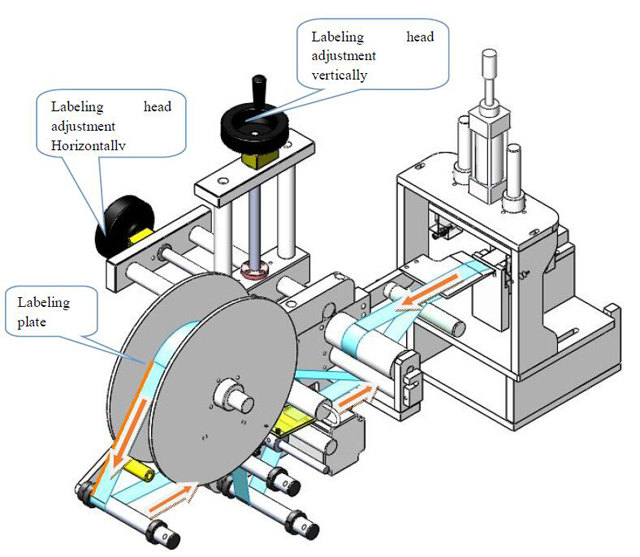

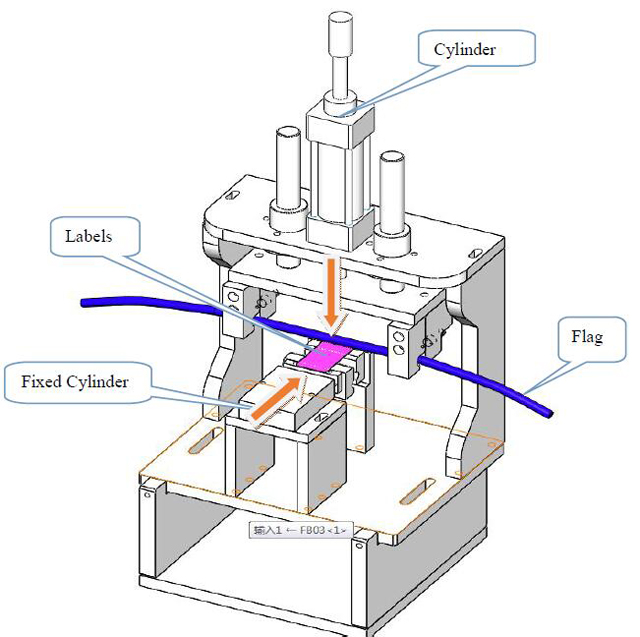

Hệ thống truyền dẫn:

Động cơ bước cung cấp năng lượng để tách nhãn thông qua dây đai đồng bộ dẫn động cơ cấu kéo và cơ cấu tiếp nhận vật liệu, để thực hiện việc tách nhãn và tái chế tấm nền Glassine.

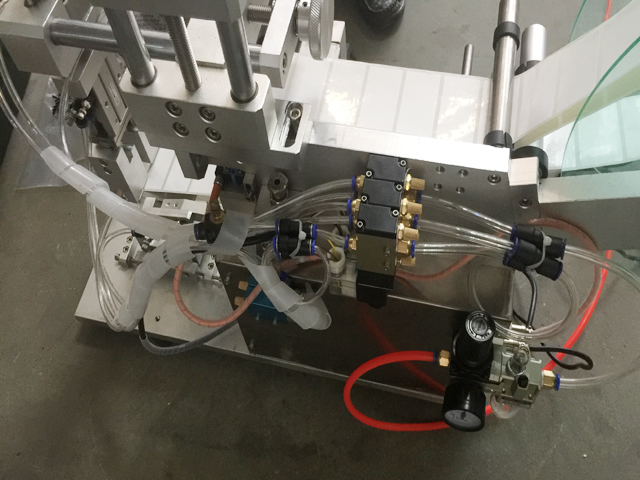

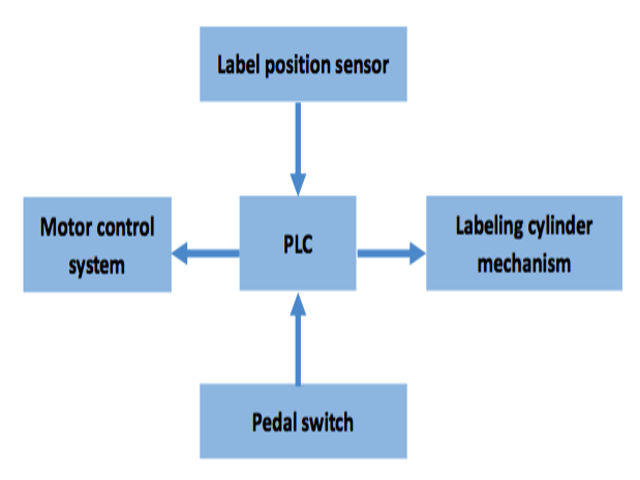

Hệ thống điều khiển:

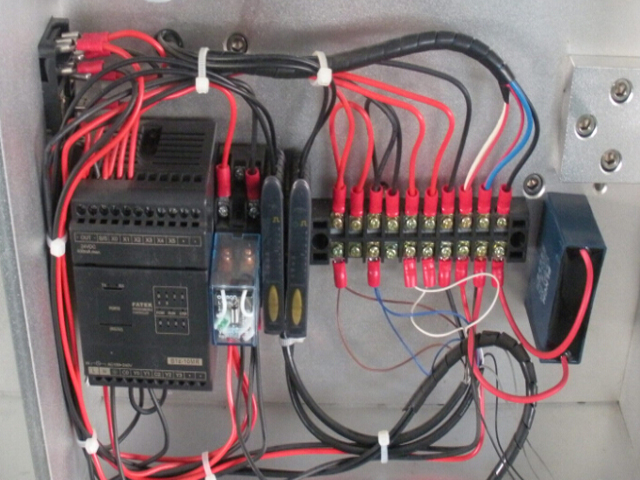

Máy này được điều khiển bằng điện và gas. Tín hiệu từ mắt điện (cảm biến SICK) và công tắc bàn đạp sẽ được truyền đến PLC để xử lý, nhằm thực hiện tất cả các quy trình bóc nhãn, dán nhãn và đếm.

Ứng dụng của máy dán nhãn dây:

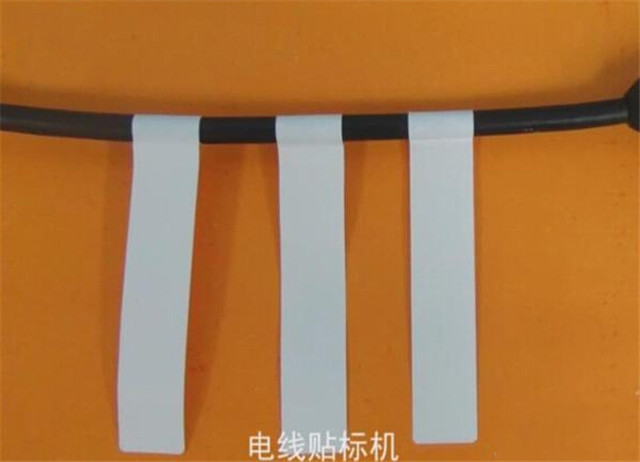

Sản phẩm áp dụng: Các sản phẩm tròn dài phải dán nhãn giấy hoặc nhãn phim lên bề mặt;

Ngành công nghiệp áp dụng: Được sử dụng rộng rãi trong ngành Điện, Y học, Nhựa, công nghiệp, v.v.

Đặc điểm kỹ thuật của máy dán nhãn dây:

Cấu trúc nhỏ chiếm ít không gian, dễ di chuyển và tải.

Độ chính xác và ổn định của nhãn dán tốt; Gọn gàng, không nhăn, không bong bóng.

Dễ sử dụng và điều chỉnh. Người lao động mới có thể sử dụng hoặc điều chỉnh dễ dàng sau khi được đào tạo đơn giản.

Hoạt động ổn định.

Dữ liệu kỹ thuật:

Người mẫu	VK-T807
Độ chính xác của nhãn	±1mm (không tính độ lệch nhãn sản phẩm)
Tốc độ ghi nhãn	20~40 chiếc/phút (tùy theo kích thước sản phẩm)
Kích thước sản phẩm áp dụng	20 chiều dài 300mm, 20 chiều rộng 200mm
Kích thước nhãn áp dụng	20 chiều dài 150mm, 20 chiều rộng 150mm
Kích thước máy	9707901440mm
Áp suất không khí	0,6Mpa
Quyền lực	220V, 50/60HZ/140W
Cân nặng	99

Cấu hình:

Cao cấp	Mục	Thương hiệu	Số lượng	Đơn vị	Đánh dấu
1	Động cơ bước	Yankon	1	Máy tính
2	điện từ	SMC	4	Máy tính
3	Cảm biến (sợi U-type)	Keyence	4	Máy tính
4	Bộ điều khiển PLC	Panasonic	1	Máy tính

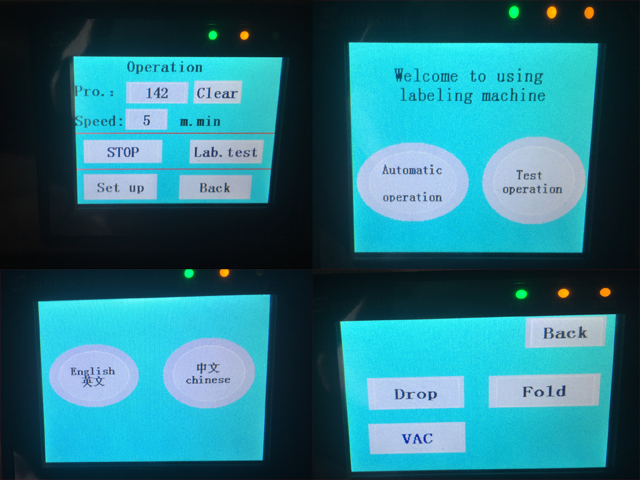

5	Màn hình cảm ứng	Xem WenView	1	Máy tính
6	Hình trụ	SMC	4	Máy tính
7	Máy phát điện chân không	SMC	2	Máy tính
8	Công tắc nguồn	SMC	1	Máy tính
9	Chuyển đổi hình ảnh	Keyence	3	Máy tính
10	Tủ máy bằng thép không gỉ SS304, các thành phần kết cấu sử dụng nhôm oxy hóa, thanh mạ crôm và thép không gỉ SS304
