Thiết bị chiết rót ống quay bán tự động với đầu hàn siêu âm

• Mẫu: VK-TFS-006U
• Nguồn điện: AC220V 50/60HZ một pha
• Công suất: 2KW
• Phạm vi chiết rót: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml
• Đường kính niêm phong: 5-50mm
• Chiều cao tối đa: 5-200mm
• Công suất: 20-30 ống/phút
• Kích thước: 1300*900*1550mm
• Tây Bắc: 350kg
• Mã HS: 8422 303090
• Thân máy: Thép không gỉ 202#

Xem Video

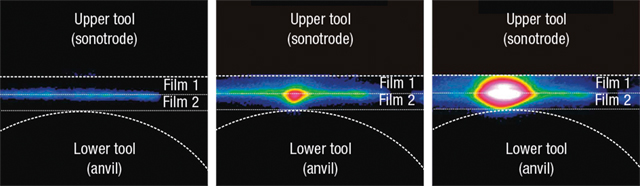

Thiết bị làm đầy ống máy hàn siêu âm được liên kết với hàn siêu âm, nhiệt cần thiết để làm tan chảy chỉ được tạo ra bên trong lớp hàn nhiệt dẻo. Để chuyển đổi cục bộ rung động thành nhiệt ma sát, các cấu hình đe hoặc sonotrode chủ yếu là tuyến tính và bao gồm bán kính hoặc các cao nguyên nhỏ. Các cấu hình này đảm bảo tập trung năng lượng đầu vào và do đó thời gian hàn ngắn từ 100 đến 200 mili giây. Với hàn siêu âm, nhiệt được tạo ra ở bên trong màng, không phải do nhiệt đầu vào từ bên ngoài như trường hợp hàn nhiệt chẳng hạn. Các công cụ (sonotrode và đe) tiếp xúc trực tiếp với vật liệu đóng gói, vẫn lạnh trong toàn bộ quá trình hàn. Lớp hỗ trợ vẫn gần như lạnh và khi kết thúc đầu vào năng lượng, nhiệt tản ra bên ngoài nhanh hơn do chênh lệch nhiệt độ giữa lớp hỗ trợ và lớp hàn để khả năng chống dính nóng cao hơn đáng kể.

Hàn siêu âm đặc biệt phù hợp với:

• Phim nhiệt dẻo (túi và túi) Ống, khay và cốc
• Ống, khay và cốc
• Bao bì carton phủ lớp nhựa nhiệt dẻo
• Van và lỗ thông hơi trên màng / vật liệu lọc
• Nắp vặn trên bao bì/màng các tông tráng phủ

Khi lựa chọn thiết bị chiết rót ống cho ống nhựa, điều rất quan trọng là phải hiểu các loại tùy chọn hàn kín ống khác nhau có sẵn. Máy chiết rót ống đi kèm với các tùy chọn hàn kín bằng khí nóng, hàn kín bằng siêu âm, hàn kín xung lực hoặc hàn kín bằng hàm nóng. Việc kết hợp loại ống bóp với thiết bị hàn kín ống phù hợp là rất quan trọng để đảm bảo độ kín ống chắc chắn và chuyên nghiệp. Mỗi vật liệu ống có tính chất khác nhau nên loại phù hợp với ống mỹ phẩm polyethylene một lớp có thể không phù hợp với ống COEX nhiều lớp. Tùy thuộc vào ngành công nghiệp cho một sản phẩm nhất định, chẳng hạn như ống mỹ phẩm, ống chăm sóc cá nhân, ống dược phẩm hoặc ống gia dụng & công nghiệp, việc lựa chọn thiết bị chiết rót & hàn kín ống phù hợp có thể là một thách thức. Hãy cùng xem xét hai tùy chọn phổ biến nhất hiện đang được sử dụng trong ngành bao bì ống ngày nay.

Máy hàn ống khí nóng

Tùy chọn máy hàn ống phổ biến nhất là hàn ống bằng khí nóng. Với hệ thống này, khí nóng được tạo ra và thổi vào đầu hở của ống nhựa hoặc ống nhiều lớp. Khí nóng này thấm vào thành ống nhựa, làm nóng vật liệu đủ để làm cho nó mềm và dẻo. Một bộ hàm hàn ống sau đó uốn cong nhựa đã mềm để hàn kín đầu hở. Ưu điểm chính của công nghệ hàn ống này là tốc độ của nó. Một ưu điểm khác là máy hàn khí nóng hoạt động với phạm vi ống nhiều lớp hoặc ống nhựa. Cho dù vật liệu ống là LDPE, MDPE, HDPE, PP, lớp đơn hay nhiều lớp có hoặc không có lớp bảo vệ chắn EVOH, thì hàn ống bằng khí nóng đều có thể hoạt động. Tuy nhiên, nhược điểm là cần có vòi phun khí nóng cụ thể có kích thước phù hợp với từng đường kính ống được nạp và hàn. Điều này sẽ làm tăng chi phí thay đổi các bộ phận cần thiết cho đường ống. Tuy nhiên, chi phí cho các bộ phận định dạng là rất nhỏ khi tính theo kích thước đường ống sản xuất ở thông lượng cao hơn. Chúng tôi khuyên bạn nên sử dụng kiểu máy nạp ống này nếu kích thước đường ống sản xuất lớn hơn 20.000 ống.

Máy hàn ống siêu âm

Hàn ống siêu âm là một lựa chọn phổ biến khác trong ngành đóng gói ngày nay. Máy hàn ống độc lập sử dụng sóng siêu âm rất phổ biến cho các ống có khối lượng nhỏ. Máy chiết rót ống cũng có thể được lắp thêm hệ thống hàn ống siêu âm thay thế cho phương pháp hàn khí nóng. Với phương pháp hàn ống siêu âm, ống nhựa và ống nhiều lớp được hàn bằng cách rung tần số cao của sừng hàn siêu âm. Rung tần số cao này tạo ra nhiệt độ cao ở thành ống khiến nhựa ống polyethylene mềm ra. Đầu hở của ống nhựa được giữ kín dưới áp suất từ sừng hàn và đe hàn phù hợp, do đó tạo thành mối hàn chắc chắn. Ưu điểm của phương pháp hàn ống bằng công nghệ siêu âm là dễ sử dụng, không cần các bộ phận có kích thước tùy chỉnh và khả năng hàn kín qua vùng bị nhiễm bẩn của sản phẩm như khi đổ quá nhiều sản phẩm vào ống. Tuy nhiên, nhược điểm là tốc độ hàn ống thấp hơn so với phương pháp hàn khí nóng. Đối với máy hàn siêu âm của chúng tôi, thông tin cơ bản được đưa ra như sau:

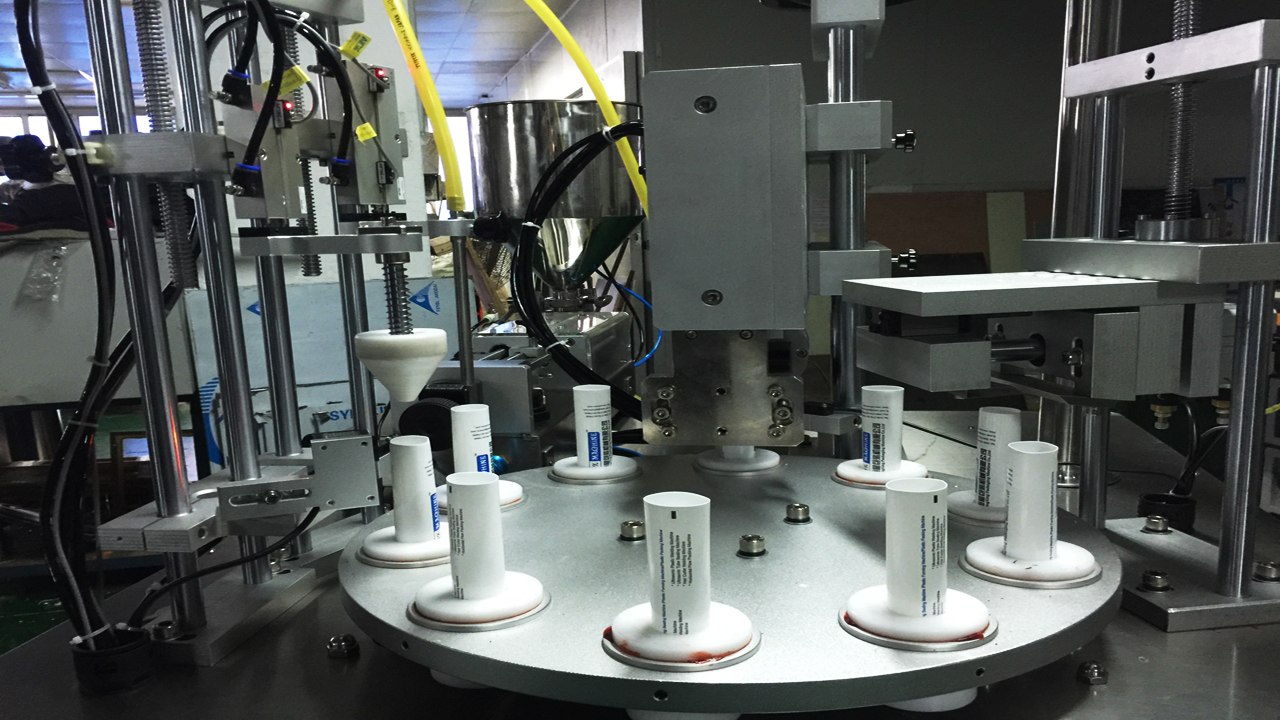

• Máy chiết rót và hàn ống nhựa composite làm bằng thép không gỉ, sử dụng các nút bấm để điều khiển quá trình làm việc: ống nhân tạo, quay tự động, chiết rót định lượng, tự động cắt, hàn nhiệt, cắt đuôi, hoàn thiện ra.
• Mọi hoạt động đều sử dụng bộ điều khiển hành trình xi lanh đầy đủ, dễ dàng điều chỉnh thể tích chiết rót, tốc độ chiết rót có thể điều chỉnh được.
• Áp dụng cho tất cả các loại ống nhựa và ống composite, niêm phong, in ngày, cắt đuôi. Niêm phong có vẻ ngoài gọn gàng, niêm phong chắc chắn, độ chính xác cao, độ ổn định tốt.

Các thông số cơ bản

Ghi chú: Các thông số trên chỉ mang tính chất tham khảo.

Máy liên tục nâng cấp thông số có thể gây ra sự khác biệt thực tế, mong bạn thông cảm.

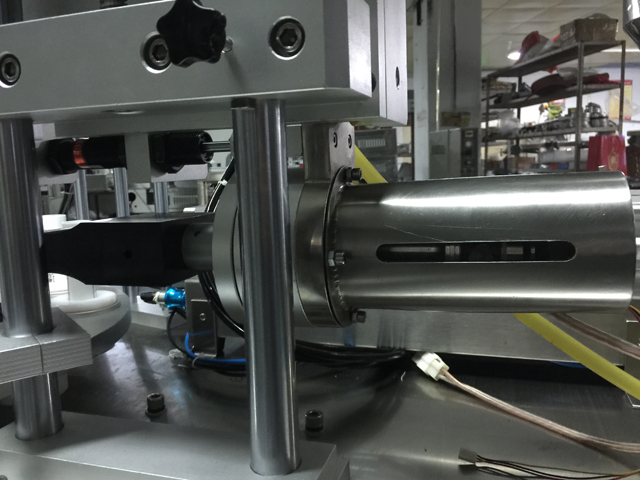

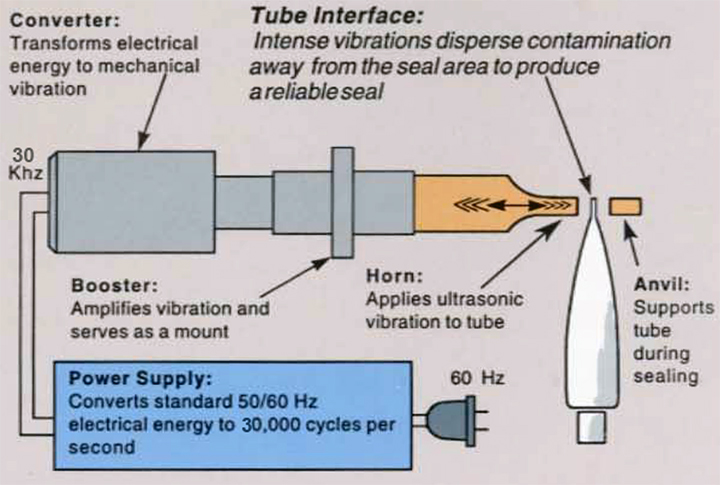

Cách thức hoạt động của phương pháp hàn siêu âm

Máy hàn ống siêu âm được thiết kế để lắp vào hầu như tất cả các kiểu máy chiết rót. Khi ống được đưa đến trạm hàn ống siêu âm, một công tắc sẽ đóng lại để bắt đầu chu trình hàn. Không khí được dẫn vào các xi lanh để đẩy đe hàn và sừng siêu âm về phía đường tâm của ống.

Ống được đóng lại ở một khoảng hở được thiết lập trước và giữ nguyên để truyền năng lượng âm thanh.

Nguồn điện siêu âm lấy năng lượng điện 50/60 Hz và chuyển đổi thành 30.000 chu kỳ mỗi giây thông qua bộ dao động công suất.

Năng lượng điện tần số cao này được đưa vào bộ chuyển đổi để biến đổi dòng điện thành các rung động cơ học tần số cao.

Năng lượng âm thanh khiến loa rung lên ở đầu ống với tốc độ 30.000 chu kỳ mỗi giây.

Rung động mạnh sẽ phân tán mọi chất bẩn khỏi khu vực bịt kín và tạo ra nhiệt để liên kết vật liệu.

Sau đó, năng lượng sẽ dừng lại và ống sẽ được giữ kín trong một thời gian ngắn (thường là từ 0,05 đến 0,150 giây).

Sau đó, ống đi đến trạm tiếp theo trên dây chuyền chiết rót. Thông thường, thời gian chu kỳ dao động từ 45 đến 80 đơn vị mỗi phút, tùy thuộc vào đường kính ống và vật liệu.

Tính năng sản phẩm

• Máy có thể sử dụng cho các đơn vị chống cháy nổ.
• Chủ yếu dùng để chiết rót định lượng nước, dầu, kem dưỡng da, vật liệu dạng sệt. Theo nhu cầu chiết rót, có thể điều chỉnh độ nâng bề mặt làm việc.
• Thể tích chiết rót 5-1000ML, Chia thành 6 loại: A, B, C, D, E, F.
• Chế độ cho ăn: Loại trọng lực bình thường / loại hút tự động Chọn một.

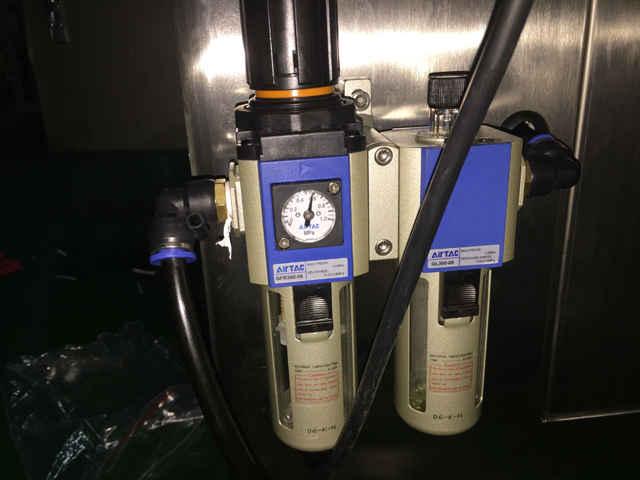

• Kiểm soát: kiểm soát khí nén

Nơi làm việc cho máy chiết rót và hàn ống bán tự động

1. Phòng thí nghiệm

2. Hoạt động sản xuất công nghiệp với dây chuyền chế biến liên tục

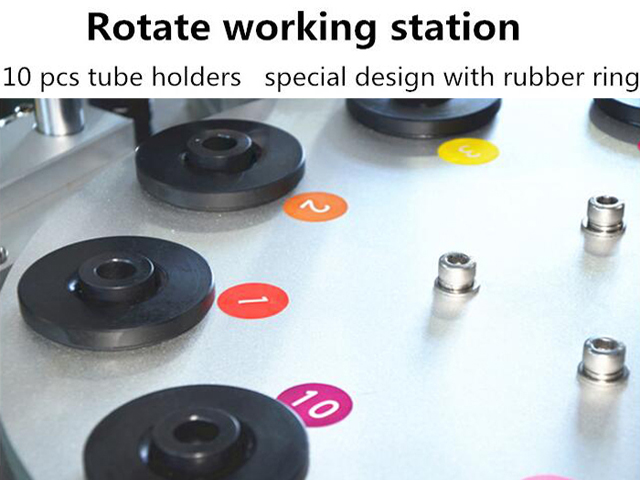

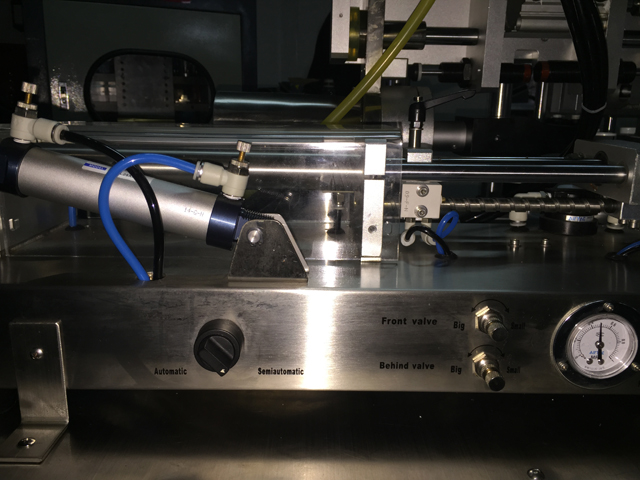

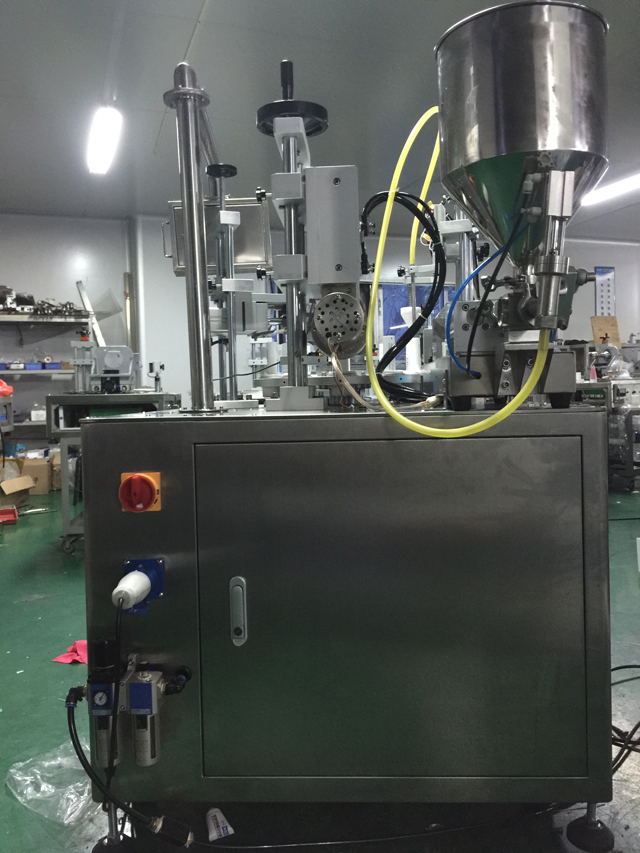

Hình ảnh chi tiết

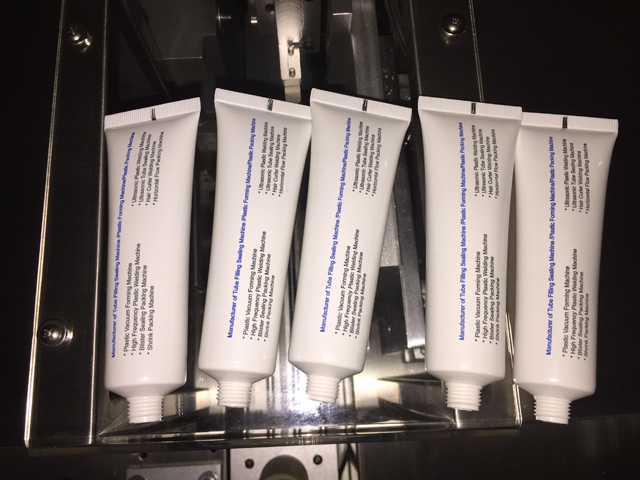

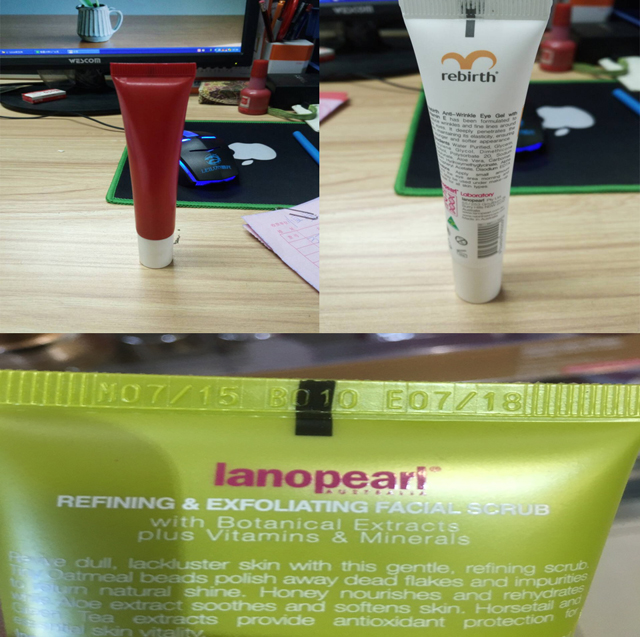

Mẫu ống
