Máy đóng nắp lọ thủy tinh chân không bán tự động để đóng nắp kim loại

Model: Máy đóng nắp chân không VK-SVC
Nguồn điện: AC220V/50-60Hz
Tốc độ đóng nắp: 1200-1500bph
Công suất: ≤1.3KW (bao gồm bơm chân không)
Đường kính nắp: Φ30-Φ85mm, Φ85-Φ110mm
Chiều cao chai: 50-180mm, 120-250mm
Đường kính chai: Φ30-Φ80mm, Φ80-Φ150mm
Độ chân không giới hạn: -0.08Mpa
Lực xoắn nắp: 5-25N.M
Tiêu thụ không khí: 0,5m3/0,7Mpa

Dòng máy đóng nắp này được chúng tôi nghiên cứu và sản xuất với nhiều năm kinh nghiệm sản xuất; là sáng tạo nguyên bản trong nước, sử dụng bơm chân không để hút chân không, có độ chân không cao, mô-men xoắn đóng nắp và mức chân không có thể cài đặt theo yêu cầu, tương thích với nhiều hình dạng và kích thước chai khác nhau để đóng nắp, khả năng tương thích mạnh mẽ và dễ điều chỉnh.

Các thành phần điện và khí nén chính đều đến từ các thương hiệu nổi tiếng thế giới, hiệu suất ổn định và đáng tin cậy.

Được sử dụng rộng rãi trong các loại chai thủy tinh có nắp thiếc, đóng nắp chân không cho thực phẩm, đồ hộp, đồ uống, gia vị, sản phẩm chăm sóc sức khỏe và các ngành công nghiệp khác.

Thông số kỹ thuật

Model: Máy đóng nắp chân không VK-SVC
Nguồn điện: AC220V/50-60Hz
Tốc độ đóng nắp: 1200-1500bph
Công suất: ≤1.3KW (bao gồm bơm chân không)
Đường kính nắp: Φ30-Φ85mm, Φ85-Φ110mm
Chiều cao chai: 50-180mm, 120-250mm
Đường kính chai: Φ30-Φ80mm, Φ80-Φ150mm
Độ chân không giới hạn: -0.08Mpa
Lực xoắn nắp: 5-25N.M
Tiêu thụ không khí: 0,5m3/0,7Mpa

Hướng dẫn vận hành máy đóng nắp chân không bán tự động

Cấu trúc và nguyên lý hoạt động

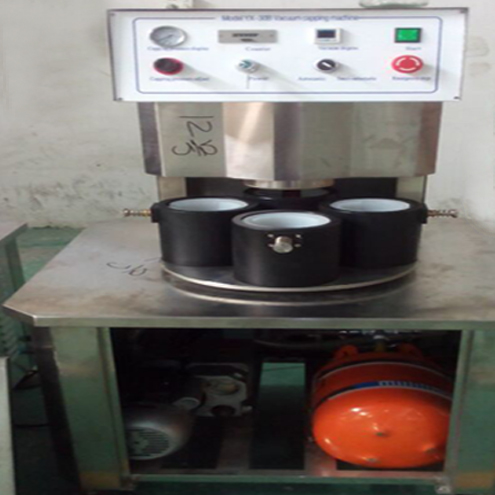

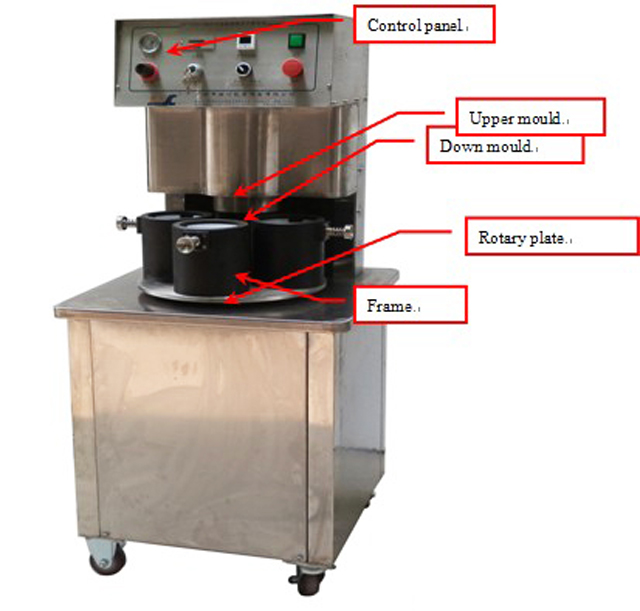

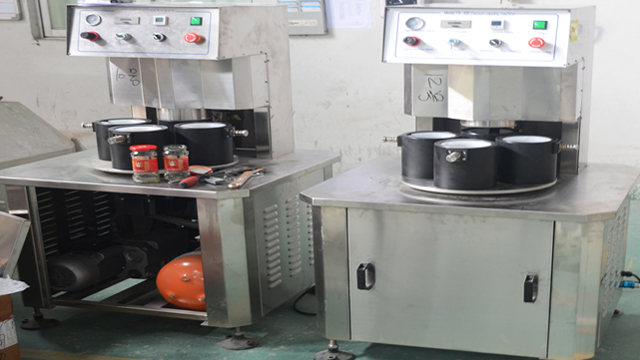

Hình ảnh 1: Máy đóng nắp chân không

Nguyên lý hoạt động và chức năng

Máy này bao gồm khung máy, khuôn trên khuôn dưới, hệ thống vị trí quay, cấu trúc đóng nắp, hệ thống chân không, hệ thống điều khiển điện và áp suất.

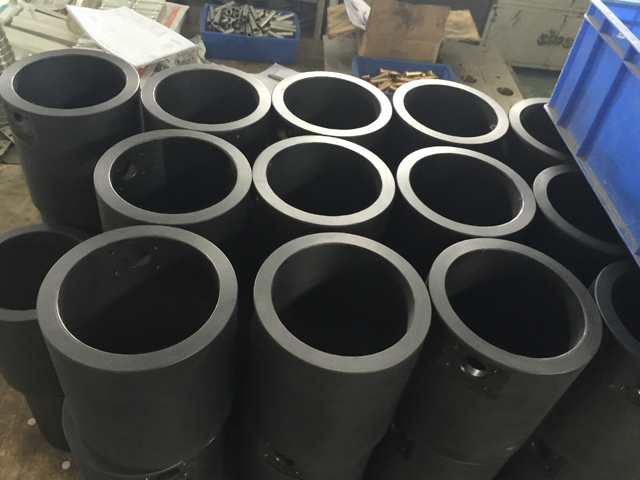

Hoạt động như sau: cho ly thủy tinh có nắp vào khuôn dưới, sau đó dùng tay đặt khuôn dưới vào giữa đầu đóng nắp. Sau đó máy sẽ tự động đóng nắp bằng chân không.

Máy này có chức năng như sau:

Khi bạn đặt khuôn xuống vào giữa đầu đóng nắp, máy sẽ tự động đóng nắp bằng chân không;

Chức năng cài đặt chân không thấp nhất: nếu máy không đạt được độ chân không như cài đặt trước, máy sẽ không hoạt động cho quy trình tiếp theo;

Chức năng mô-men xoắn đóng nắp: Đầu đóng nắp được di chuyển bằng xi lanh khí và có thể điều chỉnh bằng áp suất;

Cấu trúc và thành phần chính:

Bơm chân không và bình chân không:

Bơm chân không và bình chân không được sử dụng để đạt được chức năng chân không, bơm chân không phải có dầu chân không, một nửa lượng dầu chân không bên trong là được. Không được phép sử dụng máy nếu bên trong không còn dầu chân không

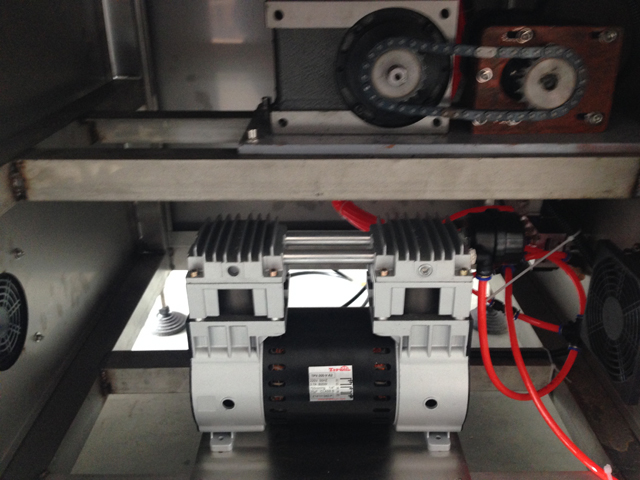

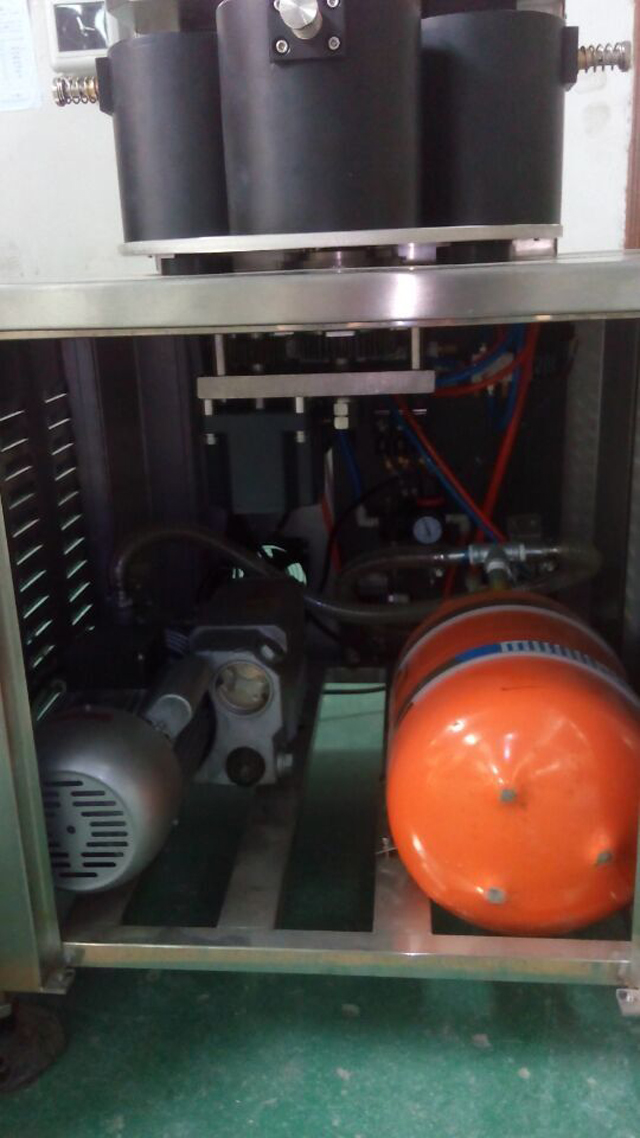

Hình ảnh 2 Bình chân không và bơm chân không

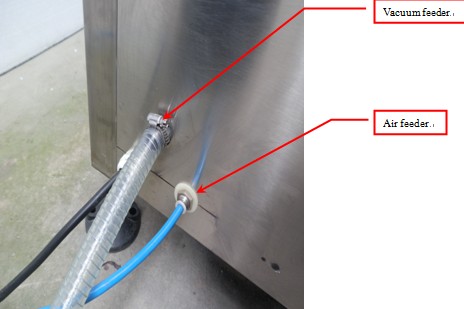

Vui lòng kết nối máy bơm chân không và bình chân không như hình trên và cung cấp nguồn điện

Cấu trúc tấm quay

Hình ảnh 3

Tấm quay này được di chuyển theo 4 bước

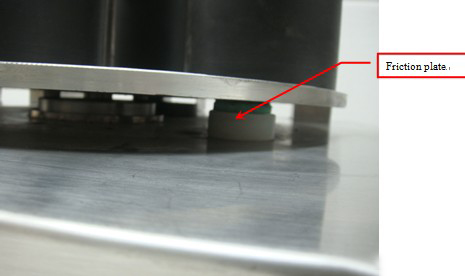

Để đảm bảo đĩa quay di chuyển đều đặn, đĩa quay này sử dụng 3 đĩa ma sát để cung cấp lực cản nhằm đảm bảo chuyển động đều đặn. Phải giữ máy sạch sẽ trong khi làm việc, và các đĩa ma sát sẽ bị mòn dần, kiểm tra thường xuyên và thay đổi thường xuyên.

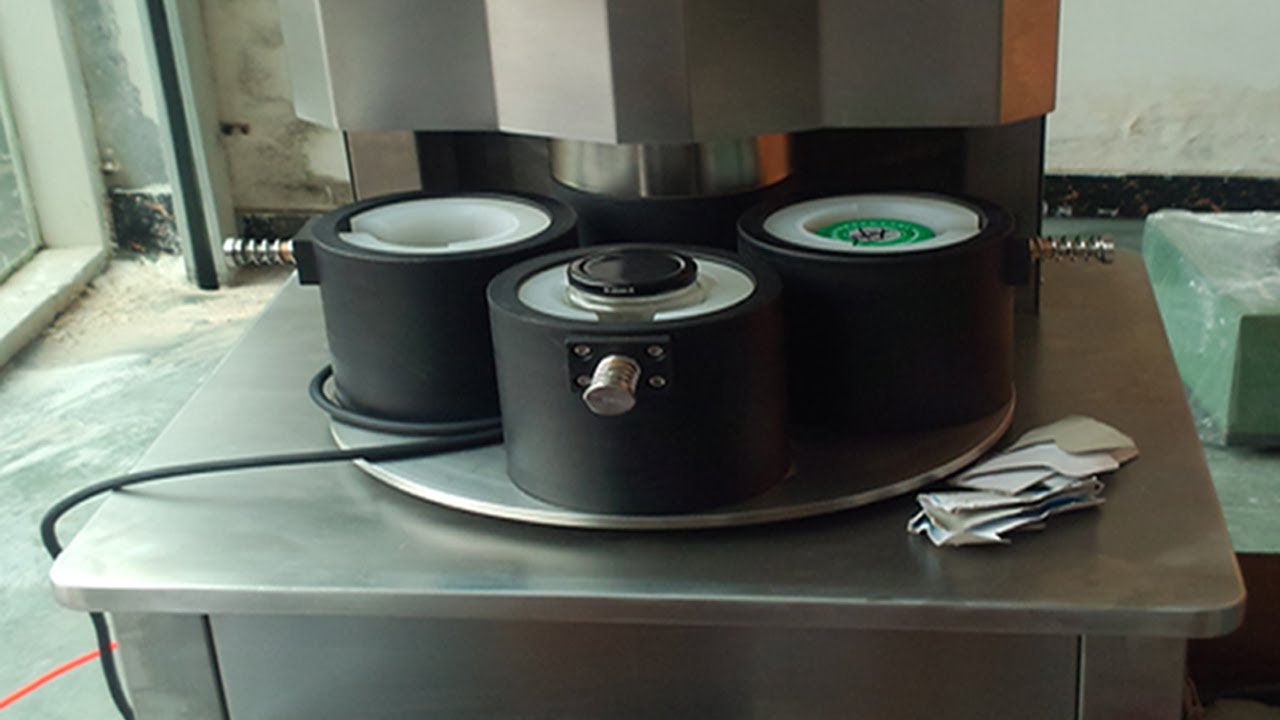

Hình ảnh 4

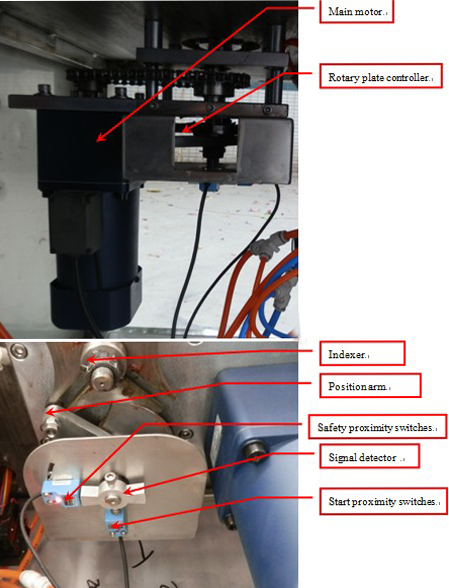

Tấm quay được chuyển động bởi động cơ chính, khi bộ dò tín hiệu di chuyển đến công tắc tiệm cận bắt đầu và nhận tín hiệu (bộ dò tín hiệu và công tắc tiệm cận khoảng 2-3mm), khuôn trên di chuyển đến nắp, khi đang đóng nắp, động cơ vẫn hoạt động, khi bộ dò tín hiệu di chuyển đến công tắc tiệm cận an toàn và nhận tín hiệu, động cơ dừng hoạt động.

Hình ảnh 5

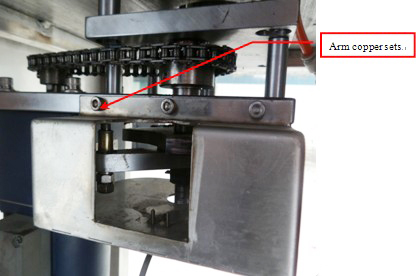

Bộ đồng tay sẽ bị mòn trong quá trình làm việc, phải tra mỡ thường xuyên và thay khi bị hỏng. Khi thay bạn có thể xem hình 5

Cấu trúc nắp

Đầu nắp

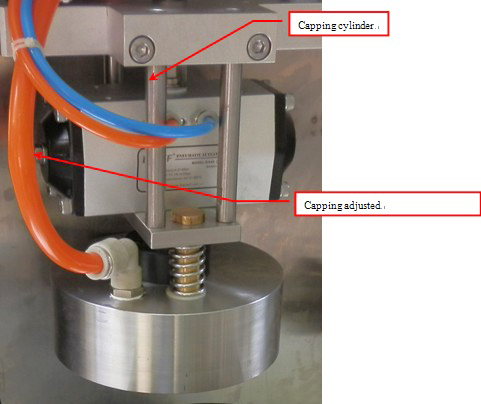

Đầu đóng nắp được di chuyển bằng xi lanh để nâng lên và hạ xuống, khi đầu đóng nắp xuống để đóng nắp và đạt đến độ chân không như đã cài đặt trước đó, đầu đóng nắp sẽ di chuyển đến quy trình tiếp theo. Mô-men xoắn đóng nắp có thể được điều chỉnh bằng nút áp suất đóng nắp trên bảng điều khiển (Như bạn có thể thấy trong bảng điều khiển)

Cao su màu đỏ bên trong đầu bịt nắp là bộ phận dễ bị mòn, cần kiểm tra và thay thường xuyên. Khi bịt nắp, đầu bịt nắp phải khít với nắp, bạn có thể đặt một thứ gì đó bên trong khuôn xuống để đạt được các độ cao khác nhau. Nhưng độ cao không được quá nhiều, hoặc nếu quá cao, bạn không thể đạt được chức năng chân không, nhưng nếu không đủ độ cao, thì không thể bịt nắp. Thông thường khoảng cách từ nắp đến đỉnh khuôn xuống là 16mm-19mm

Thiết bị bấm chai

Hình ảnh 7

Thiết bị bấm chai có tác dụng cố định chai trong khi đóng nắp, khi đĩa quay được định vị, xi lanh bấm chai sẽ di chuyển để cố định chai nhằm đảm bảo đóng nắp tốt.

Cài đặt

1. Máy phải được đặt ở nơi sạch sẽ và an toàn

2. Đảm bảo có nút dừng khẩn cấp (hình 5)

3. Cung cấp điện để kiểm tra

4. Kết nối máy với đường ống dẫn khí đến bộ tách dầu và nước, điều chỉnh áp suất khí đến 0,6Mpa

5. Kết nối bình chân không với máy. Đảm bảo không có rò rỉ khí.

Hình ảnh 8

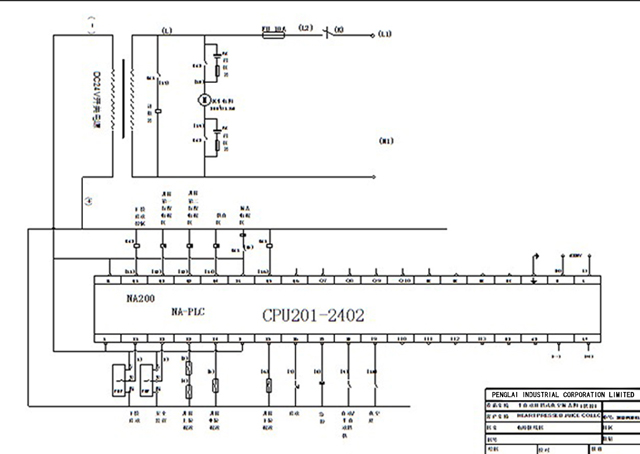

Hoạt động của bảng điều khiển

Hình ảnh

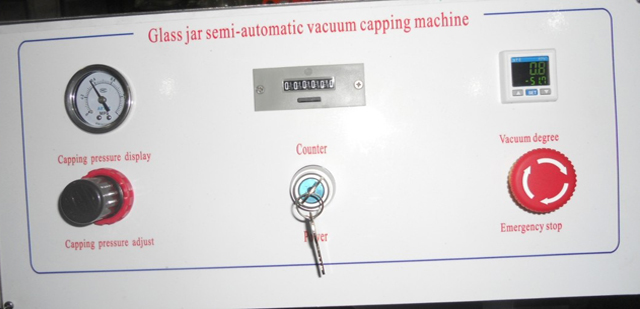

Bảng điều khiển bao gồm bảng áp suất đóng nắp, bộ điều chỉnh áp suất đóng nắp, bộ đếm, công tắc nguồn, bộ điều chỉnh chân không và dừng khẩn cấp.

Điều chỉnh áp suất đóng nắp có thể được sử dụng để điều chỉnh mô-men xoắn đóng nắp, khi theo chiều kim đồng hồ, áp suất tăng lên, mô-men xoắn đóng nắp mạnh hơn, khi ngược chiều kim đồng hồ, áp suất giảm, mô-men xoắn đóng nắp nhỏ hơn.
Dừng khẩn cấp, khi có điều gì khẩn cấp xảy ra, hãy nhấn công tắc dừng khẩn cấp, sau đó máy sẽ ở trong tình trạng an toàn
Bộ đếm dùng để đếm số ly bạn đã pha chế, nếu bạn nhấn nút reset, bộ đếm sẽ được tính là 0.
Nếu cần điều chỉnh mức độ chân không, hãy đẩy “M” trong bảng điều chỉnh chân không và nó sẽ hiển thị “St1”, hãy đẩy “︽”“︾” để điều chỉnh

Bộ tách dầu và nước và áp suất và điều chỉnh (Hình ảnh 10)

Hình ảnh 10

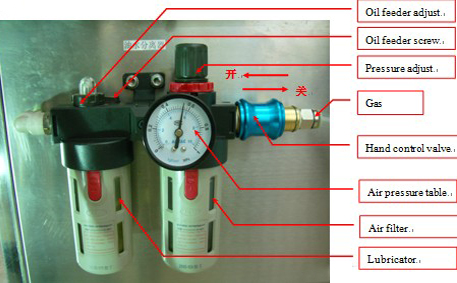

Bộ tách dầu và nước bao gồm van điều khiển bằng tay, bộ điều chỉnh áp suất, bàn áp suất khí, bộ điều chỉnh dầu, bộ lọc khí và bộ bôi trơn;

Van điều khiển bằng tay có chức năng đóng mở toàn bộ nguồn cung cấp khí của máy;

Điều chỉnh áp suất là cung cấp áp suất cho máy, khi theo chiều kim đồng hồ, áp suất tăng, khi ngược chiều kim đồng hồ, áp suất giảm;

Bảng áp suất khí dùng để hiển thị áp suất làm việc của máy;

Điều chỉnh dầu là cung cấp dầu cho máy, khi theo chiều kim đồng hồ, dầu sẽ giảm, khi ngược chiều kim đồng hồ, dầu sẽ tăng;

Bộ lọc khí có chức năng loại bỏ nước ra khỏi khí nén, khi áp suất của bộ tách dầu và nước bằng 0, bộ lọc khí sẽ tự động loại bỏ nước;

Bộ bôi trơn có chức năng cung cấp dầu cho máy, trước tiên cần phải tắt nguồn cung cấp khí, sau đó cho một ít dầu vào bộ bôi trơn, mỗi lần khoảng 2-3 tháng.
