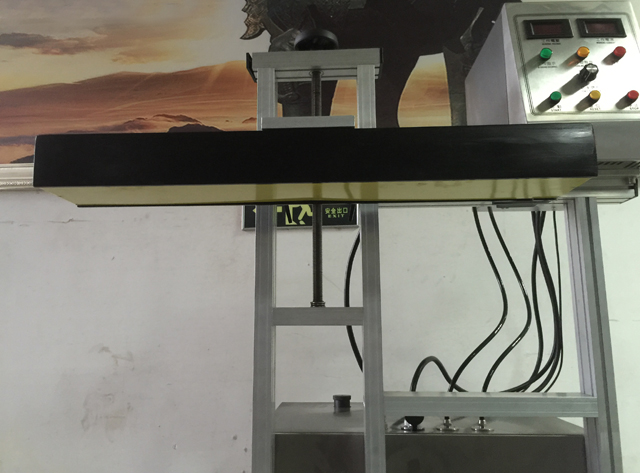

Máy hàn cảm ứng màng nhôm làm mát bằng nước kiểu đường hầm

• Chức năng Máy hàn cảm ứng điện từ
• Khối lượng ứng dụng Ứng dụng

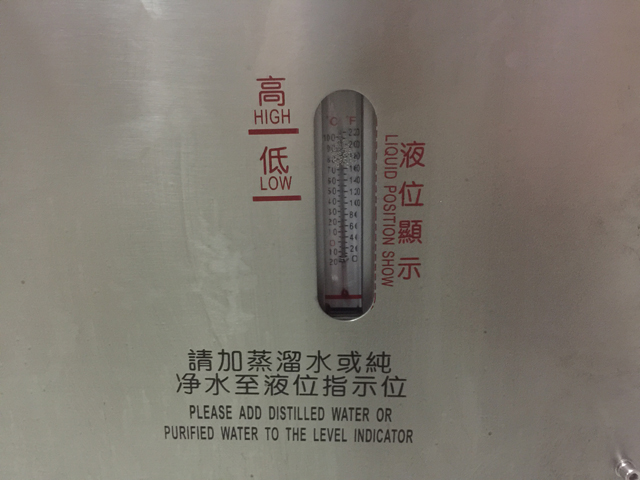

• Phương pháp làm mát Làm mát bằng nước
• Tốc độ niêm phong: 0-300 chai/phút
• Đường kính phớt (lựa chọn phạm vi): 15mm-60mm hoặc 50mm-121mm
• Công suất định mức: 3000 W
• Ampe: 8,5A
• Điện áp định mức: AC 220V, 60/50Hz
• Chất liệu: Vỏ thép không gỉ
• Kích thước máy: 1800mm x 400mm x 1330mm
• Trọng lượng máy: 90 Kg
• Kích thước đóng gói: 1945mm x 545mm x 1575mm
• Băng tải (tùy chọn): 1500×250×750mm

Xem Video

Niêm phong cảm ứng, còn được gọi là niêm phong nắp, là phương pháp không tiếp xúc để làm nóng lớp niêm phong bên trong để niêm phong kín phần trên của các hộp nhựa và thủy tinh. Quá trình niêm phong này diễn ra sau khi hộp đã được đổ đầy và đóng nắp.

Công nghệ hàn cảm ứng điện từ bằng vật liệu composite là phương pháp hàn tiên tiến được thế giới công nhận hiện nay, đặc tính gia nhiệt không tiếp xúc thích hợp để hàn chai nhựa (PP, PVC, PET, ABS, HDPE, PS và DURACON), chai thủy tinh và các loại ống nhựa composite khác nhau, vì vậy hiện nay đây là công nghệ tiên tiến nhất để hàn chai cho các ngành công nghiệp như dược phẩm, thực phẩm, dầu mỡ, hóa chất hàng ngày, hóa chất gia dụng và hóa chất nông nghiệp.

Nguyên lý hoạt động và cách thức hoạt động

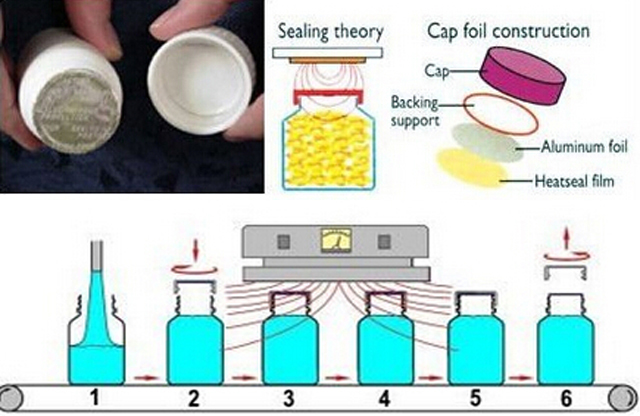

Nắp đậy được cung cấp cho máy đóng chai với một lớp lót bằng lá nhôm đã được chèn sẵn. Mặc dù có nhiều lớp lót khác nhau để lựa chọn, nhưng một lớp lót cảm ứng thông thường là nhiều lớp. Lớp trên cùng là bột giấy thường được dán tại chỗ vào nắp. Lớp tiếp theo là sáp được sử dụng để liên kết một lớp lá nhôm với bột giấy. Lớp dưới cùng là một lớp màng polyme được ép vào lá nhôm. Sau khi nắp đậy hoặc nắp đậy được lắp vào, hộp đựng sẽ đi qua một cuộn dây cảm ứng, phát ra một trường điện từ dao động. Khi hộp đựng đi qua cuộn dây cảm ứng (đầu niêm phong), lớp lót lá nhôm dẫn điện bắt đầu nóng lên do dòng điện xoáy. Nhiệt làm tan chảy sáp, được hấp thụ vào lớp nền bột giấy và giải phóng lá nhôm khỏi nắp. Lớp màng polyme cũng nóng lên và chảy vào mép hộp đựng. Khi làm mát, polyme tạo ra liên kết với hộp đựng, tạo ra một sản phẩm được niêm phong kín. Cả hộp đựng và nội dung của nó đều không bị ảnh hưởng tiêu cực; Nhiệt sinh ra không làm hỏng nội dung.

Có thể làm quá nhiệt lớp màng nhôm gây hư hỏng lớp niêm phong và bất kỳ rào cản bảo vệ nào. Điều này có thể dẫn đến niêm phong bị lỗi, thậm chí nhiều tuần sau quá trình niêm phong ban đầu, do đó, việc định cỡ niêm phong cảm ứng phù hợp là rất quan trọng để xác định hệ thống chính xác cần thiết để vận hành một sản phẩm cụ thể.

Việc niêm phong có thể được thực hiện bằng thiết bị cầm tay hoặc trên hệ thống băng tải.

Một phát triển gần đây hơn (phù hợp hơn với một số ít ứng dụng) cho phép sử dụng phương pháp niêm phong cảm ứng để dán niêm phong lá nhôm vào thùng chứa mà không cần phải đóng nắp. Trong trường hợp này, lá nhôm được cung cấp đã cắt sẵn hoặc trong một cuộn. Khi được cung cấp trong một cuộn, nó được cắt khuôn và chuyển vào cổ thùng chứa. Khi lá nhôm được đặt vào đúng vị trí, nó được ấn xuống bằng đầu niêm phong, chu trình cảm ứng được kích hoạt và niêm phong được liên kết với thùng chứa. Quá trình này được gọi là ứng dụng trực tiếp hoặc đôi khi là niêm phong cảm ứng "không nắp".

Tham số cơ bản

Đặc điểm niêm phong:

1) Làm nóng không tiếp xúc, thích hợp để niêm phong các chai nhựa, chai thủy tinh và các loại ống nhựa composite khác nhau, phù hợp với tiêu chuẩn GMP.

2) Hiệu quả bịt kín cao, vận hành thuận tiện.

3) Có khả năng thích ứng rộng rãi, hiện nay là công nghệ tiên tiến nhất để niêm phong các sản phẩm trong dược phẩm, thực phẩm, đồ uống, sản phẩm chăm sóc sức khỏe, mỹ phẩm và các sản phẩm hóa học như dầu mỡ.

Các bước thực hiện:

Trước khi bật máy, đặt chai cần niêm phong dưới "hộp niêm phong", điều chỉnh "máy dựng" để tạo khoảng hở giữa đáy "hộp niêm phong" và nắp chai khoảng 2mm, điều chỉnh "cần chặn chai" để căn chỉnh chai vào giữa mặt bên của "hộp niêm phong". Bật "công tắc điều khiển băng tải", điều chỉnh "điều chỉnh tốc độ quay 8" để băng tải hoạt động ở tốc độ phù hợp. Sau đó, cho chai nói trên đi qua dưới "hộp niêm phong" để xem có chạm vào "hộp niêm phong" không. Điều kiện tốt nhất là không chạm vào đáy có khoảng hở nhỏ nhất. Sau đó, lắp dây kết nối của "hộp niêm phong" vào "ổ cắm đầu ra hộp niêm phong" của máy chính.

Tốc độ của băng tải có thể được điều chỉnh bằng núm "điều chỉnh tốc độ quay 8". Độ kín của niêm phong lá nhôm liên quan đến tốc độ và công suất của băng tải. Đầu tiên, đặt một số chai có lá nhôm lên băng tải, bật "công tắc nguồn 3", và để chai cần niêm phong đi qua "hộp niêm phong" để tiến hành thí nghiệm niêm phong. Máy sẽ hoạt động bình thường ở tốc độ khi nắp được niêm phong chặt chẽ.

Làm thế nào để chọn máy hàn cảm ứng?

Nếu bạn đóng gói viên nén hoặc viên nang trong lọ, phương pháp hàn cảm ứng có thể mang lại cho bạn lợi thế. Phương pháp hàn cảm ứng tạo ra một lớp niêm phong có thể nhìn thấy được, đảm bảo cho người tiêu dùng về tính an toàn của sản phẩm. Do đó, bạn có nhiều khả năng giành được sự hợp tác kinh doanh lặp lại của họ. Bài viết này thảo luận về các thành phần hàn cảm ứng, lựa chọn và lắp đặt.

Sử dụng máy hàn cảm ứng đòi hỏi bạn phải đậy nắp chai bằng một lớp niêm phong có lớp niêm phong bên trong bằng lá nhôm, đôi khi được gọi là lớp lót. Khi các chai có nắp di chuyển dọc theo băng tải, máy hàn cảm ứng sẽ làm nóng chảy lớp niêm phong bên trong với các lỗ mở chai bằng cách sử dụng trường điện từ. Sau khi chai thoát khỏi trường điện từ, lá nhôm sẽ nguội đi. Lớp niêm phong bên trong kín khí, kín khí cung cấp bằng chứng giả mạo trực quan, ngăn rò rỉ, thúc đẩy khả năng chống trẻ em và bảo vệ sản phẩm của bạn khỏi bụi, sương mù, khói, hơi và khí. Trong một số trường hợp, lớp niêm phong bên trong cũng kéo dài thời hạn sử dụng.

Thành phần của máy hàn cảm ứng

Hai thành phần chính của máy hàn cảm ứng là nguồn điện và cuộn dây hàn.

Nguồn điện - Nguồn điện (biến tần) chuyển đổi nguồn điện đầu vào thành nguồn điện và tần số cần thiết để đóng chai. Công suất kilowatt của nguồn điện cho biết mức độ phù hợp của nó đối với ứng dụng. Nhìn chung, càng nhiều chai cần đóng chai (và do đó dây chuyền đóng chai càng nhanh) và miệng chai càng lớn thì công suất kilowatt cần thiết càng cao. Hệ thống thủ công hoặc cầm tay chỉ cần 0,5 kilowatt, trong khi dây chuyền tốc độ cao có thể cần 6 kilowatt, đây là đơn vị lớn nhất trên thị trường. Con ngựa thồ của ngành có công suất 2 kilowatt.

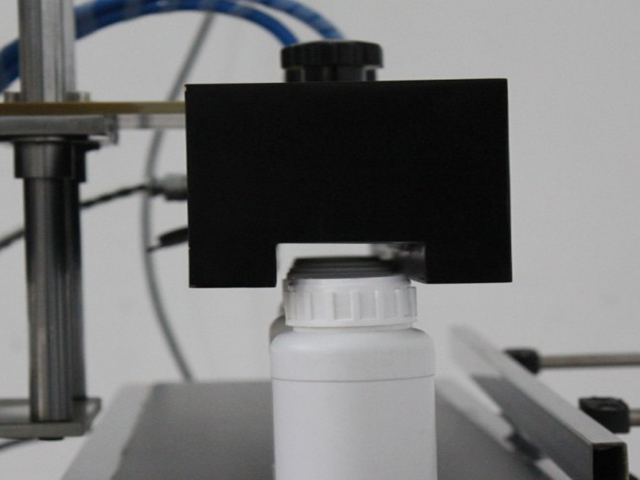

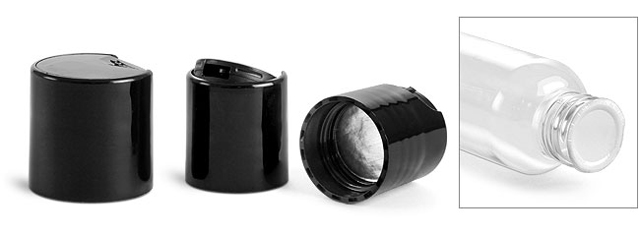

Cuộn niêm phong - Cuộn niêm phong là một dây dẫn kim loại được bao quanh bởi ferit và được bao bọc trong một lớp vỏ không dẫn điện. Ferit dẫn hướng và tập trung trường điện từ để niêm phong hiệu quả. Hầu như bất kỳ cấu hình cuộn nào cũng có thể thực hiện được, nhưng hai thiết kế cơ bản là cuộn phẳng và cuộn đường hầm (hoặc kênh). Cuộn phẳng được sử dụng để niêm phong bên trong nắp phẳng tiêu chuẩn hoặc chống trẻ em có đường kính từ 20 đến 120 mm. Cuộn đường hầm được sử dụng với nắp có vòi, nắp phân phối, nắp đẩy-kéo, nắp yorker hoặc nắp lật, hầu hết các loại này không được sử dụng để đóng gói các dạng bào chế rắn. Bạn có thể lắp bất kỳ thiết kế cuộn nào trên băng tải hiện có hoặc bạn có thể hợp nhất hệ thống bằng cách đặt cuộn và nguồn điện trên xe đẩy để dễ dàng di chuyển từ dây chuyền này sang dây chuyền khác.

Hệ thống không dùng nước (làm mát bằng không khí) đã thay thế hệ thống làm mát bằng nước trở thành loại máy hàn cảm ứng phổ biến nhất. Trong khi hệ thống làm mát bằng nước tùy chỉnh vẫn là lựa chọn ưu tiên trong môi trường rửa trôi hoặc nhà máy hóa chất nguy hiểm chuyên dụng, thì phần lớn hệ thống không dùng nước đang thay thế các thiết bị làm mát bằng nước tiêu chuẩn. Tại sao? Bởi vì máy hàn không dùng nước (làm mát bằng không khí) có kích thước bằng một nửa và loại bỏ nhu cầu về bộ tuần hoàn nước, bộ lọc nước, ống mềm, bộ tản nhiệt, máy bơm và công tắc dòng chảy. Tóm lại, hệ thống làm mát bằng không khí giảm thiểu bảo trì, đáng tin cậy hơn và chi phí sở hữu và vận hành thấp hơn.

Nhận được giá trị tiền của bạn

Khi đánh giá việc mua máy hàn cảm ứng, bạn nên nhận ra rằng lợi nhuận đầu tư chủ yếu nằm ở lợi ích lâu dài của việc thêm lớp niêm phong bên trong, điều này rất khó để định lượng. Nhưng khi so sánh các máy hàn cảm ứng, hãy xem xét tuổi thọ mà bạn có thể mong đợi từ máy và chất lượng dịch vụ mà bạn có thể mong đợi từ nhà cung cấp.

Trước tiên, bạn cần quyết định xem việc thêm một lớp niêm phong bên trong vào chai có cải thiện đáng kể bao bì của bạn hay không. Tiếp theo, hãy xem xét các thiết bị điện tử của máy niêm phong, thường quyết định tuổi thọ của máy. Máy niêm phong cảm ứng được sản xuất để sử dụng lâu dài. Trên thực tế, một số máy niêm phong được sử dụng hàng ngày hiện nay đã hơn 25 năm tuổi. Tuy nhiên, tính khả dụng của các thiết bị điện tử được sử dụng để chế tạo thiết bị luôn là một yếu tố. Khi các thiết bị điện tử được nâng cấp, các bộ phận thay thế sẽ khó tìm hơn. Các nhà sản xuất có uy tín thiết kế thiết bị dựa trên các thành phần mà họ có thể thay thế trong nhiều năm tới.

Khi xem xét dịch vụ của nhà cung cấp (hỗ trợ sau bán hàng), hãy hỏi xem nhà cung cấp có:

• Xử lý sự cố hệ thống qua điện thoại hoặc cử kỹ thuật viên đến, hay bạn phải trả hệ thống về nhà máy để bảo dưỡng?
• Cung cấp nguồn điện độc lập với cuộn dây niêm phong? Nếu hai thành phần tách biệt, thì sự cố của một thành phần sẽ không buộc bạn phải ngừng sử dụng toàn bộ hệ thống.
• Cung cấp phụ tùng thay thế nhanh chóng? Lý tưởng nhất là phụ tùng sẽ đến nhà máy của bạn vào ngày sau khi bạn đặt hàng.

Cuối cùng, bạn có thể muốn chọn một hệ thống đủ lớn để chứa nhiều hình dạng và kích thước nắp và chai, cũng như một hệ thống có thể xử lý tốc độ đường truyền cao. Theo cách đó, bạn sẽ không cần phải thay thế thiết bị nếu ứng dụng của bạn thay đổi hoặc sản lượng của bạn tăng lên. Việc trả nhiều hơn một chút ngay bây giờ cho nguồn điện lớn hơn hoặc thiết kế cuộn dây linh hoạt hơn có thể giúp bạn tiết kiệm tiền trong tương lai. Nếu bạn biết rằng ứng dụng sẽ thay đổi, hãy tìm một hệ thống cho phép bạn hoán đổi cuộn dây niêm phong mà không cần dụng cụ. Các nhà đóng gói theo hợp đồng thường mua nhiều hơn một cuộn dây niêm phong để họ có thể niêm phong nhiều loại kích thước và kiểu nắp khác nhau.

Thiết bị tùy chọn

Các tùy chọn phổ biến nhất bao gồm

• Máy phát hiện độ toàn vẹn của niêm phong. Thiết bị này phát hiện lớp màng mỏng bị mất, nắp lỏng, nắp bị cong và chai bị kẹt.
• Thiết bị loại bỏ bằng khí nén. Thiết bị này hoạt động song song với máy dò độ kín, đẩy các sản phẩm có khả năng không được niêm phong vào khay để các chai có độ kín bị lỗi không đến được cuối dây chuyền.
• Báo động bằng hình ảnh hoặc âm thanh. Chúng cho bạn biết về sự cố ngay cả khi bạn ở xa hệ thống.
• Hỗ trợ xác thực. IQ/OQ là bắt buộc trên hầu hết các dây chuyền đóng gói dược phẩm và chứng nhận lắp đặt và chứng nhận vận hành cũng đang trở nên phổ biến trong ngành thực phẩm bổ sung và thực phẩm chức năng.

Cài đặt

Máy hàn cảm ứng dễ lắp đặt. Máy hàn cần 3 đến 5 feet băng tải thẳng, không bị cản trở để lắp hoặc đặt cuộn hàn. Cuộn dây luôn được lắp song song với băng tải. Để tránh làm nóng ngẫu nhiên, hãy giữ vùng hàn không có các thành phần kim loại.
